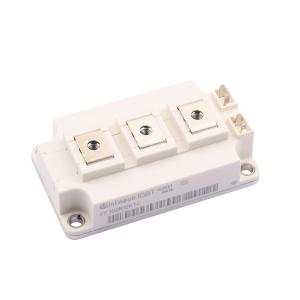

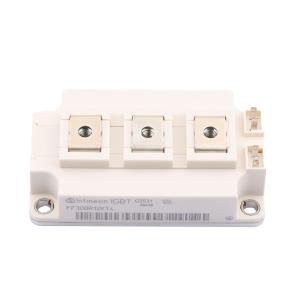

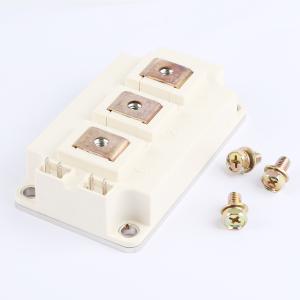

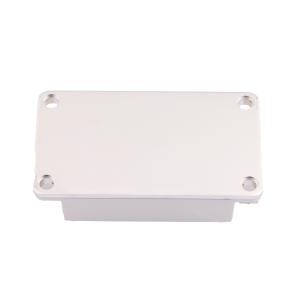

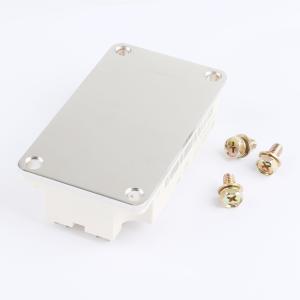

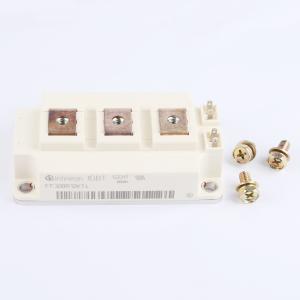

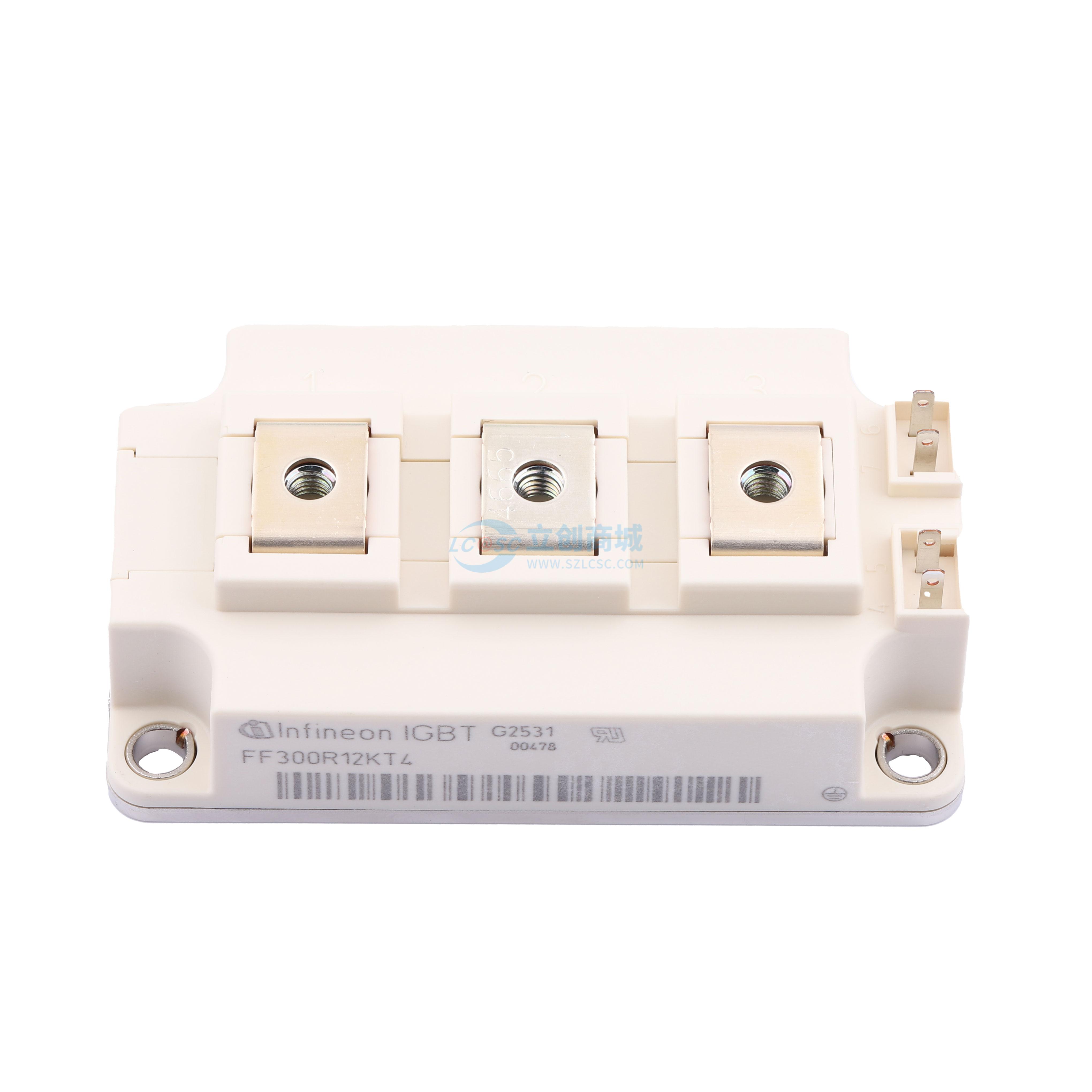

FF300R12KT4
四件套 1.2kV 450A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 62mm C-系列模块,采用快速沟槽/场截止IGBT4和优化的发射极控制二极管
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FF300R12KT4
- 商品编号
- C541034
- 商品封装
- 螺栓安装
- 包装方式
- 托盘
- 商品毛重
- 350.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 450A | |
| 耗散功率(Pd) | 1.6kW | |
| 正向脉冲电流(Ifm) | 600A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@300A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@11.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2.4uC | |
| 输入电容(Cies) | 19nF | |
| 开启延迟时间(Td(on)) | 160ns | |
| 关断延迟时间(Td(off)) | 450ns | |
| 导通损耗(Eon) | 16.5mJ | |
| 关断损耗(Eoff) | 19.5mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.81nF |
