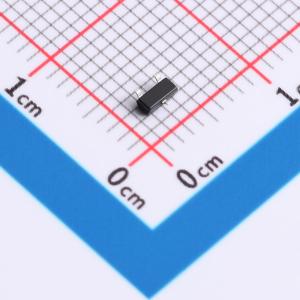

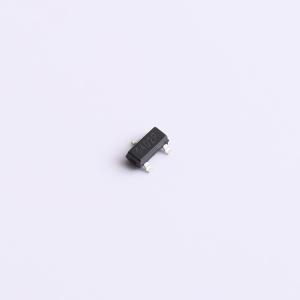

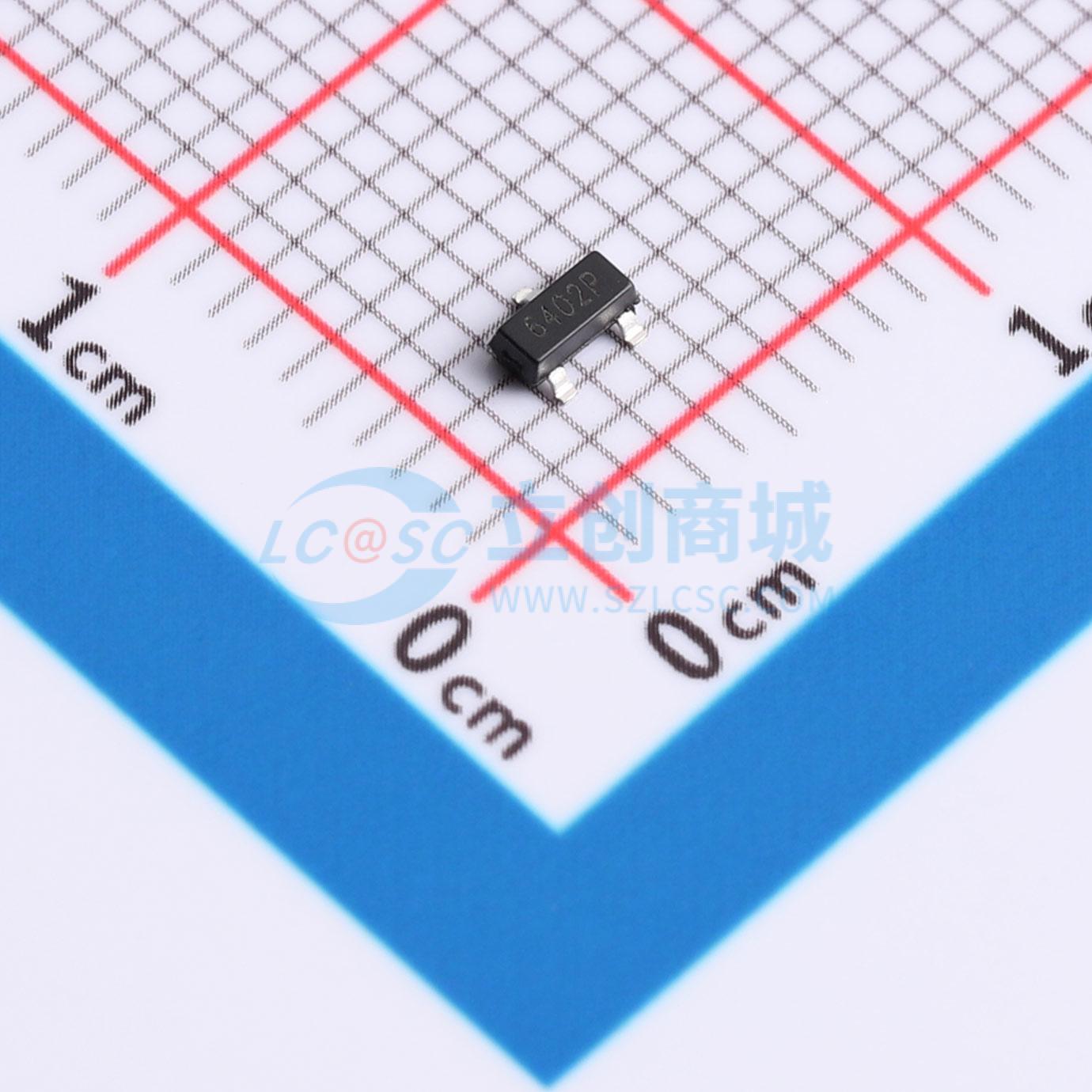

温馨提醒：图片仅供参考，商品以实物为准
HL6402
HL6402
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HL6402
- 商品编号
- C53114927
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.3A | |
| 导通电阻(RDS(on)) | 64mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 620mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.4nC@4.5V | |
| 输入电容(Ciss) | 490pF | |
| 反向传输电容(Crss) | 66pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | - |
商品特性
- 漏源电压(VDS) = -20 V
- 漏极电流(ID) = -3.3 A
- 栅源电压(VGS)为 -4.5 V 时,导通电阻(RDS(on)) < 64 mΩ
- 栅源电压(VGS)为 -2.5 V 时,导通电阻(RDS(on)) < 80 mΩ
- 沟槽功率中压 MOSFET 技术
- 电压控制小信号开关
- 快速开关速度
应用领域
- 电池供电系统
- 固态继电器
- 直接逻辑电平接口:TTL/CMOS
