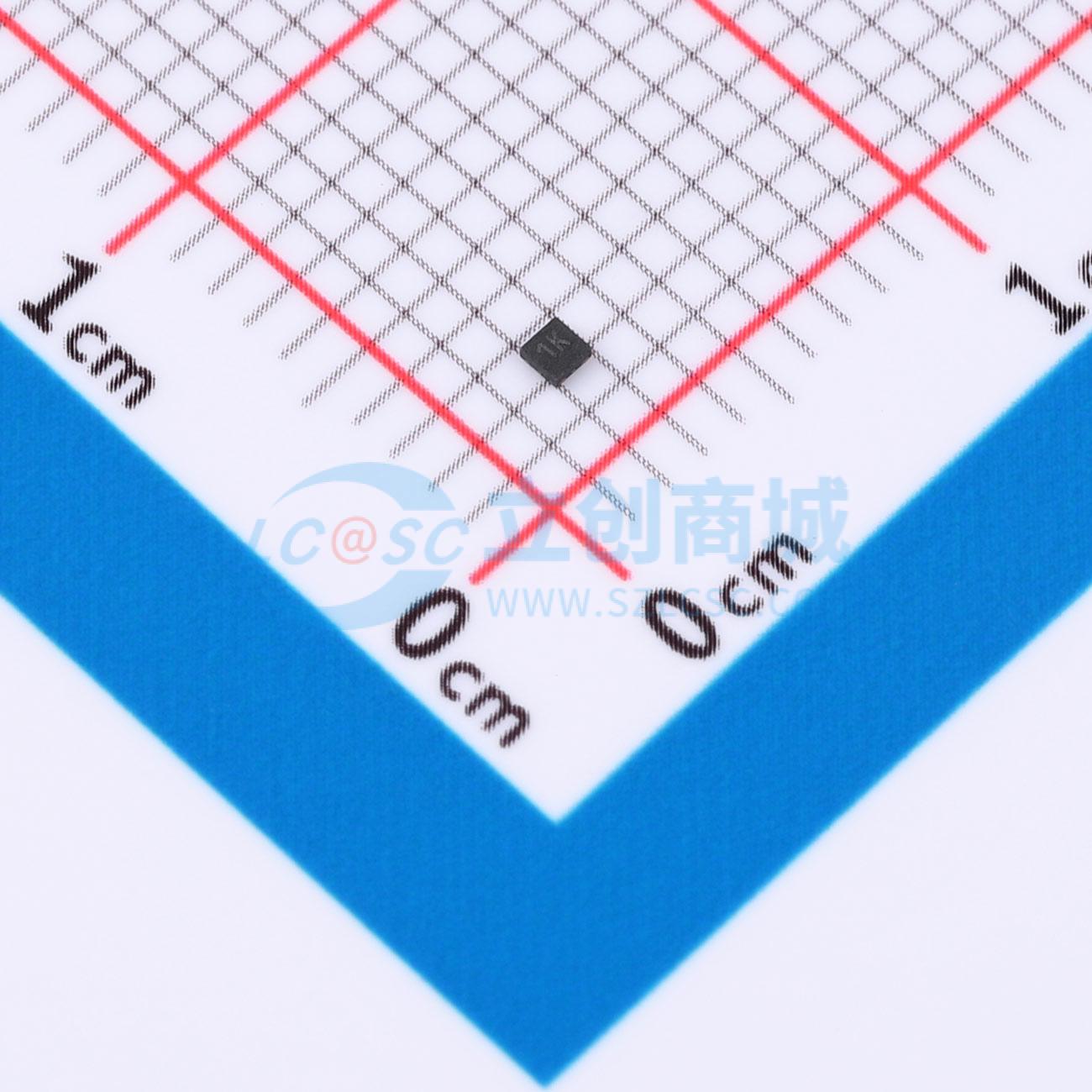

温馨提醒：图片仅供参考，商品以实物为准

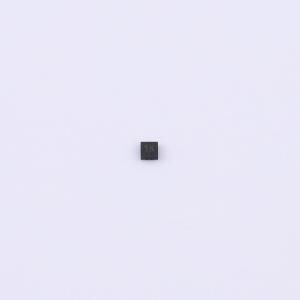

TPMIC5504-1.8YMT
300mA 15uA高PSRR电压调节器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPMIC5504-1.8YMT
- 商品编号
- C53114945
- 商品封装
- DFN-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.033267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 280mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；过流保护；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPMIC5504是一款具有使能功能的低压差稳压器，其工作输入电压范围为1.2V至5.5V。该器件采用小型化封装，可提供高达300mA的输出电流。其15μA的低静态电流和0.5μA的关断电流特性，非常适合需要长使用寿命的电池应用。其他特性包括限流功能、过温保护和输出放电功能。
商品特性
- 无负载时接地电流为15μA
- 输出精度为±2%
- 输出电流为300mA
- 禁用电流为10nA（可选）
- 工作输入电压范围宽：1.2V至5.5V
- 压降电压：在输出300mA电流且VOUT = 3.3V时为0.22V
- 支持固定输出电压：1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V
- 使用陶瓷或钽电容可稳定工作
- 限流保护
- 过温保护
- 封装：SOT23-5， DFN1X1-4
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
