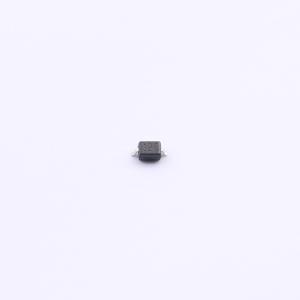

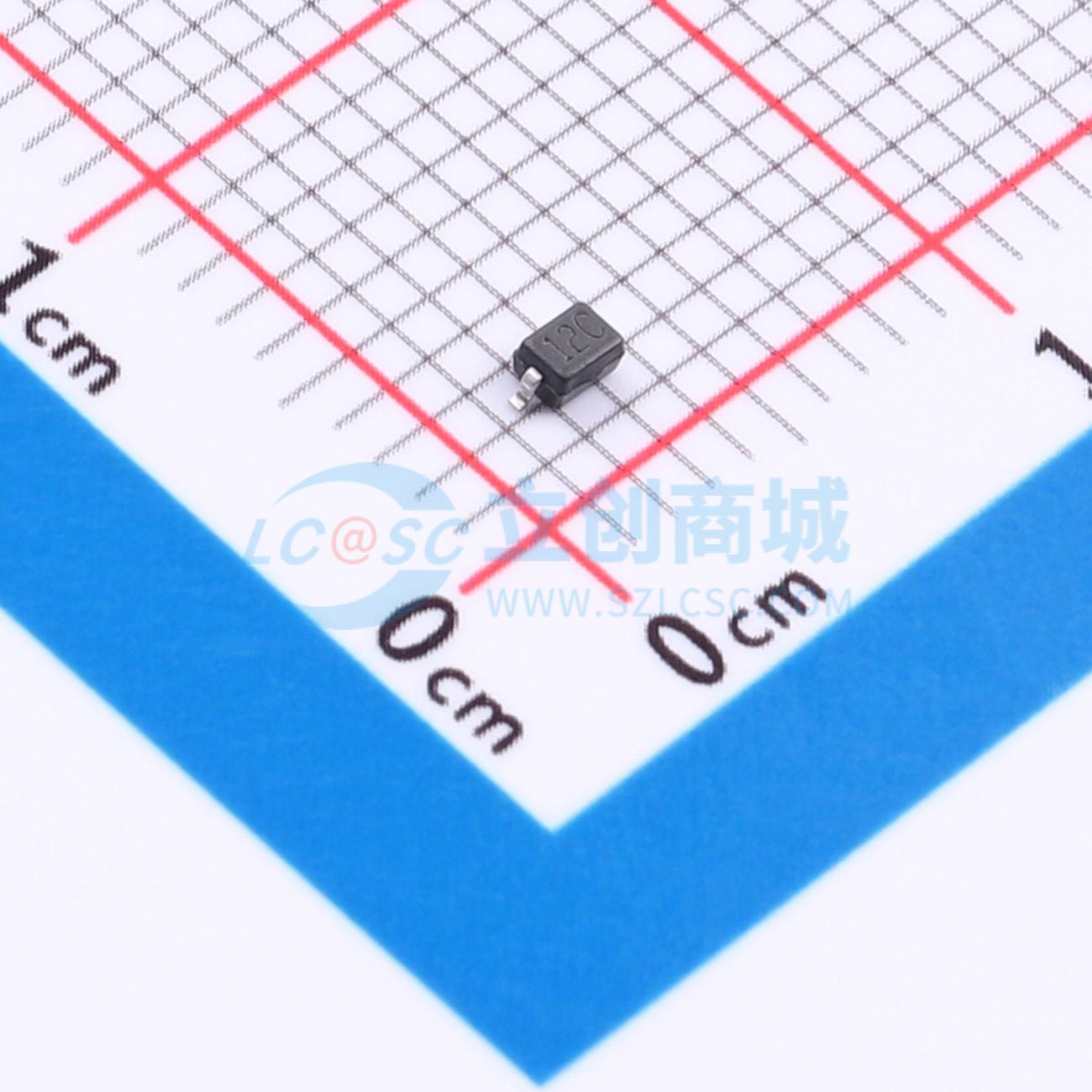

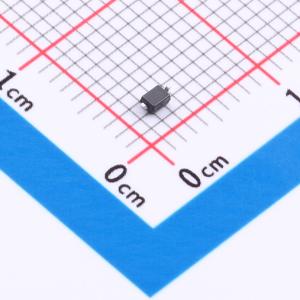

ESD12VD3B-TP
单线路双向二极管，超低泄漏，超低钳位电压，保护单条数据或电源线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD12VD3B-TP
- 商品编号
- C53100390
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品特性
- 350W峰值脉冲功率（8/20 μs）
- 保护一条数据或电源线
- 工作电压：12V
- 超低钳位电压
- 符合以下标准：- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV - IEC 61000-4-5（浪涌）12A（8/20 μs）
- 封装：SOD-323
- 超低漏电流：nA级
- 外壳材料：“绿色”模塑化合物
- UL可燃性等级94V-0
- 湿度敏感度：根据J-STD-020为3级
应用领域
- 移动电话及配件
- 电池保护
- USB VBus
- 电源线保护
- 手持便携应用
