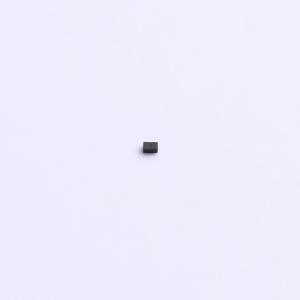

温馨提醒：图片仅供参考，商品以实物为准
TPRCLAMP0821P
低电容双向ESD二极管，适用于手机、个人数字助理等设备的ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP0821P
- 商品编号
- C53100400
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.0118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品特性
- 低工作电压：8V
- 超低电容：0.25pF（典型值）
- 超低漏电流：nA级
- 低钳位电压
- 符合IEC 61000-4-2（ESD）抗扰度测试标准，空气放电：±30kV
- 符合IEC 61000-4-2（ESD）抗扰度测试标准，接触放电：±30kV
- 符合IEC 61000-4-4（EFT）标准，40A（5/50ns）
- 符合IEC 61000-4-5（雷击）标准，5A（8/20μs）
- 2引脚无引线封装
- 响应时间典型值小于1 ns
应用领域
- 蜂窝手机及配件
- 个人数字助理
- RF信号ESD保护
- 近场通信
- 有源天线ESD保护
