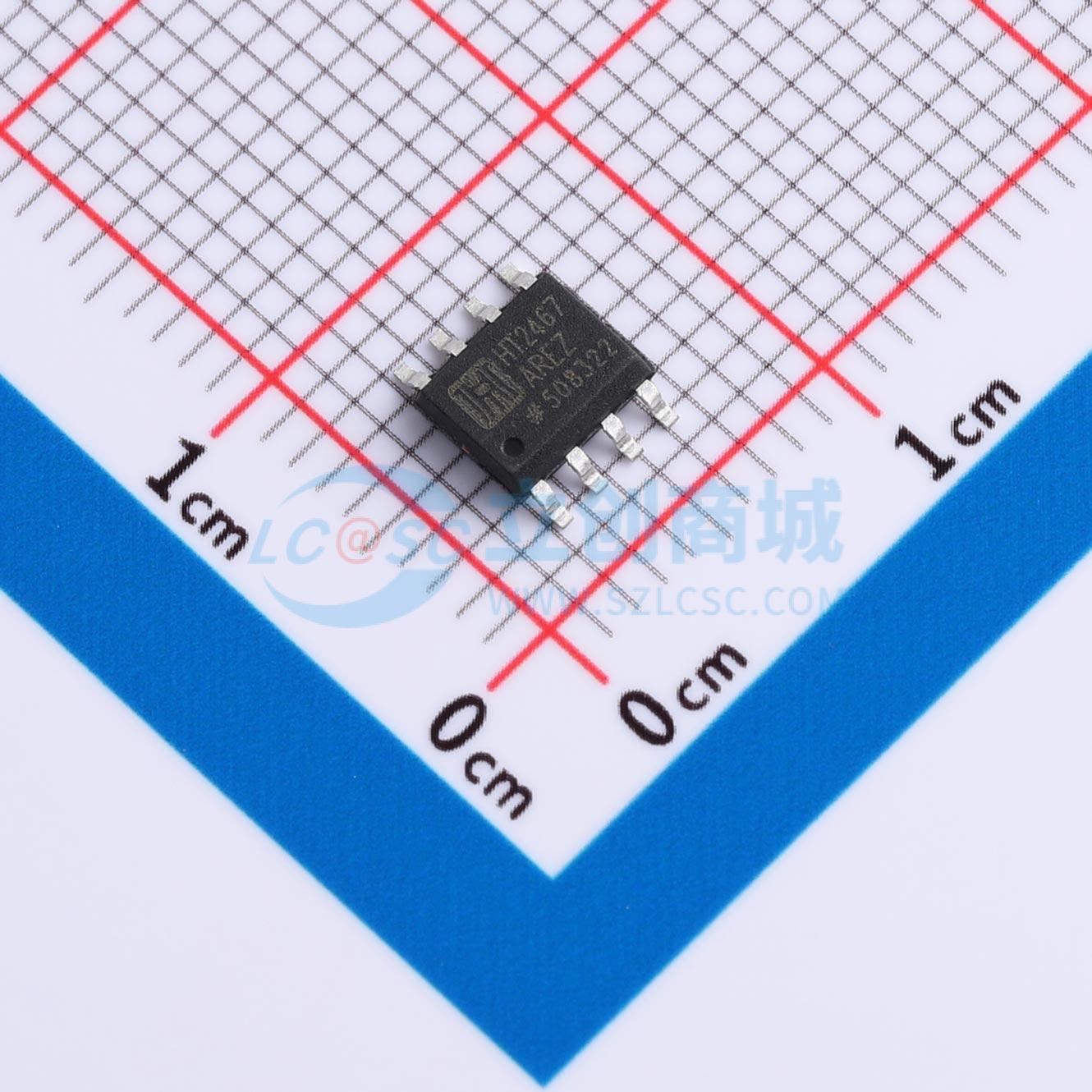

温馨提醒：图片仅供参考，商品以实物为准
HT2467AREZ
高频降压开关稳压器，内置高端高压功率MOSFET，适用于快速降压应用和电池供电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DC-DC电源芯片
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2467AREZ
- 商品编号
- C53064854
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~36V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | 2.5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
HT2467是一款高频降压开关稳压器，集成了内部高侧高压功率MOSFET。它采用电流模式控制，提供2.5A输出，具有快速的环路响应和易于补偿的特点。其6V至36V的宽输入电压范围适用于多种降压应用。100μA的工作静态电流使其适用于电池供电应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，实现了宽负载范围内的高功率转换效率。频率折返功能可防止启动期间电感电流失控，而热关断则提供了可靠、容错的操作。
商品特性
- 100μA静态电流
- 6V至36V宽工作输入范围
- 150mΩ内部功率MOSFET
- 500kHz固定开关频率
- 支持陶瓷电容稳定
- 内部软启动
- 无需电流检测电阻的精密限流功能
- 效率高达95%
- 输出电压从0.8V至30V可调
- 提供带外露焊盘的SOIC8封装
应用领域
- 游戏机
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 打印机系统
- 电池供电系统
