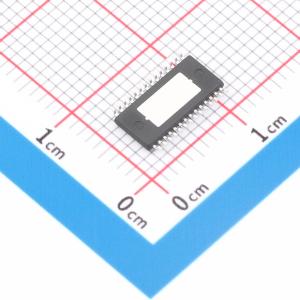

HT3118DRETZ
高集成度、高效率双通道D类音频功率放大器，支持BTL和PBTL模式，采用新型PWM架构，降低静态功耗，支持2档防破音设计，内置多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40W 立体声、80W 单声道、4.5V 至 26V无滤波器 Class-D 立体声功率放大器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3118DRETZ
- 商品编号
- C53064855
- 商品封装
- ETSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.205775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 80Wx1@4Ω；40Wx2@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 20mA | |
| 信噪比 | 100dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 72dB | |
| 效率 | 93% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 无滤波器架构；数字编程增益；使能/关断功能；自动静音/免噪音开关；过压保护 | |
| 工作电压 | 5.5V~26V | |
| 工作温度 | - |
商品概述
HT3118D是一款高集成度、高效率的双通道D类音频功率放大器。它支持BTL和PBTL模式输出，供电电压范围为5.5V~26V。在双通道BTL模式下，输出功率可达2×40W（8Ω，24V，THD+N=10%）；在单通道PBTL模式下，可输出80W（4Ω，24V，THD+N=10%）。该器件采用新型PWM脉宽调制架构，降低了静态功耗并提高了效率。其PWM采用扩频技术，大幅降低了EMI辐射，在特定功率和喇叭线长范围内，可用磁珠替代电感方案，从而优化系统成本和电路面积。HT3118D支持2档防破音设计，用户可根据喜好设置不同音质。其TFB温控设计确保在安全温度范围内实现输出功率最大化。该芯片内置过热保护、短路保护、过压保护和欠压保护功能，防止芯片在非正常工作条件下损坏。
商品特性
- 输出功率：BTL模式为2×40W（8Ω，24V，THD+N=10%）；PBTL模式为80W（4Ω，24V，THD+N=10%）
- PVCCL/R支持宽电压供电，范围为5.5V~26V
- 静态电流低至20mA@24V
- 效率高达93%
- 4级增益可调
- 优异的上电、下电pop-click噪声抑制
- 抖频设计，超低EMI
- TFB温控设计
- 2档防破音设计
- 内置过热保护、短路保护、过压保护、欠压保护功能
- 无铅无卤封装，ETSSOP28
应用领域
- 大功率蓝牙音箱
- AI音箱
- 2.1声道音箱
- LCD电视
