温馨提醒：图片仅供参考，商品以实物为准

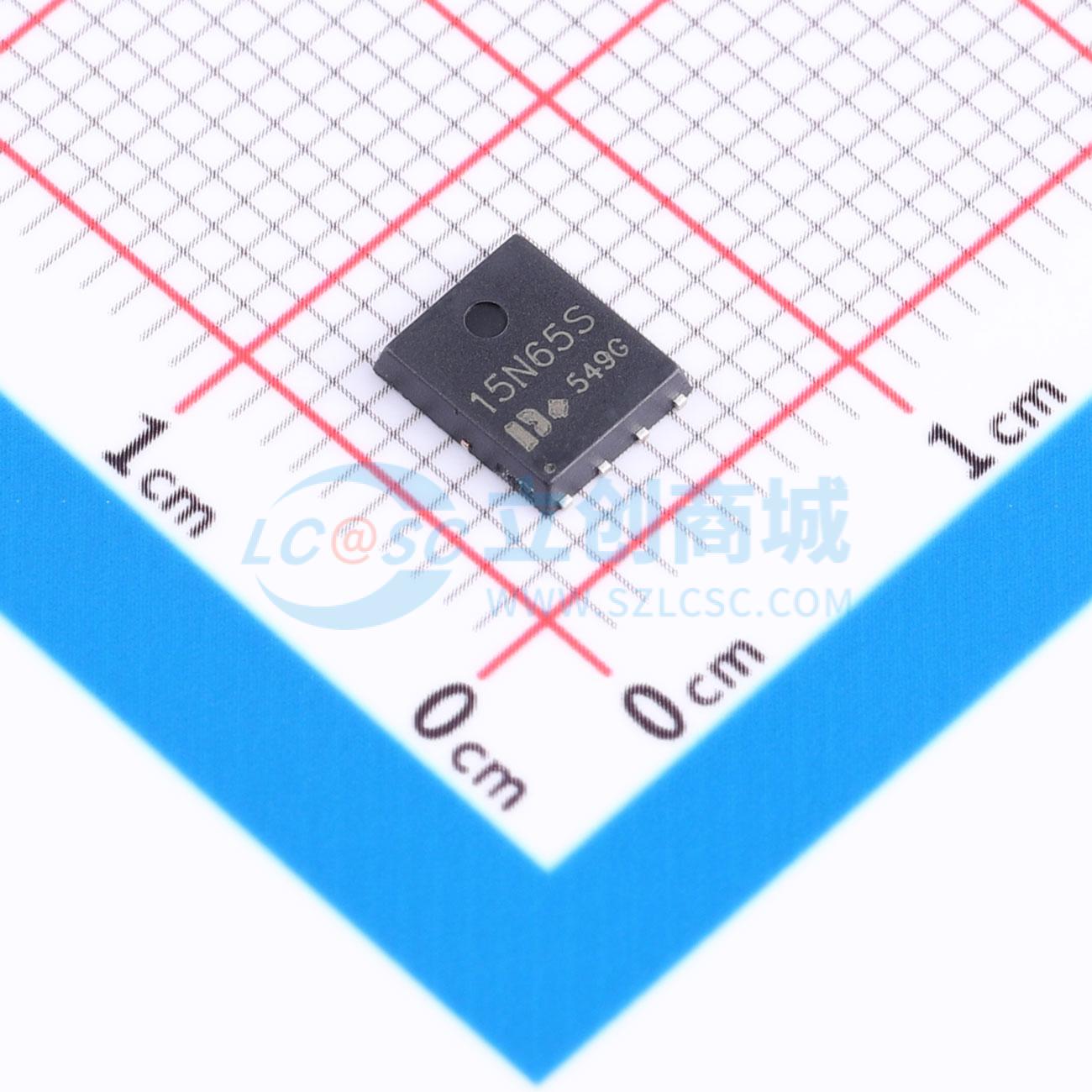

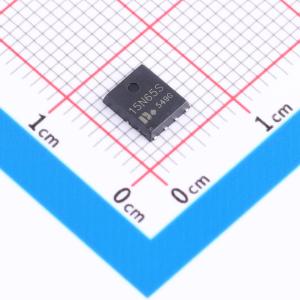

DON15N65S
DON15N65S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超结工艺/N管/650V/15A/220MΩ/(典型200MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DON15N65S
- 商品编号
- C53059089
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 200mΩ@10V | |
| 耗散功率(Pd) | 80W | |
| 阈值电压(Vgs(th)) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 680pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -50℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 115pF |
商品概述
这款N沟道MOSFET采用先进的超结技术和设计，可在低栅极电荷的情况下提供出色的导通电阻（RDS(on)）。它可用于多种应用场合。
商品特性
- 漏源电压(VDS) = 650 V,漏极电流(ID) = 15 A,在栅源电压(VGS) = 10 V时,导通电阻(RDS(ON)) < 220 mΩ(典型值:200 mΩ)
- 低栅极电荷。
- 有环保型器件可供选择。
- 采用先进的高单元密度超结技术,实现超低导通电阻(RDS(ON))。
- 采用散热性能良好的封装。
- 湿度敏感度等级(MSL)为3级。
