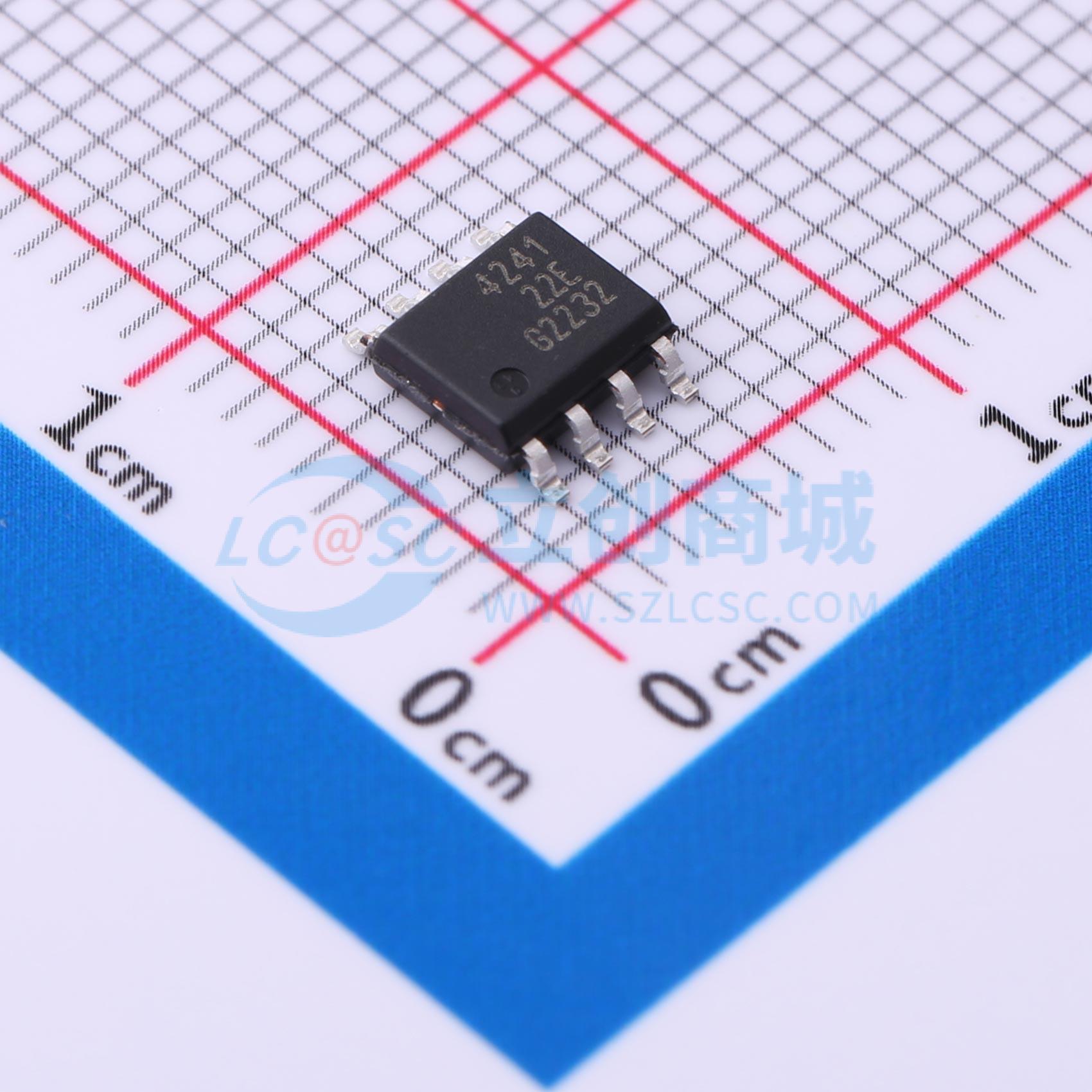

温馨提醒：图片仅供参考，商品以实物为准

TLE4241GM

可调电流线性

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE4241GM是一款集成式可调恒流源。它提供可通过不同方式（SET、PWM、参考电阻）调节的输出电流，该电流几乎不受负载和电源电压变化的影响。该IC专为在汽车应用的严苛条件下为LED供电而设计，可实现恒定亮度并延长LED使用寿命。它采用非常小的P-DSO-8-9（Micro 8）封装。保护电路可防止设备在过载、短路、反极性和过热的情况下受损。所连接的LED可防止反极性以及高达45 V的过电压。状态输出可处理主输出端的开路负载和短路情况。PWM输入可通过脉冲宽度调制来调节LED亮度。通过内置的高/低电流开关，可降低输出电流水平，例如用于制动/尾灯应用。内置的可调输出电流、高/低电流开关和PWM输入等特性，使该设备非常适合广泛的LED及其他应用。
品牌名称: Infineon(英飞凌)
商品型号: TLE4241GM
商品编号: C539666
商品封装: SOIC-8-150mil
包装方式: 编带
商品毛重: 0.113克(g)

商品参数

商品概述

TLE4241GM是一款集成式可调恒流源。它提供可通过不同方式（SET、PWM、参考电阻）调节的输出电流，该电流几乎不受负载和电源电压变化的影响。该IC专为在汽车应用的严苛条件下为LED供电而设计，可实现恒定亮度并延长LED使用寿命。它采用非常小的P-DSO-8-9（Micro 8）封装。保护电路可防止设备在过载、短路、反极性和过热的情况下受损。所连接的LED可防止反极性以及高达45 V的过电压。状态输出可处理主输出端的开路负载和短路情况。 PWM输入可通过脉冲宽度调制来调节LED亮度。通过内置的高/低电流开关，可降低输出电流水平，例如用于制动/尾灯应用。内置的可调输出电流、高/低电流开关和PWM输入等特性，使该设备非常适合广泛的LED及其他应用。

商品特性

可调恒流输出
宽输入电压范围
低压降
开路负载检测
过温保护
短路保护
反极性保护
宽温度范围：-40 ℃ < Tj < 150 ℃
超小SMD封装
绿色产品（符合RoHS标准）
通过AEC认证

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4V~45V
	开关频率	-
	输出电流	65mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+150℃
