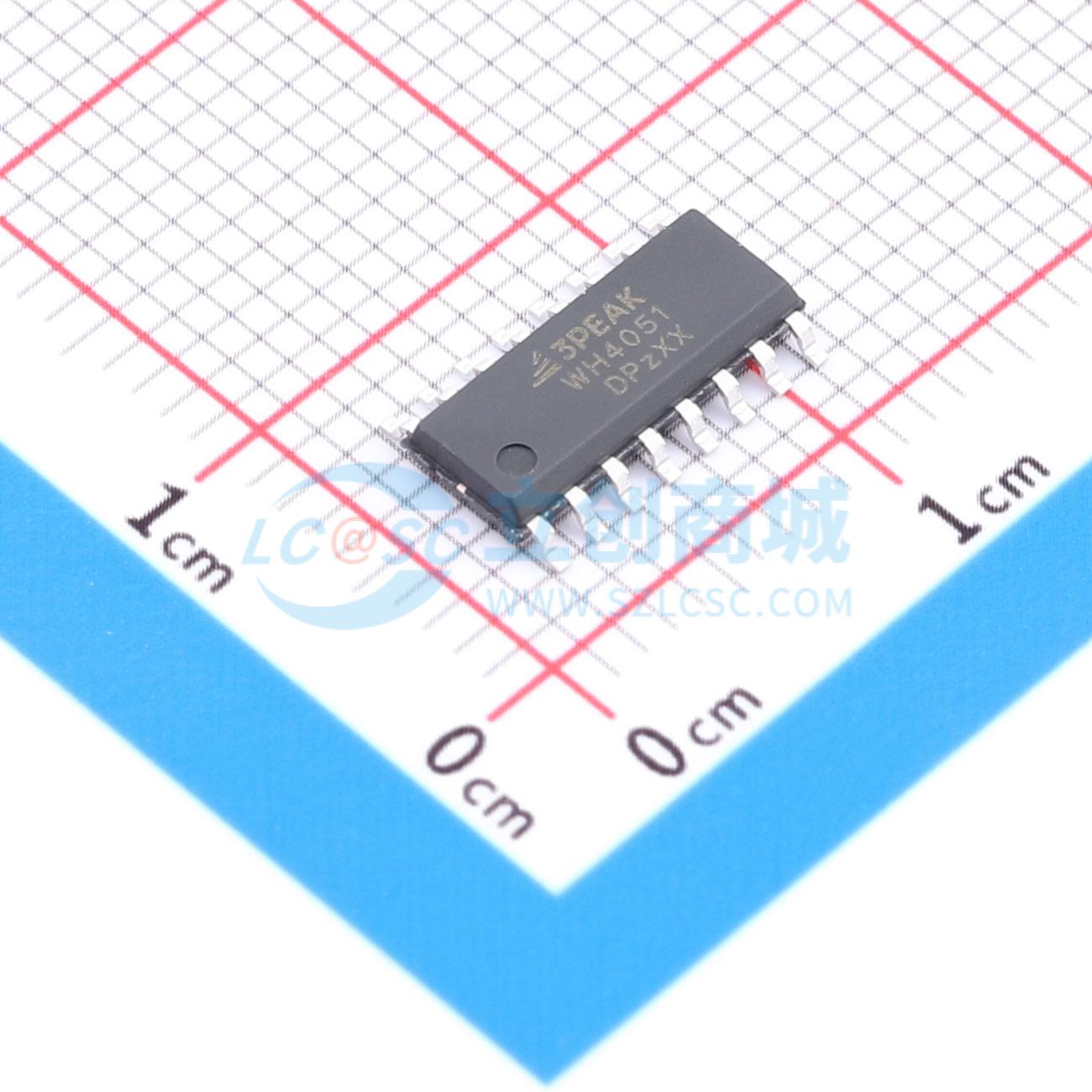

温馨提醒：图片仅供参考，商品以实物为准
TPWH4051-SO3R
TPWH4051-SO3R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPWH4051-SO3R
- 商品编号
- C53049853
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 210Ω | |
| 工作电压 | 4.5V~24V | |
| 导通电容(Con) | - | |
| 导通时间(ton) | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 126ns | |
| 带宽 | 500MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 15ns | |
| 功能特性 | 双向模拟通道；失效安全断开；无毛刺切换 | |
| 电荷注入 | 4pC |
商品概述
TPWH4051是一款单刀八掷、1通道模拟开关（SP8T），适用于模拟或数字8:1多路复用器/解复用器应用。TPWH4052是一款单刀四掷、双通道模拟开关（SP4T），适用于模拟或数字4:1多路复用器/解复用器应用。TPWH4053是一款单刀双掷、三通道模拟开关（SP2T），适用于模拟或数字2:1多路复用器/解复用器应用。这些开关支持源极（SX）和漏极（DX）引脚上从VEE到VCC范围的双向模拟信号。开关具有数字使能输入（EN（上划线））。当EN（上划线）为高电平时，开关关闭。开关采用增强型工艺设计，功耗更低，同时提供高开关速度。所有通道均采用先断后通切换动作，防止切换通道时发生瞬时短路。
商品特性
- 电源电压范围：4.5V 至 24V
- 双电源范围：高达 ±12V
- 低导通电阻：典型值 55Ω（VS = 24V）
- 带宽：500 MHz
- 双向信号路径
- 轨到轨工作
- 1.8V 逻辑兼容
- 快速开关时间：tON = 30 ns，tOFF = 100 ns
- 先断后通切换
- 工作温度范围：-40℃ 至 125℃
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 仪器仪表
