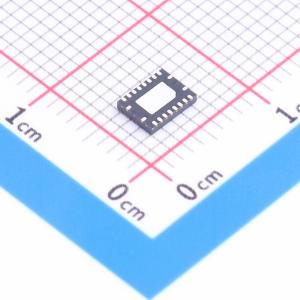

TPT20108-QN7R
TPT20108-QN7R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT20108-QN7R
- 商品编号
- C53049855
- 商品封装
- QFN-20(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.1822克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.65V~3.6V | |
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
TPT20108器件是一款带使能输入端的8位电平转换器，其VCCA工作电压范围为1.65V至3.6V，VCCB工作电压范围为1.65V至5.5V。VCCA必须小于或等于VCCB。该器件支持在1.8V、2.5V、3.3V和5V电压之间进行双向电平转换。A1~8输入/输出端口与B1~8输入/输出端口相连，允许数据在端口间双向流动。当使能端为低电平时，转换开关关闭，A端口与B端口之间呈现高阻态，从而隔离两侧。使能输入端内部连接至VCCA。这款8位双向缓冲器可隔离电容，允许器件任一侧支持15pF的容性负载，在VCCA为3.3V、VCCB为5V的供电条件下，推挽模式支持100Mbps的速度，开漏模式支持1.2Mbps的速度。TPT20108提供TSSOP20和QFN3.5x4.5-20封装，工作温度范围为-40℃至+125℃。
商品特性
- 8位双向电平转换
- 开漏和推挽输出
- 最大数据速率(VCCA = 3.3 V VCCB = 5 V) — 100 Mbps， 开漏模式为1.2 Mbps
- VCCA范围：1.65 V至3.6 V， VCCB范围：1.65 V至5.5 V之间的电压电平转换
- 使能引脚支持5V容限
- 当使能端为低电平时，A1~8和B1~8引脚呈高阻态
- VCC隔离特性：任一VCC输入接地时，所有输出均处于高阻态
- 支持部分掉电模式
- VCCA和VCCB无需特定的上电顺序
- A端口：±4000-V人体放电模型
- B端口：±8000-V人体放电模型
- B端口：±4000-V IEC 61000-4-2接触放电
- 1500-V带电器件模型
应用领域
- 服务器/存储设备
- 路由器
- 个人电脑/消费电子手持设备
- 工业自动化
