温馨提醒：图片仅供参考，商品以实物为准

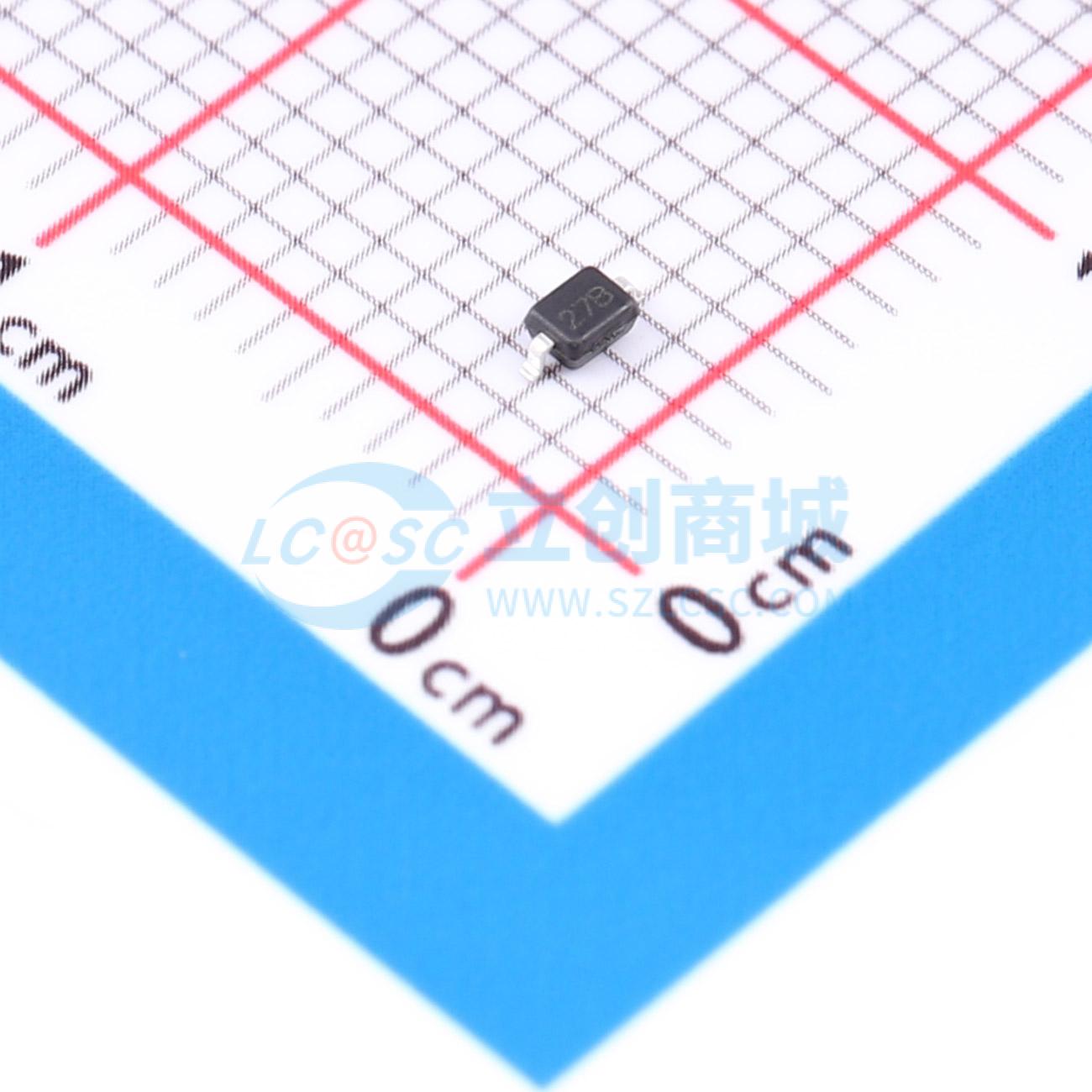

PESD27VV1BAX(ES)
27V 单路双向ESD静电防护器件，30kV，CJ：9pF；CAN/CANFD、12V、24V电源防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 27V 单路双向ESD静电防护器件，30kV，CJ：9pF；CAN/CANFD、12V、24V电源防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD27VV1BAX(ES)
- 商品编号
- C52994066
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | 51V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 28V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 9pF |
商品概述
PESD27VV1BAX(ES)是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000 - 4 - 2空气放电方法时，所有引脚均能承受30kV的ESD脉冲。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 200W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：27V
- 低泄漏电流
- 符合RoHS标准
- 保护一路双向线路
应用领域
-便携式电子设备-控制与监测系统-服务器、笔记本电脑和台式电脑-CAN总线保护-汽车应用-手机及配件
