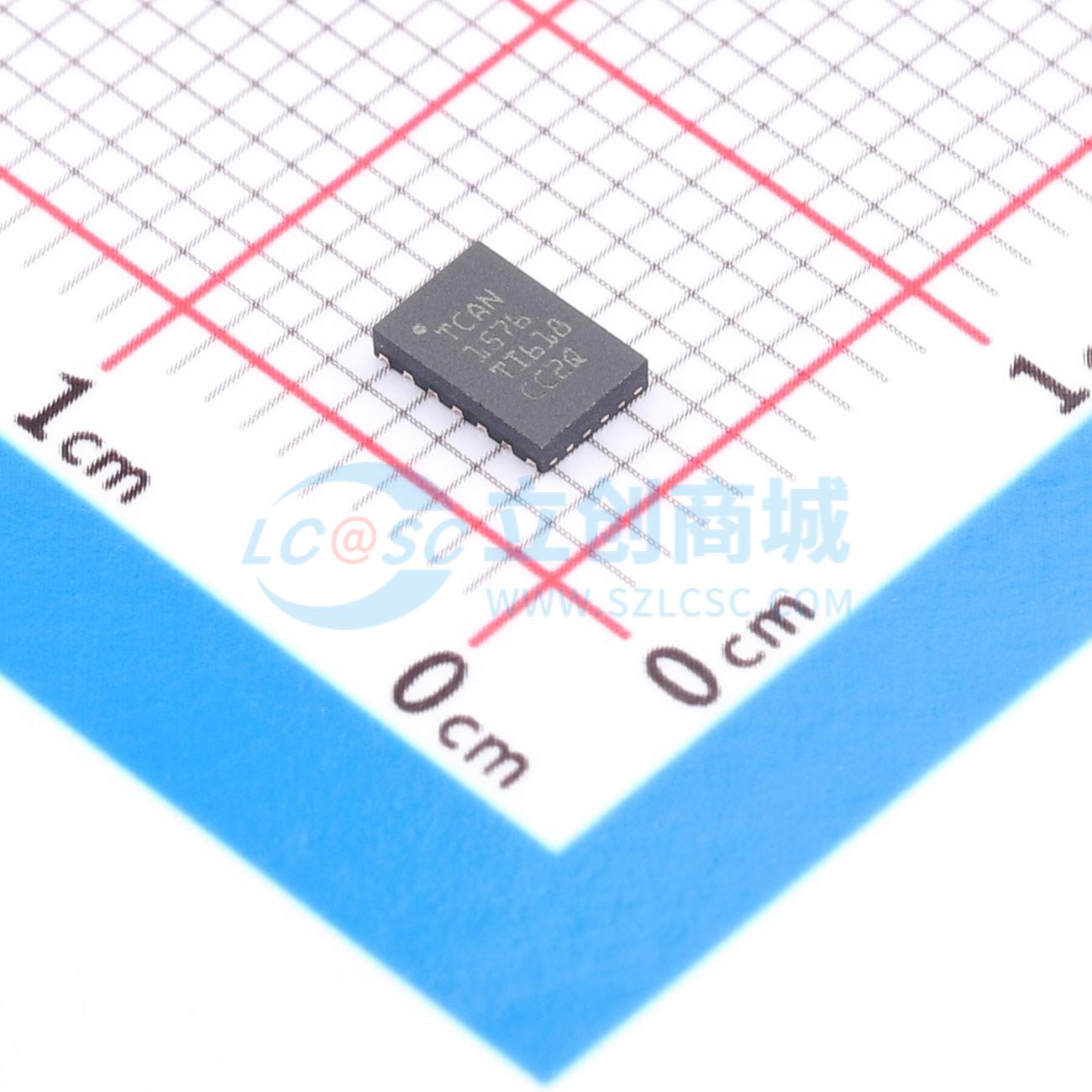

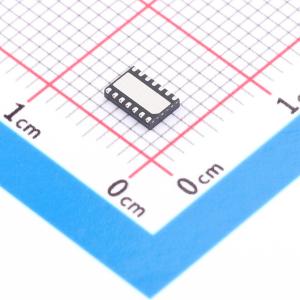

TCAN1576DMTRQ1

TCAN157x-Q1 是增强型高速 CAN FD SIC 收发器，满足 ISO 11898-2:2024（附录 A）对于高速 CAN SIC 规范的物理层要求，支持高达 8Mbps 的数据速率。这些器件使用 SPI 进行配置，以使用全部功能。它们支持 1.8V 至 5V 的标称处理器 IO电压，允许使用低功耗处理器。这些收发器支持选择性唤醒功能（能够根据 WUF 标识进行唤醒）。此功能可让系统实现局部联网，并使用更少的处于活动状态的节点运行，而其余节点处于低功耗睡眠模式。收发器和选择性唤醒功能符合 ISO11898-2:2024 标准的规范。TCAN1576-Q1 是一款功能全面的器件，支持看门狗和高级总线诊断功能。为便于调试，将使用高级总线故障诊断和通信功能来确定特定总线故障。借助 TCAN157x-Q1，系统设计人员无需修改硬件且只需进行极少的软件更改，即可灵活地实现各种功能。TCAN1576-Q1 的 INH 引脚用于使能节点电源，或者配置为在看门狗发生错误时使用的跛行回家引脚。

• AEC-Q100（等级 1）:符合汽车应用要求
• 符合 ISO 11898-2:2024 附录 A 标准的要求，适用于具有 2Mbps 和 5Mbps 通信信号改善功能的 CAN
• CAN FD 通信速率高达 8Mbps
• 在发送和接收无差错经典 CAN 或 CAN FD 数据的同时支持选择性唤醒或局部联网功能
• 功能安全质量管理型:TCAN1576-Q1
• 功能安全型:TCAN1575-Q1
• 支持 1.8V 至 5V 的处理器 IO 标称电压
• ±58V 总线故障保护
• ±12V 共模电压
• TCAN1576-Q1 支持看门狗:超时、窗口和 Q&A
• TCAN1576-Q1 支持总线故障诊断和报告
• TCAN1576-Q1 支持可编程的 INH/LIMP 引脚
• 提供 14 引脚 SOIC、VSON 和 SOT23 封装
• 采用 VSON 封装，提高了自动光学检测 (AOI)能力

• 车身电子装置和照明
• 汽车信息娱乐系统和仪表组
• 混合动力、电动和动力总成系统
• 工业运输
