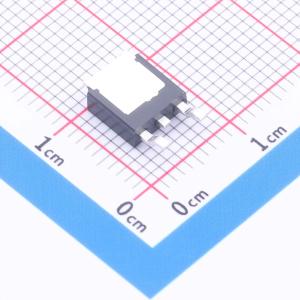

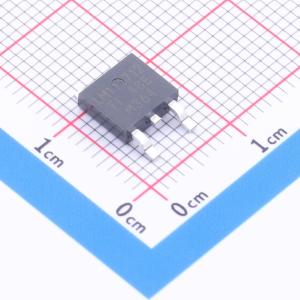

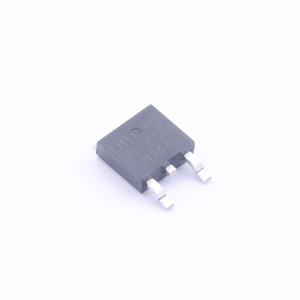

温馨提醒：图片仅供参考，商品以实物为准

LM111712QKVURQ1

1.2V 1A 18V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM111712QKVURQ1
商品编号: C52989547
商品封装: TO-252-3
包装方式: 编带
商品毛重: 2.12克(g)

商品参数

商品概述

LM1117-Q1是一款符合AEC-Q100认证、面向汽车应用的线性电压稳压器。与传统的x1117稳压器相比，该器件拥有更严格的输出精度和低静态电流(IQ)，可最大限度降低待机功耗。LM1117-Q1的输入电压范围为2.5V至18V，最大值为20V。该器件提供1.2V、3.3V、5V和12V固定输出电压。LM1117-Q1的宽带电源抑制比(PSRR)性能通常在1kHz时大于60dB，在1MHz时大于40dB，可衰减上游DC/DC转换器的开关频率。此外，LM1117-Q1内置软启动功能，可降低启动过程中的浪涌电流，通过减少对输入电容的需求，帮助设计节省空间和成本。LM1117-Q1具备折返电流限制功能，可在高负载电流故障或短路事件期间降低器件的功耗。

商品特性

符合AEC-Q100认证，适用于汽车应用，温度等级1工作温度范围为-40℃ 至 +125℃(TA)
结温范围为-40℃ 至 +150℃(TJ)
输入电压最大值为20V，工作范围为2.5V 至 18V
提供1.2V、3.3V、5V、12V固定输出，可按需求提供0.8V 至 13.0V固定输出（100mV步进）
输出电流最高可达1A
典型静态电流IQ为65μA
输出精度±1%
高电源抑制比(PSRR):1kHz时为60dB，1MHz时为40dB
内部软启动时间典型值为500μs
具备折返电流限制和热保护
可配合1μF陶瓷输出电容稳定工作
提供SOT-223(DCY)、TO-252(KVU)封装

应用领域

车载充电器
牵引逆变器
两轮车和三轮车牵引驱动
DC/DC转换系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	18V
	输出电压	1.2V
	输出电流	1A

	属性	参数值
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	静态电流(Iq)	65uA
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
