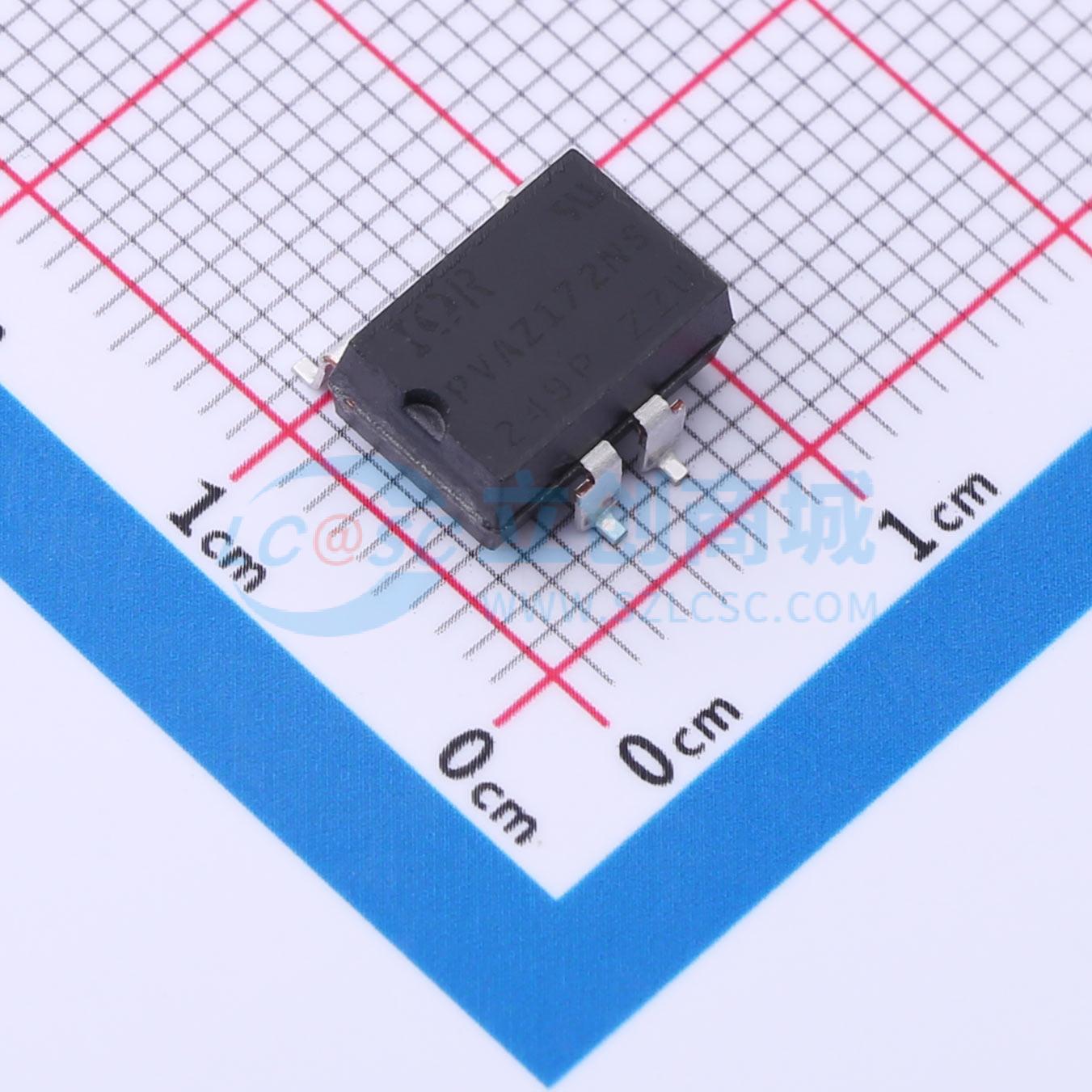

温馨提醒：图片仅供参考，商品以实物为准
PVAZ172NSPBF
1 Form A(SPSTNO) 负载AC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PVAZ172N光继电器是一种单极常开固态继电器，可以替代用于直流和交流负载通用切换的机电继电器。它采用国际整流器公司的HEXFET功率MOSFET作为输出开关，由一种新型结构的集成电路光伏发生器驱动。输出开关由GaAlAs发光二极管（LED）发出的辐射控制，该LED与光伏发生器光学隔离。这些装置克服了机电继电器和簧片继电器的局限性，提供了固态技术的优点，如高灵敏度、小型化、无触点反弹、长使用寿命、对外部磁场不敏感、抗震抗振以及固有高可靠性。它们非常适合于切换大电流或低电平信号而不会产生失真或注入电气噪声。这些继电器封装在8引脚塑封DIP封装中，并提供通孔或表面贴装（“鸥翼”）引脚版本，以塑料运输管形式供应。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- PVAZ172NSPBF
- 商品编号
- C538588
- 商品封装
- SMD-8P
- 包装方式
- 管装
- 商品毛重
- 1.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:2A(单刀单掷-常开) | |
| 连续负载电流 | 1A | |
| 负载电压 | 60V | |
| 正向压降(Vf) | - | |
| 导通电阻 | 500mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 4kV | |
| 导通时间(Ton) | 2ms | |
| 截止时间(Toff) | 500us | |
| 输入类型 | AC,DC | |
| 工作温度 | -40℃~+85℃ |
商品概述
PVAZ172N光继电器是一种单极常开固态继电器，可以替代用于直流和交流负载通用切换的机电继电器。它采用国际整流器公司的HEXFET功率MOSFET作为输出开关，由一种新型结构的集成电路光伏发生器驱动。输出开关由GaAlAs发光二极管（LED）发出的辐射控制，该LED与光伏发生器光学隔离。
这些装置克服了机电继电器和簧片继电器的局限性，提供了固态技术的优点，如高灵敏度、小型化、无触点反弹、长使用寿命、对外部磁场不敏感、抗震抗振以及固有高可靠性。它们非常适合于切换大电流或低电平信号而不会产生失真或注入电气噪声。
这些继电器封装在8引脚塑封DIP封装中，并提供通孔或表面贴装（“鸥翼”）引脚版本，以塑料运输管形式供应。
商品特性
- 500mΩ导通电阻
- 无反弹操作
- 1.0安培容量
- 4000伏输入输出隔离
- 固态可靠性
- UL认证
- 静电放电耐受性：4000伏人体模型，500伏机器模型
应用领域
- 便携式电子设备
- 可编程逻辑控制器
- 计算机和外围设备
- 音频设备
- 电源和电源分配
- 仪器仪表
