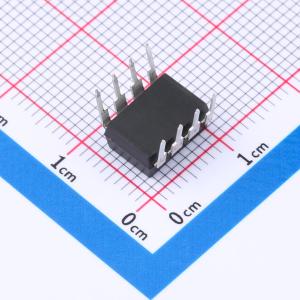

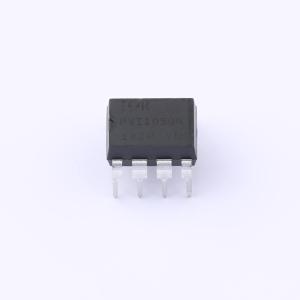

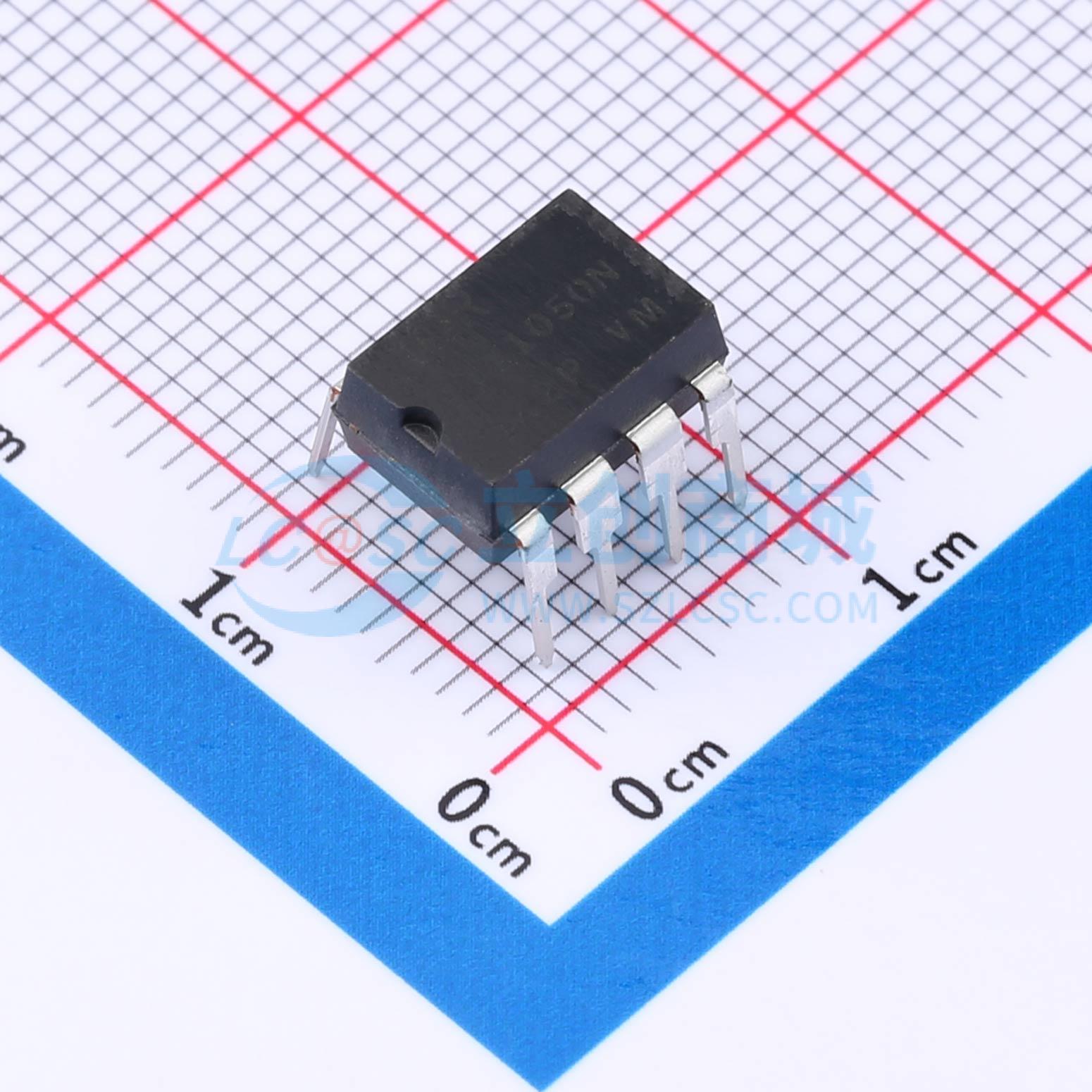

PVI1050NPBF实物图
  • PVI1050NPBF商品缩略图
  • PVI1050NPBF商品缩略图
  • PVI1050NPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

PVI1050NPBF

PVI1050NPBF

商品型号
PVI1050NPBF
商品编号
C538602
商品封装
插件​
包装方式
管装
商品毛重
1.3克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型-
输出类型-
正向压降(Vf)1.4V
输出电流-
隔离电压(Vrms)2.5kV
直流反向耐压(Vr)6V
负载电压-
输出通道数-
属性参数值
集射极饱和电压(VCE(sat))-
上升时间(tr)-
下降时间-
工作温度-40℃~+85℃
电流传输比(CTR)最小值-
电流传输比(CTR)最大值/饱和值-
总功耗(Pd)-
正向电流(If)-
功能特性-

商品概述

PVI系列光伏隔离器在接收到直流输入信号时会产生电隔离的直流电压。它能够直接驱动功率MOSFET或IGBT的栅极。该隔离器采用新型结构的单片集成电路光伏发生器作为输出。输出由砷化镓铝发光二极管(LED)的辐射控制,该LED与光伏发生器实现了光隔离。PVI系列非常适合需要大电流和/或高电压开关的应用,且能在低电平驱动电路与高能或高电压负载电路之间实现光隔离。它可用于直接驱动功率MOSFET的栅极。双通道器件允许其输出驱动独立的分立功率MOSFET,也可并联或串联连接,以为功率MOSFET提供更高的电流驱动,或为IGBT提供更高的电压驱动。PVI系列光伏隔离器采用快速关断电路。这些PVI系列光伏隔离器采用8引脚模压DIP封装,有通孔或表面贴装(“鸥翼”)引脚,采用塑料运输管包装。

商品特性

  • 隔离电压源
  • 单片结构
  • 高达5μA输出
  • 单输出或双输出
  • 固态可靠性

应用领域

  • 负载分配
  • 工业控制
  • 电流 - 电压转换
  • 定制固态继电器
