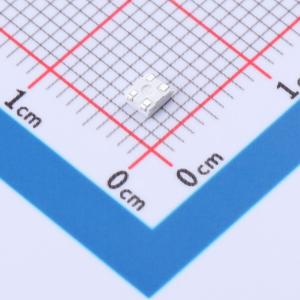

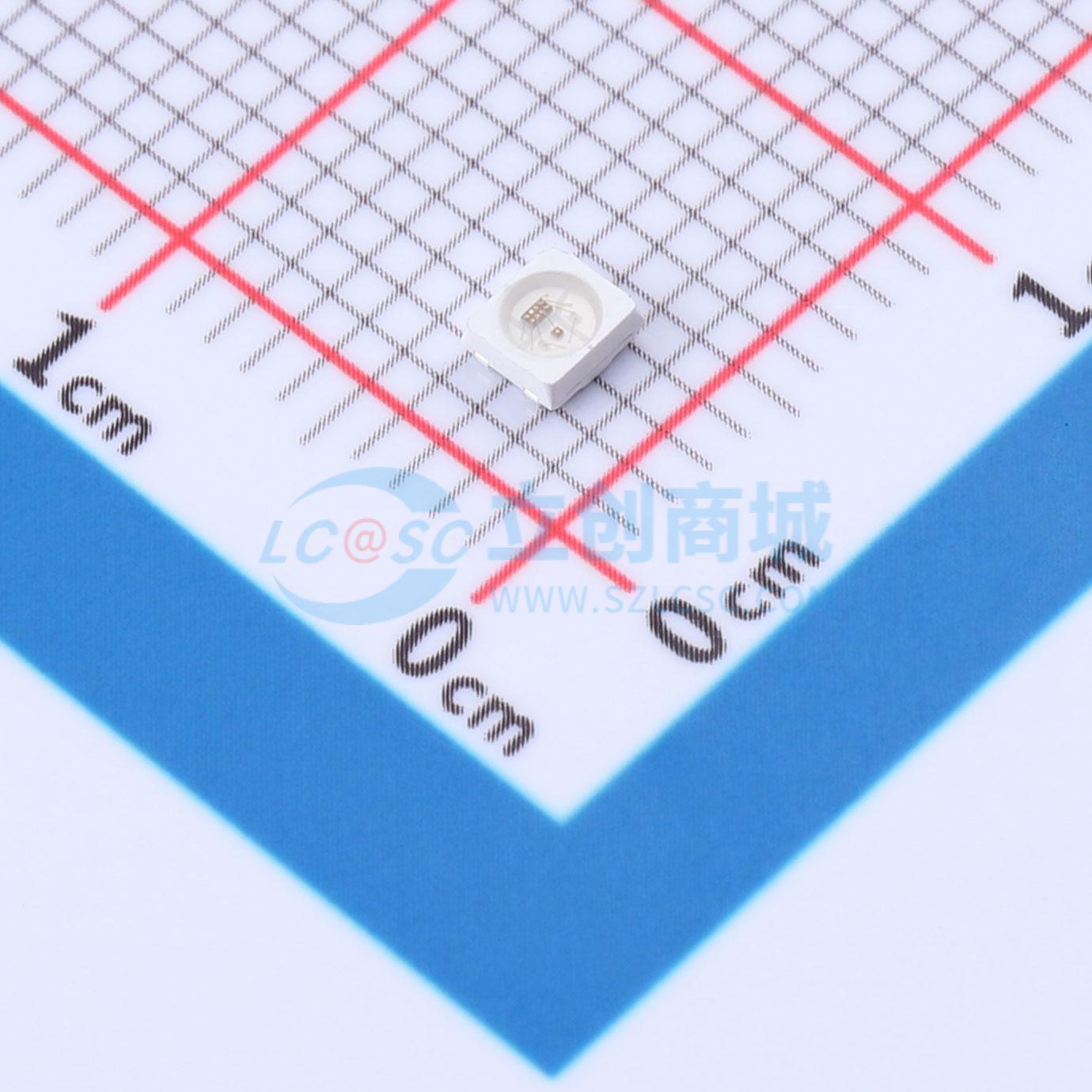

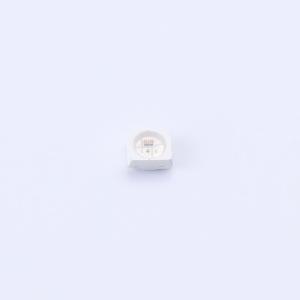

WS2812B-2427-V6

该智能外控LED光源集控制电路与发光电路于一体，每个元件构成一个像素点。像素点内部集成了智能数字接口数据锁存信号整形放大驱动电路、高精度内部振荡器以及可编程定电流控制部分，有效确保了光色高度一致。数据协议采用单线归零码通讯方式。像素点上电复位后，通过DIN端接收来自控制器的数据；最先接收的24位数据被首个像素点提取并存入内部数据锁存器，剩余数据经内部整形处理电路整形放大后，通过DO端口转发输出至下一个级联像素点，每经过一个像素点传输，信号减少24位。像素点采用自动整形转发技术，使得级联数量不受信号传送限制，仅受信号传输速度要求制约。高达2KHz的端口扫描频率，即使在高清摄像头捕捉下也不会出现闪烁现象，非常适合高速移动产品应用。280μs以上的复位时间，即使出现中断也不会引发误复位，可支持频率更低、性价比更高的微控制器。LED具备低电压驱动、环保节能、亮度高、散射角度大、一致性好、低功耗及超长寿命等优点。将控制电路集成于LED内部，使电路更简化、体积更小、安装更简便。

• 控制电路与LED点光源共用单一电源。
• 控制电路与RGB芯片集成于2427封装内，构成完整的外控像素点。
• 内置信号整形电路，每个像素点接收信号后经波形整形再输出，确保线路波形畸变不会累积。
• 内置上电复位和掉电复位电路。
• 每个像素点的三基色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
• 端口扫描频率为2KHz/s。
• 采用串行级联接口，仅通过一根信号线即可完成数据的接收与解码。
• 任意两点间传输距离不超过2米时，无需额外增加电路。
• 在30帧/秒的刷新速率下，级联数量不少于1024点。
• 数据发送速度可达800Kbps。
• 光色高度一致，性价比高。
• 具备电源反接保护功能，不会因反接而损坏。
• 外围无需任何电子元器件，包括电容。
• 支持双向信号输入，数据输入与数据输出端口可任意切换。
• 静态功耗低于1μA，支持3.3V供电。

• LED全彩软灯条
• LED全彩硬灯条
• LED护栏管
• LED点光源
• 电器设备跑马灯
• 消费性电子产品
