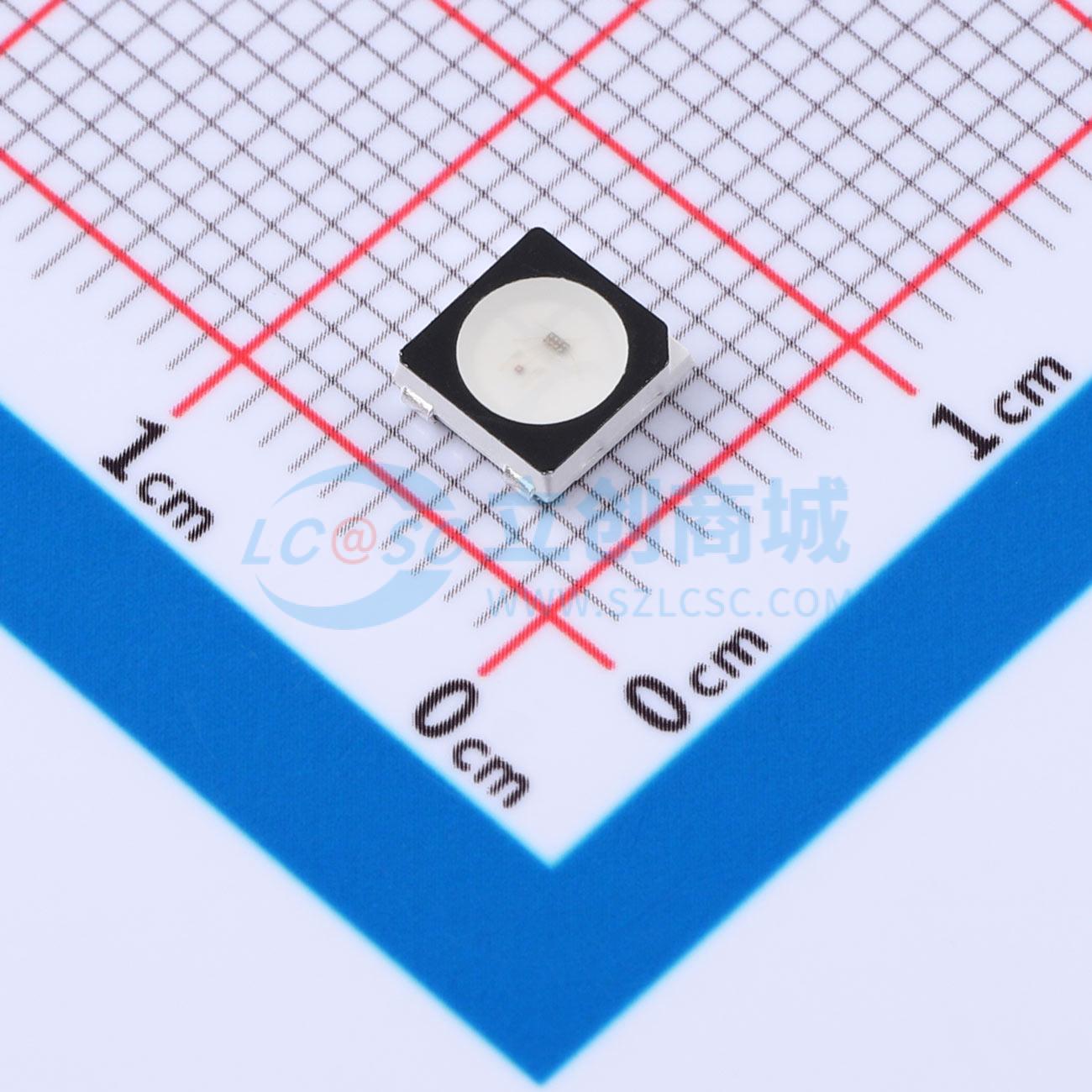

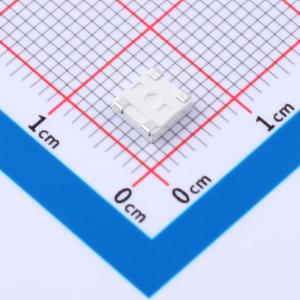

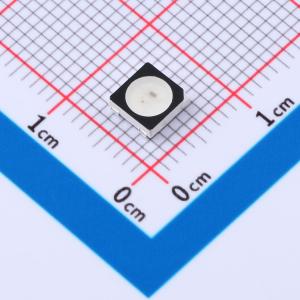

WS2812B-B-V6

WS2812B-V6是一款集控制电路与发光电路于一体的智能外控LED光源。其外形与一颗5050封装的LED灯珠相同，每个元件即构成一个像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路，还包含高精度内部振荡器和可编程恒流控制部分，有效确保了像素点发光颜色的一致性。数据协议采用单线归零码通信方式。像素点上电复位后，其DIN端接收来自控制器的数据，最先接收到的24位数据由第一个像素点提取并锁存，剩余数据经内部整形放大电路处理后，通过DO端口转发输出给下一个级联的像素点，每经过一个像素点，信号减少24位。像素点采用自动整形转发技术，使得级联数量不受信号传送限制，仅受限于信号传输速度要求。端口扫描频率高达2KHz，即使在高速摄像头捕捉下也不会出现闪烁现象，非常适合高速移动产品的应用。复位时间大于280μs，即使出现中断也不会引起误复位，可支持更低频率、成本更优的MCU。LED具备低压驱动、节能环保、亮度高、散射角度大、一致性好、功耗超低及寿命超长等优点。将控制电路集成于LED之上，使得电路更简洁、体积更小、安装更简便。

• IC控制电路与LED点光源共用一个电源。
• 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
• 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
• 内置上电复位和掉电复位电路。
• 每个像素点的三基色可实现256级亮度调节，完成16777216种颜色的全真色彩显示。
• 端口扫描频率为2KHz。
• 采用串行级联接口，能通过一根信号线完成数据的接收与解码。
• 当刷新速率为30帧/秒时，级联数不小于1024点。
• 数据发送速度可达800Kbps。
• 发光颜色高度一致，性价比高。
• 具有电源反接保护功能，不会损坏器件。
• 外围电路无需包含电容在内的任何电子元器件。
• 支持双向信号输入，DI、DO可任意切换。
• 静态功耗低于1 μA，支持3.3V供电。

• 消费性电子产品
• LED灯饰亮化
• 电脑及周边设备
