商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 5mmx5mm方形灯头 | |
| 发光颜色 | 红色,绿色,蓝色 | |
| 正向压降(Vf) | - | |
| 功率 | - | |
| 测试电流 | - | |
| 波长 | 465nm~475nm；620nm~630nm；515nm~525nm | |
| 峰值波长 | - |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | - | |
| 透镜颜色 | - | |
| 色温 | - | |
| 发光强度 | 200mcd~300mcd；600mcd~1cd；300mcd~500mcd | |
| 发光角度 | - | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述

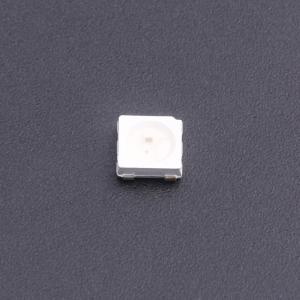

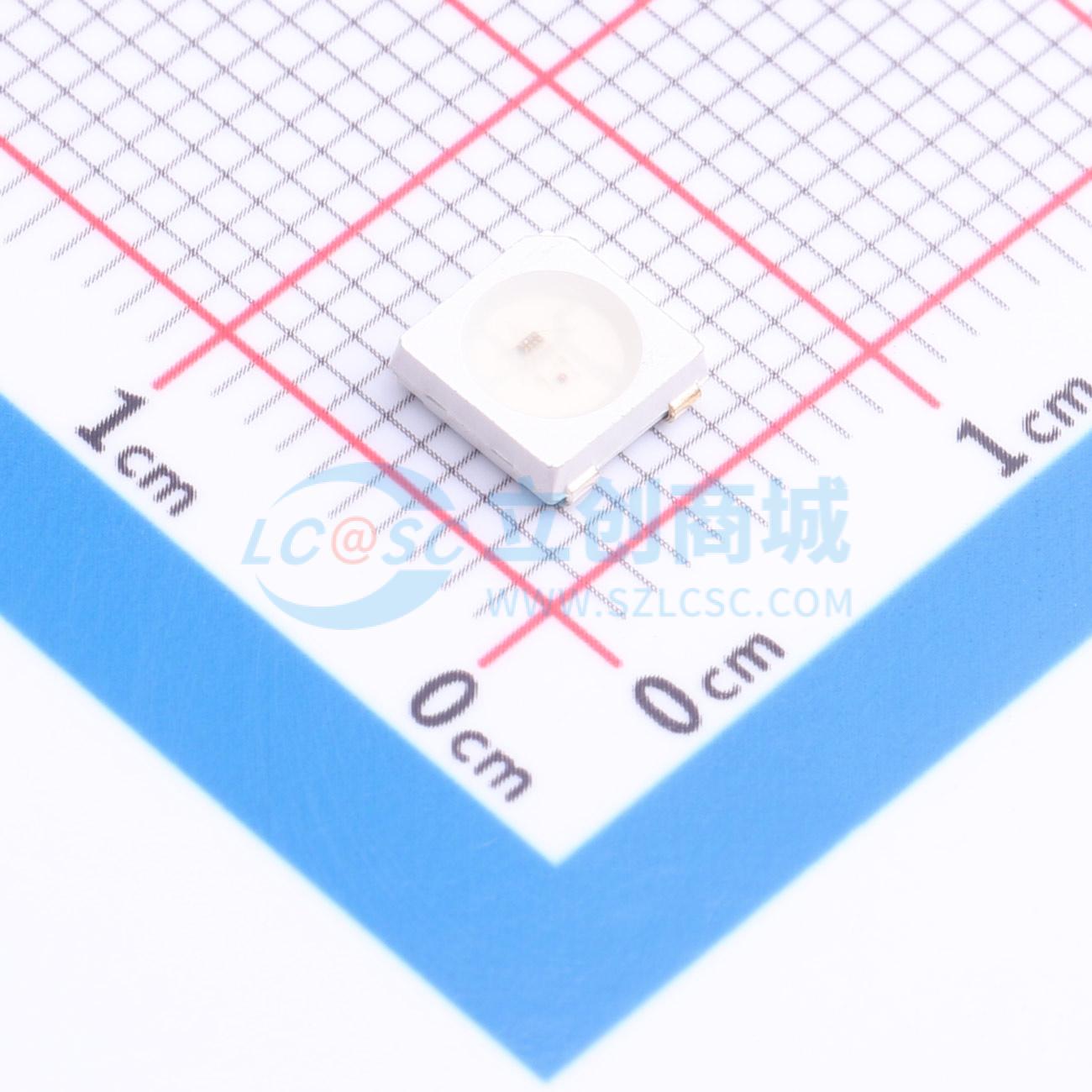

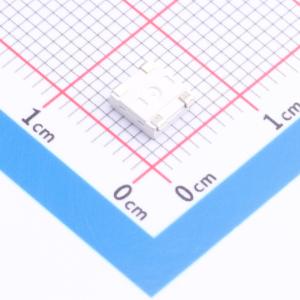

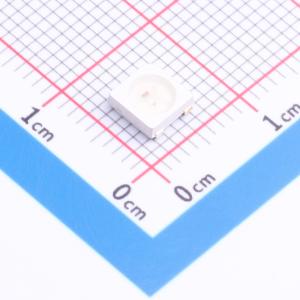

WS2812B-V6是一款智能控制LED光源，其控制电路与RGB芯片集成于5050规格的封装内。其内部包含智能数字端口数据锁存器、信号整形放大驱动电路、精密内部振荡器以及电压可编程恒流控制部分，有效确保像素点发光颜色高度一致。数据传输协议采用单线归零码通信方式。像素点上电复位后，DIN端口接收来自控制器的数据，首个像素点提取最初的24位数据后送入内部数据锁存器，其余数据经内部信号整形放大电路整形后，通过DO端口发送至下一个级联像素点。每经过一个像素点传输，信号减少24位。像素点采用自动整形转发技术，使得像素点级联数量不受信号传输限制，仅取决于信号传输速度。复位时间大于280μs，在中断时不会导致错误复位，支持较低频率和廉价的MCU。刷新频率提升至2KHz，在高清摄像机拍摄下无低帧频和闪烁现象，呈现优异的显示效果。LED具有低驱动电压、环保节能、高亮度、大散射角、良好一致性、低功耗、长寿命等优点。控制芯片集成于LED之上，使得电路更简单、体积更小、安装更方便。
商品特性
- 控制电路与LED共享单一电源。
- 控制电路与RGB芯片集成于5050规格封装内，构成完整的可寻址像素点。
- 内置信号整形电路，波形整形后传输至下一个驱动器，确保波形失真不累积。
- 内置电复位电路和掉电复位电路。
- 每个像素点的三原色均可实现256级亮度显示，完成1677万色的全彩显示。
- 端口扫描频率为2KHz。
- 可通过单条信号线完成数据接收和解码。
- 在刷新率为30fps时，级联数量不少于1024个像素点。
- 数据传输速度高达800Kbps。
- 发光颜色高度一致，性价比高。
- 电源反接不会造成损坏。
- 无需外部电子元件（包括电容）。
- 支持双向信号输入；DI和DO可任意互换。
- 静态功耗低于1μA；支持3.3V电源供电。
应用领域
- 消费电子
- LED装饰照明
- 计算机及外围设备
