商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 515nm~520nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.3V~5.3V | |
| 静态电流 | 1uA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 2kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 2mm | |
| 宽度 | 2mm | |
| 高度 | 0.84mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；集成智能反向连接保护功能；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 200mcd | |
| 发光强度-绿 | 520mcd | |
| 发光强度-蓝 | 160mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |

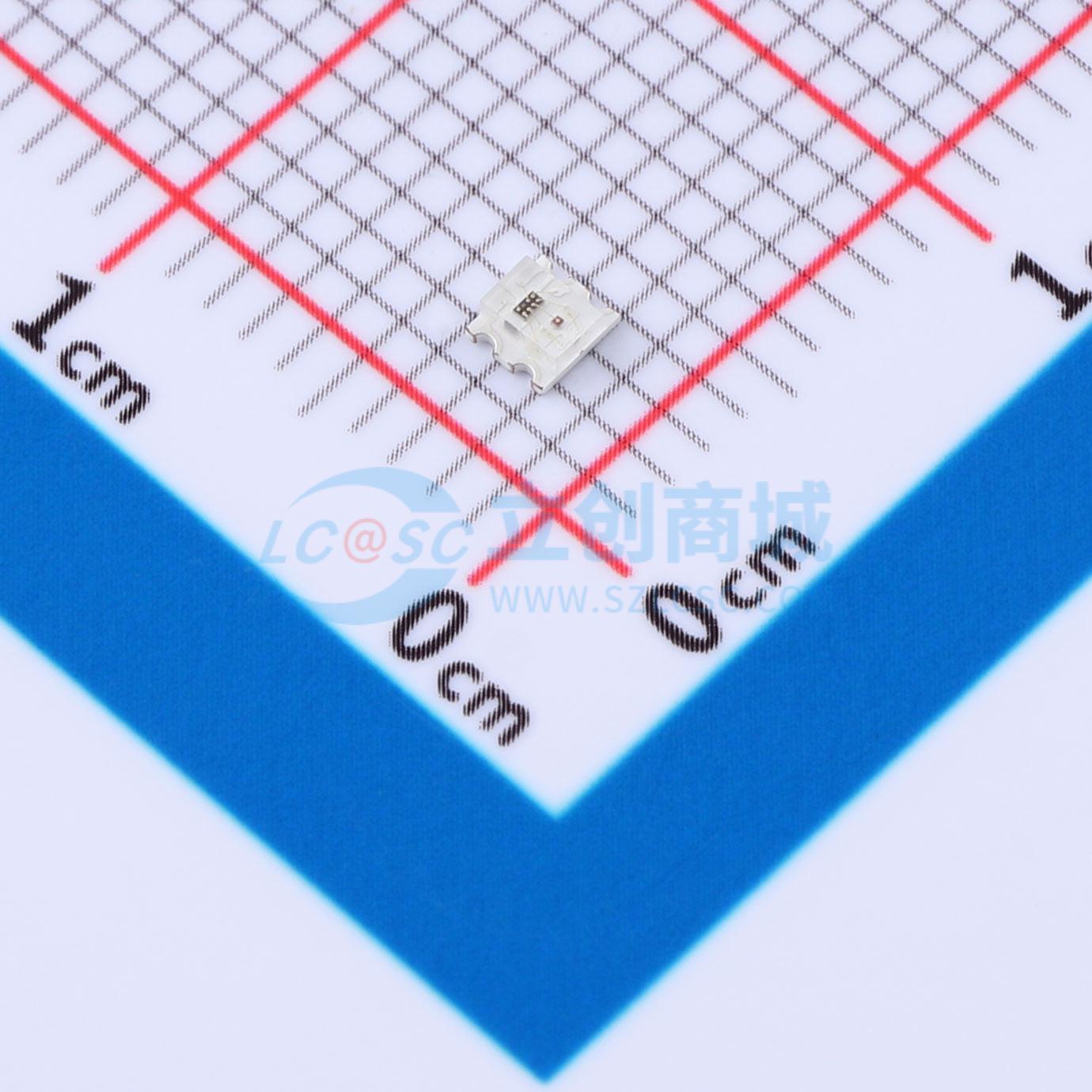

商品概述

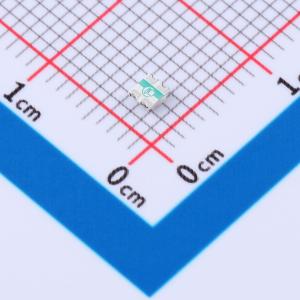

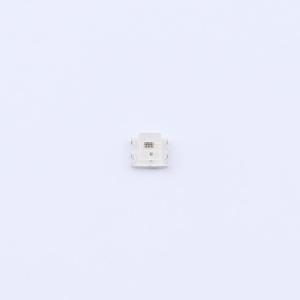

WS2812B-2020-V6是一款集控制电路与发光电路于一体的智能外控LED光源，采用最新的模塑封装工艺，将IC与发光芯片封装在2020尺寸的封装内，每个元件即为一个像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路、高精度内部振荡器和可编程恒流控制部分，有效保证了光色高度一致。数据协议采用单线归零码通信方式，像素点上电复位后，通过DIN端接收控制器数据，首个像素点提取前24位数据后，剩余数据经内部整形放大后通过DO端口转发至下一个级联像素点，每经过一个像素点，信号减少24位。采用自动整形转发技术，使得级联数量不受信号传送限制，仅受信号传输速度要求限制。端口扫描频率高达2KHz，在高清摄像头捕捉下无闪烁现象，适合高速移动产品应用。RESET时间大于280μs，中断不会引起误复位，可支持更低频率、成本更优的MCU。LED具有低压驱动、环保节能、亮度高、散射角度大、一致性好、超低功耗及超长寿命等优点。集成控制电路于LED之上，使电路更简单、体积更小、安装更简便。
商品特性
- IC控制电路与LED点光源共用一个电源。
- 每个通道工作电流为12 mA。
- 控制电路与RGB芯片集成在2020封装元器件中，构成完整的外控像素点。
- 内置信号整形电路，任一像素点收到信号后经波形整形再输出，确保线路波形畸变不会累积。
- 内置上电复位和掉电复位电路。
- 每个像素点的三基色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
- 端口扫描频率为2KHz/s。
- 采用串行级联接口，能通过一根信号线完成数据的接收与解码。
- 当刷新速率为30帧/秒时，级联数不小于1024点。
- 数据发送速度可达800Kbps。
- 光色高度一致，性价比高。
- 具有电源反接保护功能。
- 外围无需包含电容在内的任何电子元器件。
- 支持双向信号输入，DI、DO可任意切换。
- 静态功耗低于1 μA，支持3.3V供电。
应用领域
- 消费性电子产品
- LED灯饰亮化
- 电脑及周边设备
