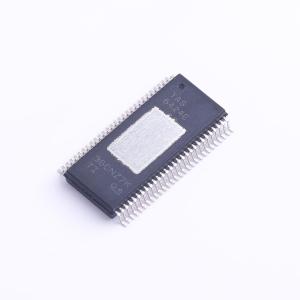

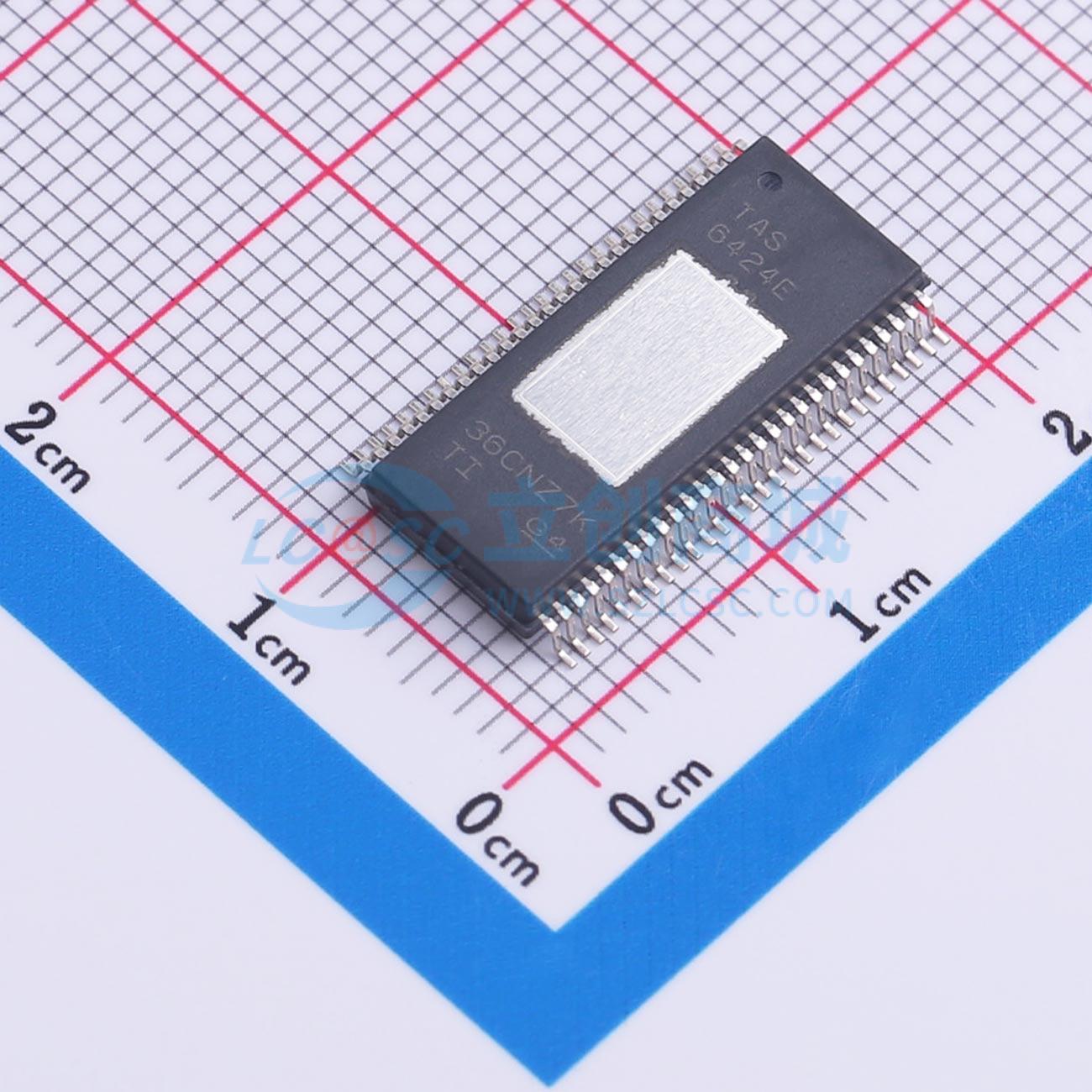

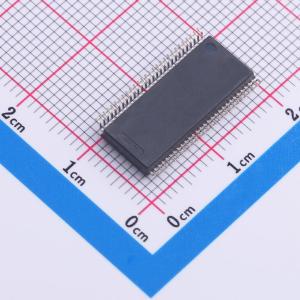

TAS6424EQDKQRQ1

具有负载突降保护和I2C诊断功能的45W、2MHz数字输入4通道汽车用D类音频放大器

SMT扩展库PCB免费打样

描述: TAS6424E-Q1 汽车类 75W、2MHz、四通道、4.5V 至 26.4V 数字输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS6424EQDKQRQ1
商品编号: C4991409
商品封装: HSSOP-56
包装方式: 编带
商品毛重: 0.925克(g)

商品参数

商品概述

TAS6424E - Q1 器件是一款采用 2.1MHz PWM 开关频率的四通道数字输入 D 类音频放大器，以非常小的 PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质。输出开关频率既可以设置为高于调幅 (AM) 频带，以消除 AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于 AM 频带，以优化器件效率。该器件具有内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合的高频扬声器，以帮助缩短制造过程中的测试时间。器件增加了 EMI 管理特性（包括展频、输出相位偏移和优化的压摆率），以帮助应对系统级 EMI 挑战。 TAS6424E - Q1 D 类音频放大器专为汽车音响主机和外部放大器模块而设计。

商品特性

符合面向汽车应用的 AEC - Q100 标准
温度等级 1：- 40℃ 至 +125℃ IA
高级负载诊断
直流诊断功能，无需输入时钟即可执行
交流诊断功能，可通过阻抗和相位响应实现高频扬声器检测
可轻松满足 CISPR25 - L5 EMC 规范
4 通道 I2S 或 4/8 通道 TDM 输入
输入采样率：44.1kHz、48kHz、96kHz
输入格式：16 位至 32 位 I2S 和 TDM
支持高分辨率音频系统
四通道桥接式负载 (BTL)
双通道并行 BTL (PBTL)
最高可达 2.1MHz 的输出开关频率
在 2Ω 负载、14.4V BTL 条件下，输出功率为 45W，THD 为 10%
在 4Ω 负载、25V BTL 条件下，输出功率为 75W，THD 为 10%
在 2Ω 负载、25V PBTL 条件下，输出功率为 150W，THD 为 10%
在 4Ω 负载、14.4V BTL 条件下的音频性能：输出功率为 1W 时，THD + N < 0.009%
30μVRMS 输出噪声
- 97dB 串扰
开路负载、短路负载、电池短路、接地短路
线路输出检测高达 5kΩ
输出电流限制和短路保护
40V 负载突降
可承受接地开路和电源开路
直流失调电压
过热、欠压和过压
4.5V 至 26.4V 的电源电压
I2C 控制，具有 4 个地址选项
锁存或非锁存削波检测
增强的 EMI 管理

应用领域

汽车音响主机
汽车外部放大器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	四声道
	输出功率	75Wx4@4Ω
	工作电压	4.5V~26.4V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.009%
	工作温度	-40℃~+125℃
	电源纹波抑制比(PSRR)	-80dB
	效率	86%
