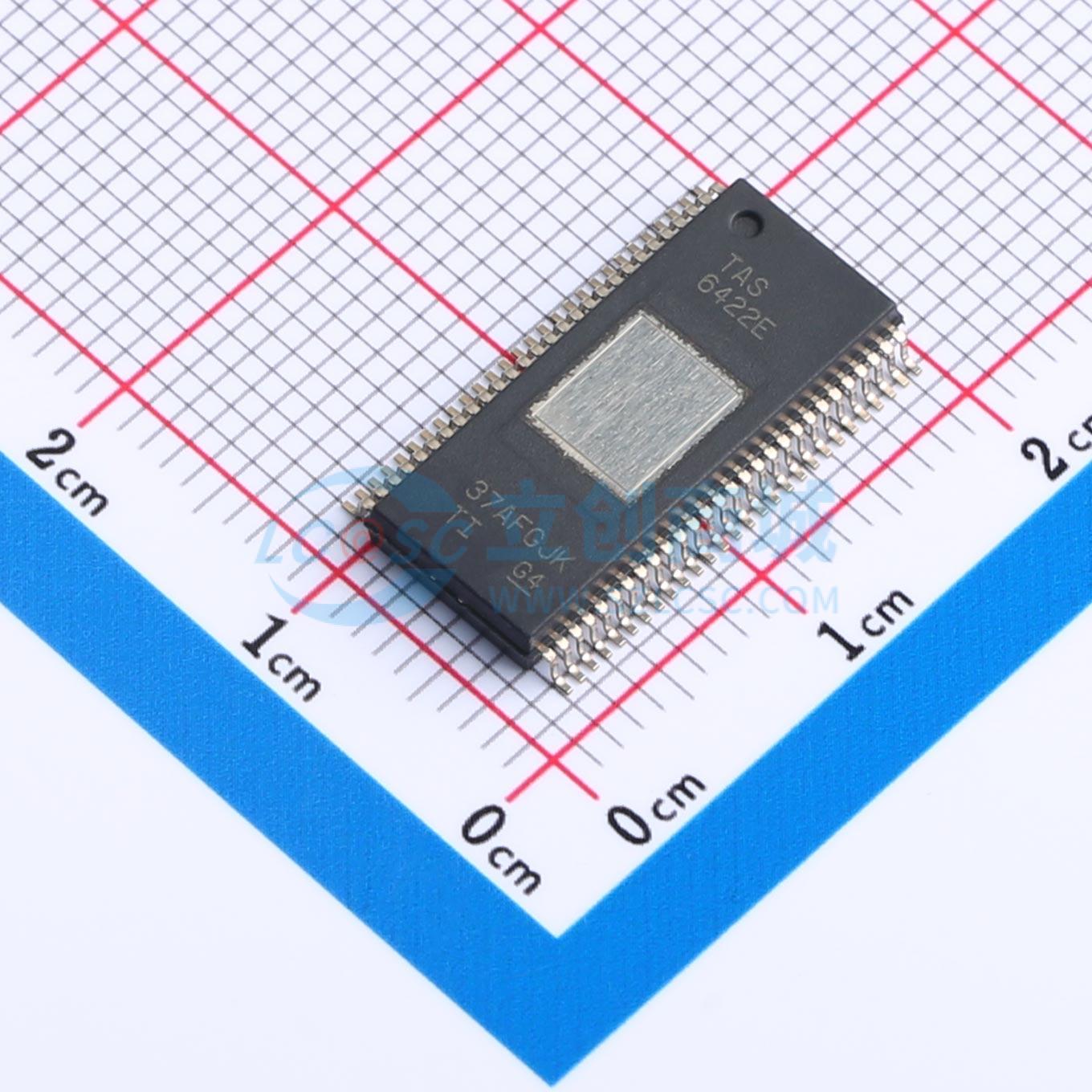

温馨提醒：图片仅供参考，商品以实物为准
TAS6422EQDKQRQ1
具有负载突降保护和I²C诊断功能的45W、2MHz数字输入2通道汽车用D类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TAS6422E-Q1 汽车类 75W、2MHz、2 通道、4.5V 至 26.4V 数字输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS6422EQDKQRQ1
- 商品编号
- C4991466
- 商品封装
- HSSOP-56
- 包装方式
- 编带
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 75Wx2@4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~26.4V | |
| 总谐波失真+噪声(THD+N) | 0.02% | |
| 工作温度 | -40℃~+125℃ |
商品概述
TAS6422E-Q1 器件是一款采用 2.1MHz PWM 开关频率的双通道数字输入 D 类音频放大器，以非常小的 PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质。 器件增加了 EMI 管理特性（包括展频）以帮助应对系统级 EMI 挑战。 输出开关频率既可以设置为高于调幅 (AM) 频带，以消除 AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于 AM 频带，以优化器件效率。 该器件内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合型高频扬声器，从而帮助缩短制造过程中的测试时间。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准– 温度等级 1: -40°C 至 +125°C TA
- 高级负载诊断
- 直流诊断功能，无需输入时钟即可执行交流诊断功能，可通过阻抗和相位响应实现高频扬声器检测
- 可轻松满足 CISPR25-L5 EMC 规范
- 音频输入
- 输入采样率：44.1kHz、48kHz、96kHz
- 输入格式：16 位至 32 位 I²S 和 TDM
- 音频输出– 最高可达 2.1MHz 的输出开关频率
- 在 4Ω 负载、14.4V BTL 条件下的音频性能
- 输出功率为 1W 时，THD+N < 0.02%
- 42µVRMS 输出噪声
- -90dB 串扰
- 负载诊断功能
- 开路和短路输出负载
- 输出至电池短路或接地短路
- 线路输出检测能力高达 6kΩ
- 独立于主机运行
- 输出电流限制和短路保护
- 40V 负载突降可承受
- 接地开路和电源开路
- 直流失调电压
- 温度过高
- 欠压和过压
- 常规运行
- 4.5V 至 26.4V 电源电压
- I2C 控制，具有 4 个地址选项
- 锁存或非锁存削波检测
应用领域
- 汽车音响主机
- 汽车外部放大器
