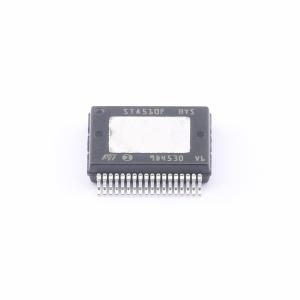

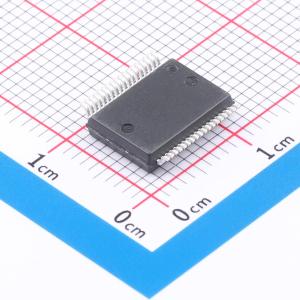

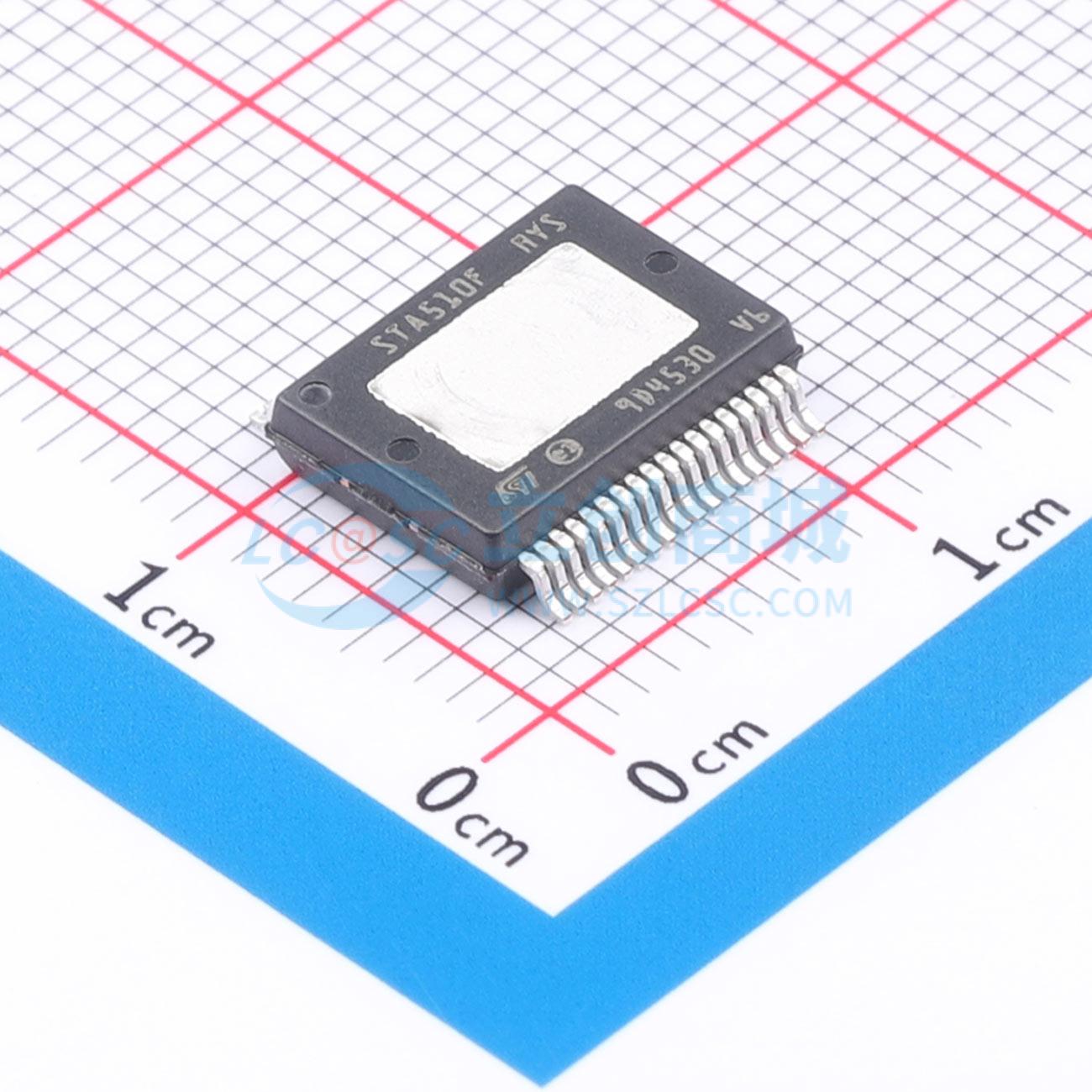

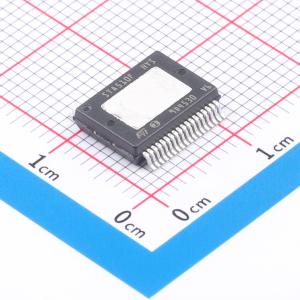

温馨提醒：图片仅供参考，商品以实物为准

STA510FTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 44-V、5.5-A四路功率半桥
品牌名称: ST(意法半导体)
商品型号: STA510FTR
商品编号: C4990843
商品封装: BSSOP-36-EP-11mm
包装方式: 编带
商品毛重: 2.18克(g)

商品参数

商品概述

STA510F是一款采用多功率BCD技术的单片式四路半桥级器件。该器件可用作双桥，也可通过将CONFIG引脚连接到Vdd引脚重新配置为具有双倍电流能力的单桥，还可作为半桥（二进制模式）使用。该器件专门设计用于构成立体声全数字高效（FFX）放大器的输出级，在THD = 10%且VCC = 36 V的条件下，能够向6 Ω负载提供100 W + 100 W的输出功率。在单BTL配置下，在THD = 10%且VCC = 36 V的条件下，该器件可向3 Ω负载提供200 W的功率。该器件与FFX驱动器件完全兼容。输入引脚的阈值与VL引脚电压成比例。

商品特性

最小的输入/输出脉冲宽度失真
150 mΩ RDS（导通）互补DMOS输出级
与CMOS兼容的逻辑输入
热保护
热警告输出
欠压保护
无需上电、掉电顺序

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道

	属性	参数值
	输出功率	200Wx1@4Ω
	工作电压	10V~40V
	工作温度	0℃~+70℃
