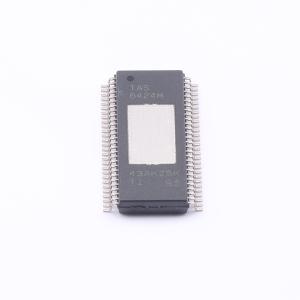

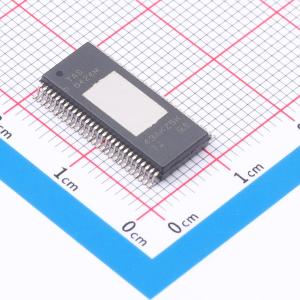

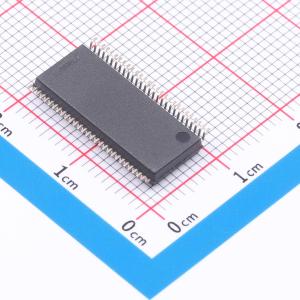

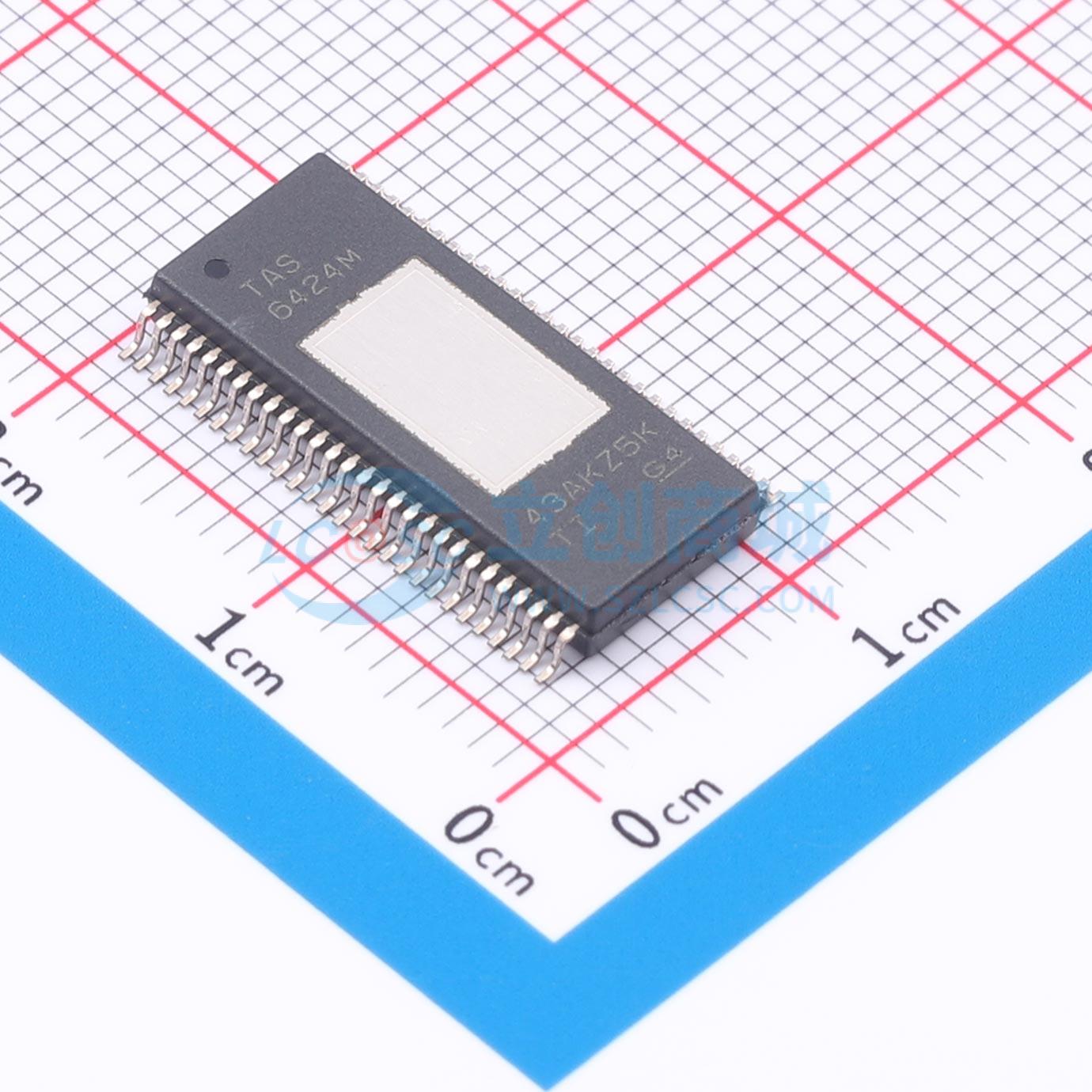

温馨提醒：图片仅供参考，商品以实物为准
TAS6424MQDKQRQ1
2.1MHz数字输入4通道汽车用D类音频放大器（具有负载突降保护和诊断功能）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TAS6424M-Q1 具有负载突降保护功能的汽车类 45W、2MHz、4 通道、4.5V 至 18V 数字输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS6424MQDKQRQ1
- 商品编号
- C4990779
- 商品封装
- HSSOP-56
- 包装方式
- 编带
- 商品毛重
- 0.925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 80Wx2@2Ω | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.02% | |
| 静态电流(Iq) | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 电源纹波抑制比(PSRR) | 75dB | |
| 效率 | 86% |
商品概述
TAS6424M-Q1 器件是一款四通道数字输入 D 类音频放大器，其实现了 2.1MHz PWM 开关频率，并以非常小的 PCB 尺寸实现了成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质。 输出开关频率既可以设置为高于调幅(AM) 频带，以消除 AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于 AM 频带，以优化器件效率。 该器件具有内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合的高频扬声器，以帮助缩短制造过程中的测试时间。 TAS6424M-Q1 D 类音频放大器专为汽车音响主机和外部放大器模块而设计。在 14.4V 电源电压条件下，当负载为 4Ω、THD+N 为 10% 时，该器件可提供四通道的 27W 输出功率；当负载为 2Ω、THD+N 为 10% 时，该器件可提供 45W 的输出功率。
商品特性
- 符合面向汽车应用的 AEC-Q100 应用
- 器件温度等级 1：-40°C 至 +125°C TA
- 高级负载诊断
- 无需输入时钟即可进行直流诊断
- 交流诊断可进行高频扬声器检测，提供阻抗和相位响应
- 可轻松满足 CISPR25-L5 EMC 规范
- 音频输入：4 通道 I²S 或 4/8 通道 TDM 输入，输入采样率：44.1kHz、48kHz、96kHz，输入格式：16 位至 32 位 I²S 和 TDM
- 音频输出：四通道桥接式负载(BTL)，双通道并联桥接式负载(PBTL)，高达 2.1MHz 的输出开关频率，在 4Ω 负载、14.4V 电源电压和 10% THD 的条件下，输出功率为 27W BTL，在 2Ω 负载、14.4V 电源电压和 10% THD 条件下，输出功率为 45W BTL，在 2Ω 负载、18V PBTL 和 10% THD 的条件下，输出功率为 80W
- 在 4Ω 负载和 14.4V 电源电压条件下的音频性能 BTL：输出功率为 1W 时，THD+N < 0.02%，42μV_RMS 输出噪声，–90dB 串扰
- 负载诊断功能：输出负载开路和短路，输出至电池短路或接地短路，线路输出检测高达 6kΩ，独立于主机运行
- 保护：输出限流，输出短路保护，40V 负载突降，可承受接地开路和电源开路，直流偏移，过热，欠压和过压
- 常规运行：4.5V 至 18V 电源电压
- I²C 控制具有 4 个地址选项，削波检测及热告警
应用领域
- 汽车音响主机
- 汽车外部放大器
