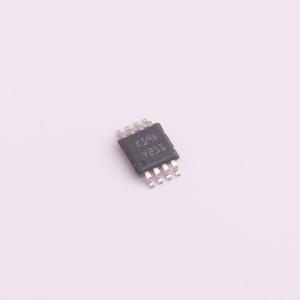

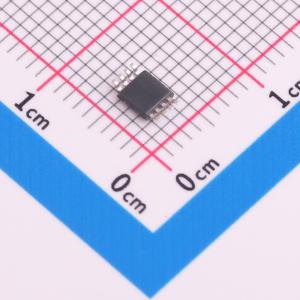

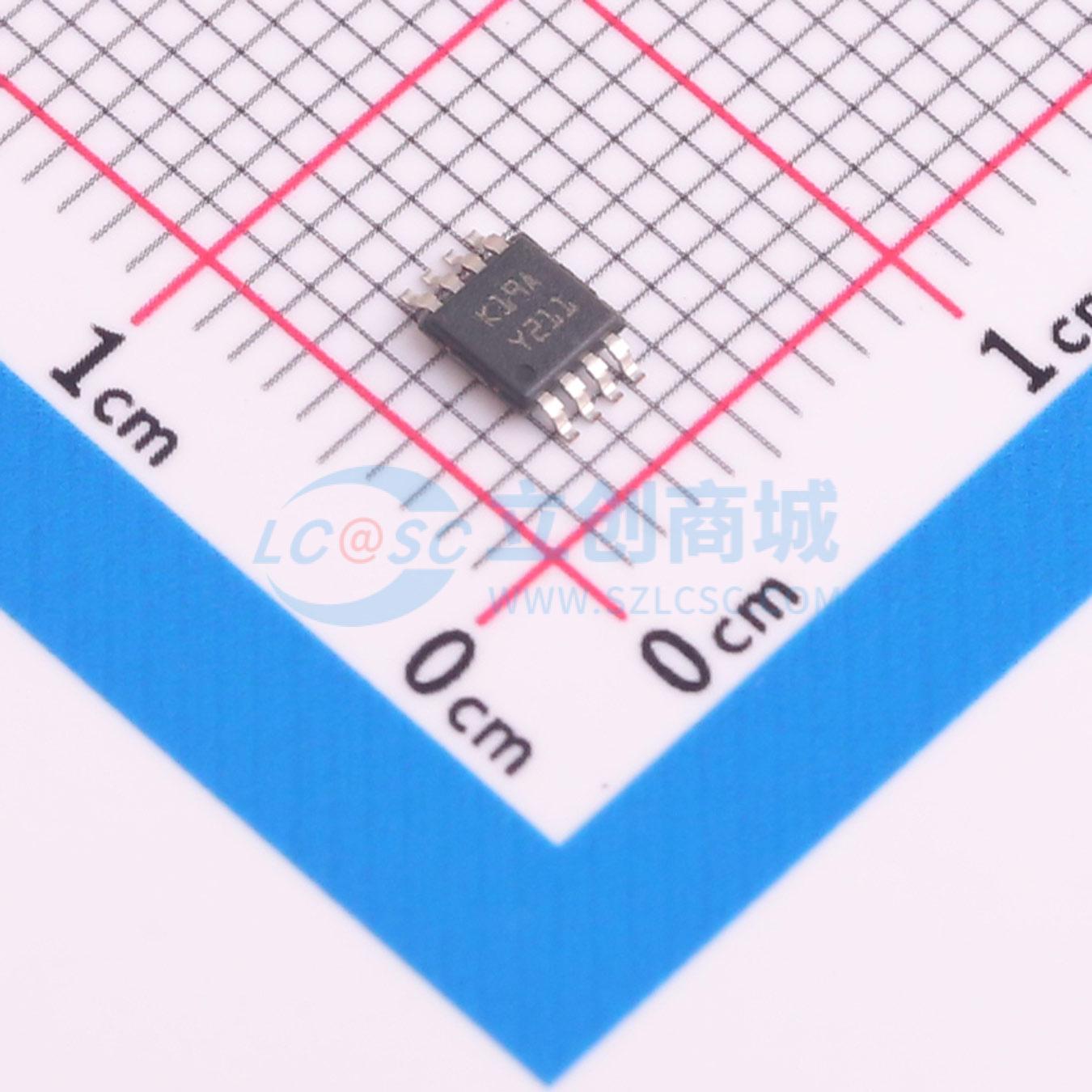

TS419IST
360毫瓦单声道放大器带待机模式
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 360mW单路音频放大器，支持高电平有效待机模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS419IST
- 商品编号
- C4990724
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 367mWx1@16Ω | |
| 工作电压 | 2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 95dB | |
| 电源纹波抑制比(PSRR) | 56dB |
商品概述
TS419/TS421是一款单声道音频功率放大器，可在BTL模式下驱动16或32 Ω的听筒或受话器扬声器。这种配置的主要优点是无需使用体积较大的输出电容。 该放大器能够在低电压下工作，在5 V电源供电、音频带宽内总谐波失真加噪声（THD + N）为0.2%的条件下，每通道可向16 Ω负载提供高达220 mW的连续平均功率。 通过外部控制的待机模式可将电源电流降至10 nA（典型值）。 TS419 / TS421可通过外部增益设置电阻进行配置。
商品特性
- 工作电压VCC范围为2 V至5.5 V
- 待机模式：高电平有效（TS419）或低电平有效（TS421）
- 向16 Ω负载输出功率：在总谐波失真加噪声（THD + N）最大为0%时，约V电压下为367 mW；在总谐波失真加噪声（THD + N）最大为1%时，5 V电压下为295 mW，3.3 V电压下为110 mW。
- 低功耗：最大2.5 mA
- 高信噪比：5 V电压下为95 dB（A）
- 电源抑制比（PSRR）：1 kHz时典型值为56 dB，217 Hz时为46 dB
- 短路保护
- 开关咔嗒声抑制电路
- 提供MiniSO8和DFN 3x3封装
应用领域
- 16/32 Ω听筒或受话器扬声器驱动
- 移动电话和无绳电话（模拟/数字）
- 个人数字助理（PDA）和计算机
- 便携式设备
