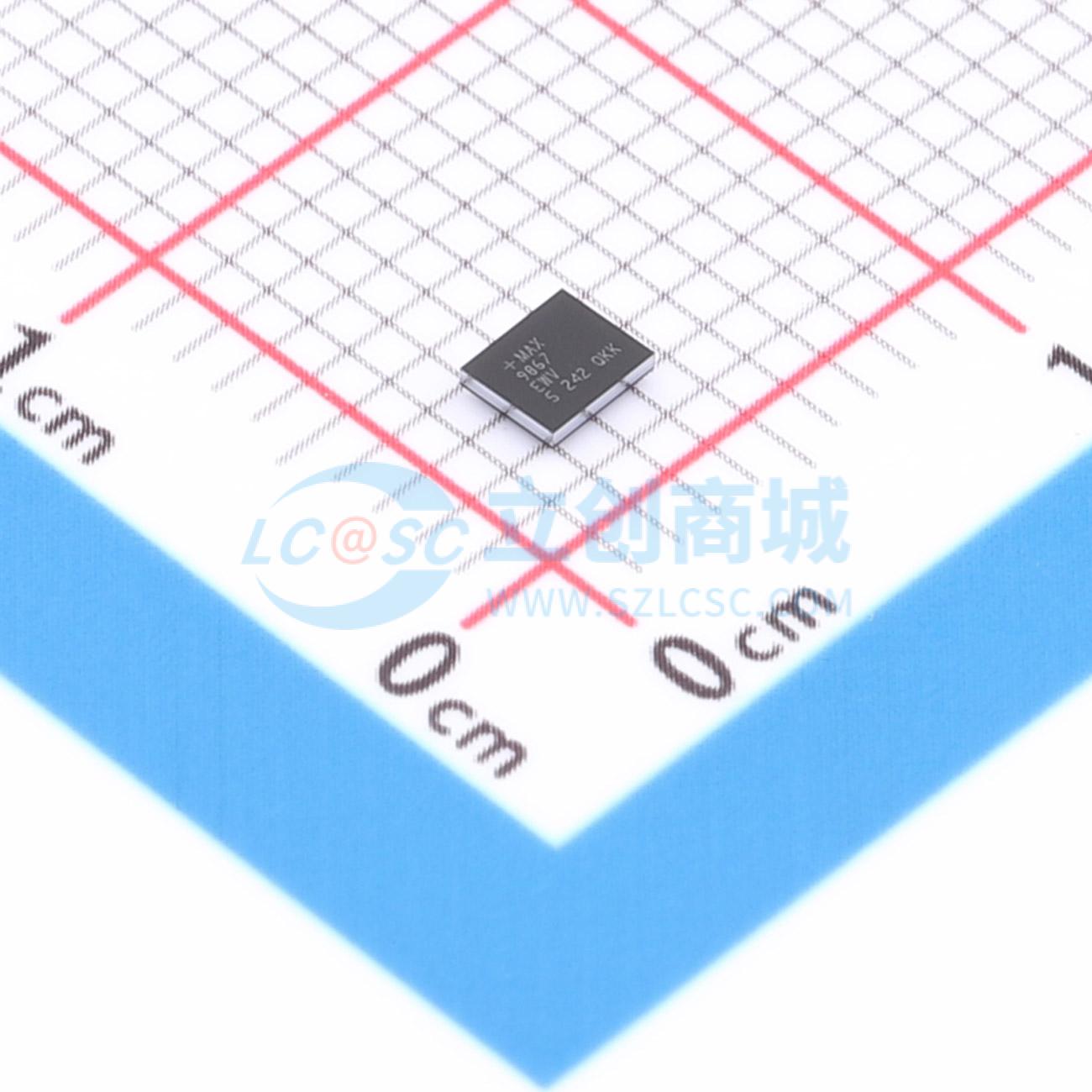

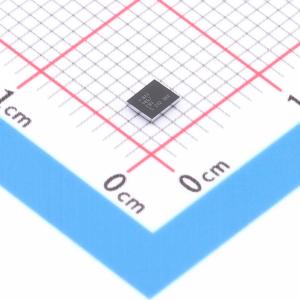

温馨提醒：图片仅供参考，商品以实物为准

MAX9867EWV+T

超低功耗立体声音频编解码器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、立体声音频编解码器，集成电池测量ADC和无需电容的耳机放大器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9867EWV+T
商品编号: C4990523
商品封装: WLP-30
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX9867是一款超低功耗立体声音频编解码器，专为手机和便携式游戏机等便携式消费设备而设计。该器件具备立体声差分麦克风输入，可连接模拟或数字麦克风。单端线路输入配备可配置前置放大器，可发送至ADC进行录音，或直接路由至耳机放大器进行播放。辅助ADC路径可用于跟踪任何直流电压。立体声耳机放大器支持差分、单端和无电容输出配置。采用无电容输出配置时，该器件可向32Ω耳机输出10mW功率。完善的咔嗒声和爆音抑制电路可在音量变化以及启动或关闭期间抑制可听的咔嗒声和爆音。利用美信（Maxim）专有的数字电路，该器件可接受任何可用的10MHz至60MHz系统时钟。这种架构无需外部PLL和多个晶体振荡器。立体声ADC和DAC路径提供用户可配置的语音频段或音频频段数字滤波器。语音频段滤波器在GSM数据包频率处提供额外衰减，在fS/2处的阻带衰减大于70dB。 MAX9867采用单一1.8V电源供电，支持1.65V至3.6V逻辑电平。I2C两线串行接口可对音量、信号混合和一般工作模式进行控制。 MAX9867采用2.2mm x 2.7mm、0.4mm焊球间距的WLP封装。也提供32引脚、5mm x 5mm的TQFN封装。

商品特性

1.8V单电源供电
6.7mW播放功耗
90dB立体声DAC，8kHz ≤ fS ≤ 48kHz
85dB立体声ADC，8kHz ≤ fS ≤ 48kHz
电池测量辅助ADC
支持10MHz至60MHz之间的任何主时钟
支持立体声数字麦克风输入
立体声模拟差分麦克风输入
立体声耳机放大器：差分、单端或无电容
立体声线路输入语音频段滤波器，阻带衰减大于70dB
1.65V至3.6V数字接口电源电压
I2S/TDM兼容数字音频总线
30凸点、2.2mmx2.7mm、0.4mm间距WLP

应用领域

手机
便携式游戏设备
便携式导航设备
便携式多媒体播放器
无线耳机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频接口芯片
	接口类型	串行；I2C
