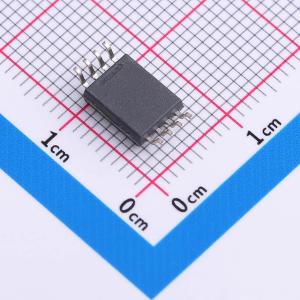

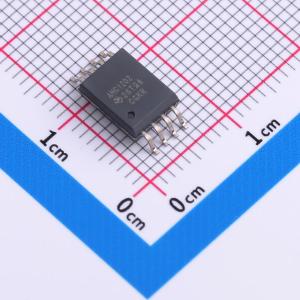

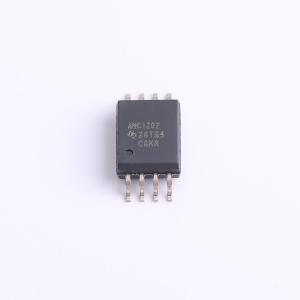

温馨提醒：图片仅供参考，商品以实物为准
AMC1202DWVR
精密、±50mV输入、基本隔离放大器
- 描述
- AMC1202 ±50mV 输入、精密电流检测基本隔离式放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC1202DWVR
- 商品编号
- C4990158
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±64mV | |
| 带宽(-3db) | 280kHz | |
| 增益 | 41 | |
| 输入失调电压(Vos) | 2.5uV | |
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 共模抑制比(CMRR) | -100dB | |
| 功能特性 | 全差分拓扑；故障检测；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 3V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -55℃~+125℃ |
商品概述
AMC1202 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离层隔开。该隔离栅经认证可提供高达 3kVRMS 的基本电隔离，符合VDE V 0884-11 和 UL1577 标准，并且可支持最高 1kVRMS 的工作电压。该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护电压较低的器件免受高电压冲击。AMC1202 的输入针对直接连接低阻抗分流电阻器或其他具有低信号电平的低阻抗电压源的情况进行了优化。出色的直流精度和低温漂支持在 –40°C 至 +125°C 的整个汽车温度范围内，在 PFC 级、直流/直流转换器、牵引逆变器和 OBC 中进行精确的电流控制。集成的无分流器和无高侧电源检测功能可简化系统级设计和诊断。
商品特性
- ±50mV 输入电压范围，针对使用分流电阻器测量电流进行了优化
- 固定增益:41
- 低直流误差:失调电压误差最大±50μV；温漂最大±0.8µV/°C；增益误差最大±0.2%；增益漂移最大±35ppm/°C；非线性度最大0.03%
- 高侧和低侧可在 3.3V 或 5V 电压下运行
- 失效防护输出
- 高 CMTI:最小 100kV/µs
- 低 EMI，符合 CISPR-11 和 CISPR-25 标准
- 4250-V 基本隔离，符合 DIN VDE V0884-11:2017-01；符合 UL1577 标准，支持长达 1 分钟的 3000VRMS 隔离
应用领域
- HEV/EV 充电桩
- HEV/EV 车载充电器 (OBC)
- HEV/EV 直流/直流转换器
- HEV/EV 牵引逆变器
