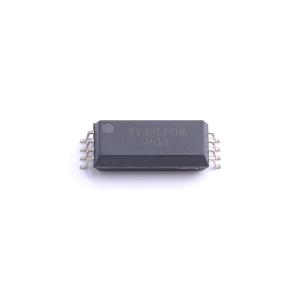

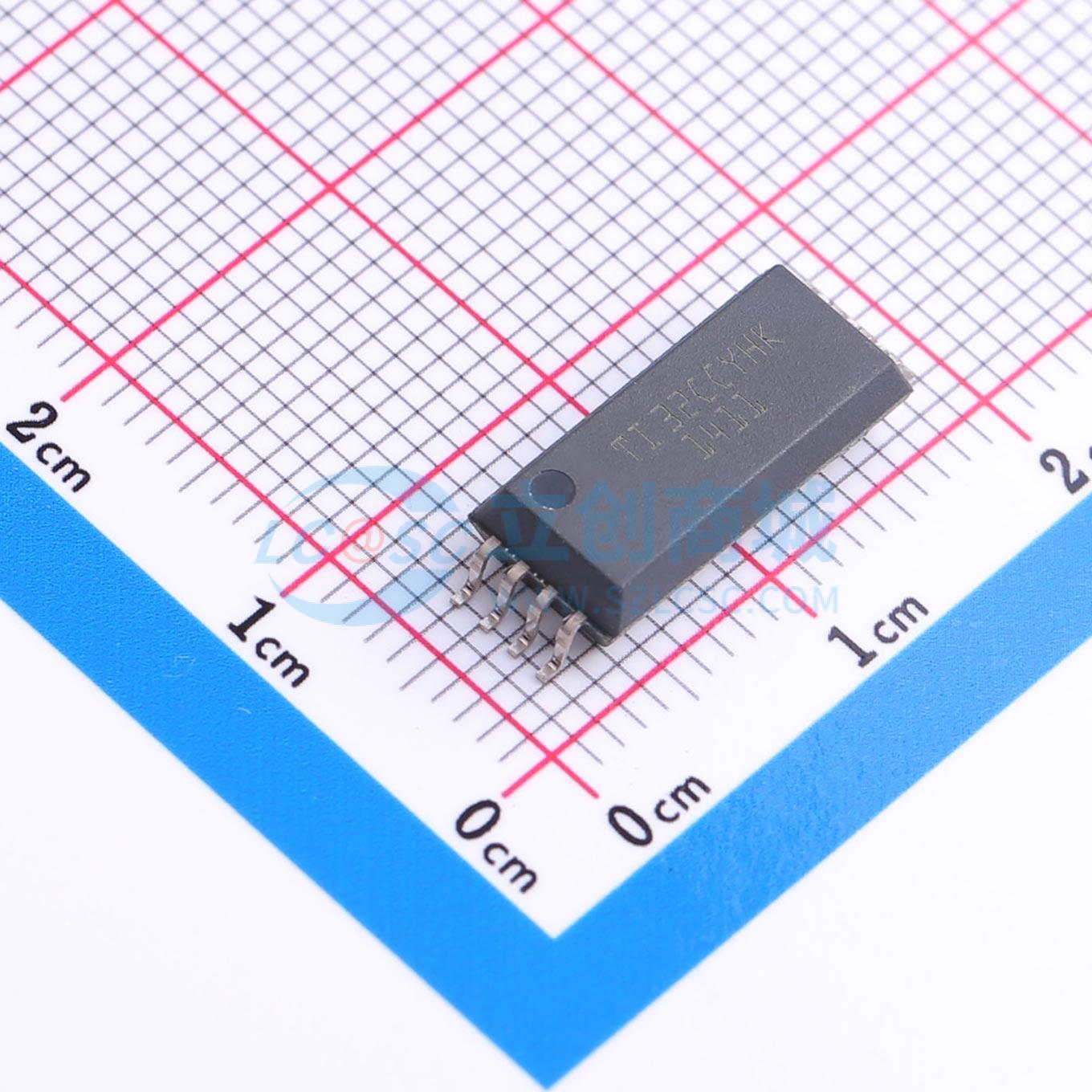

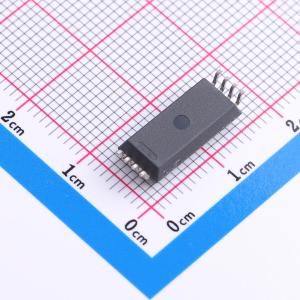

AMC1411DWLR

高阻抗2V输入增强型隔离放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1411 具有高 CMTI 的 2V 输入、精密电压检测增强型隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1411DWLR
商品编号: C4990161
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

AMC1411 是一款隔离式精密放大器，放大器的输出与输入电路由抗电磁干扰性能极强的电容隔离层隔开。该隔离层经认证可提供高达 7.5kVRMS 的增强型电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1600VRMS 的工作电压。该隔离层可将系统中以不同共模电压电平运行的各器件隔开，防止高电压冲击导致低压侧器件电气损坏或对操作员造成伤害。 AMC1411 的高阻抗输入针对与高阻抗电阻分压器或其他高阻抗电压信号源的连接进行了优化。出色的直流精度和低温漂移支持精确的电压检测，适用于直流/直流转换器、太阳能或风力涡轮机逆变器、交流电机驱动器或其他必须在高电压、高海拔或高度污染环境下运行的应用。 AMC1411 的工业工作温度范围为 – 40°C 至 +125°C ，支持低至 -55°C 的工作温度。

商品特性

优化了 2V 高阻抗输入电压范围，可实现隔离式电压测量
固定增益：1.0 V/V
低直流误差：
- 失调电压误差 ±1.5mV（最大值）
- 温漂： ±10μV/°C（最大值）
- 增益误差： ±0.2%（最大值）
- 增益漂移： ±30ppm/°C（最大值）
- 非线性 0.04%（最大值）
高侧和低侧以 3.3V 或 5V 电压运行
高侧电源缺失检测功能
高 CMTI：100kV/µs（最小值）
≥15.7mm 爬电距离，扩展型 SOIC 封装
增强隔离型：
- 10600-VPK 增强型隔离，符合 DIN VDE V 0884-11：2017-01
- 符合 UL1577 标准且长达 1 分钟的 7500VRMS 隔离
可在工业级工作温度范围内正常工作： - 40°C 至 +125°C

应用领域

电机驱动器
变频器
光伏逆变器
风力涡轮机逆变器
铁路运输系统

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	-
	带宽(-3db)	275kHz
	增益	1
	增益带宽积(GBP)	-
	输入失调电压(Vos)	100uV

	属性	参数值
	输入偏置电流(Ib)	3.5nA
	输出类型	差分
	隔离电压(Vrms)	7500
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
