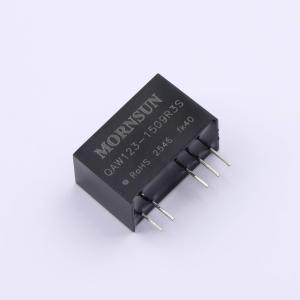

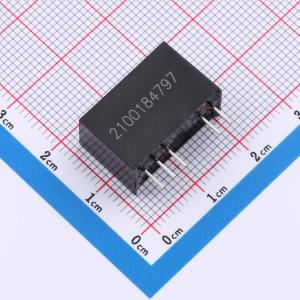

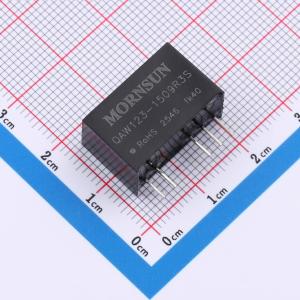

QAW123-1509R3S
IGBT驱动器专用DC/DC模块电源，满足加强绝缘，采用非对称式电压输出，具短路保护和自恢复能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1、满足加强绝缘 2、隔离电压5000VAC 3、局部放电1700V 4、CMTI>200kV/µs 5、最大容性负载1000µF 6、超小隔离电容3.5pF( typ.) 7、输入电压范围宽至9~15VDC 8、效率高达87% 9、超小型SIP封装 10、工作温度范围:-40℃to+105℃ 11、可持续短路保护 12、兼容QAW123-1509R3&QAW123-1509R3G
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QAW123-1509R3S
- 商品编号
- C52748234
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 6.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 输出功率 | - | |
| 工作电压(Vin) | 9V~15V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | -9V；15V | |
| 输出电流(最大值) | 100mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 稳压类型 | - |
商品概述
该系列是专为IGBT驱动器设计的DC-DC模块电源，其内部采用非对称式电压输出形式，以尽可能减小IGBT的驱动损耗，同时具备输出短路保护及自恢复能力。
商品特性
- 满足加强绝缘
- 隔离电压 5000VAC
- 局部放电 1700V
- CMTI > 200kV/µs
- 最大容性负载 2200µF
- 超小隔离电容 3.5pF（典型值）
- 效率高达 87%
- 超小型 SIP 封装
- 工作温度范围：-40℃ 至 +105℃
- 可持续短路保护
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源
