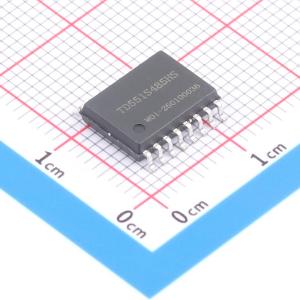

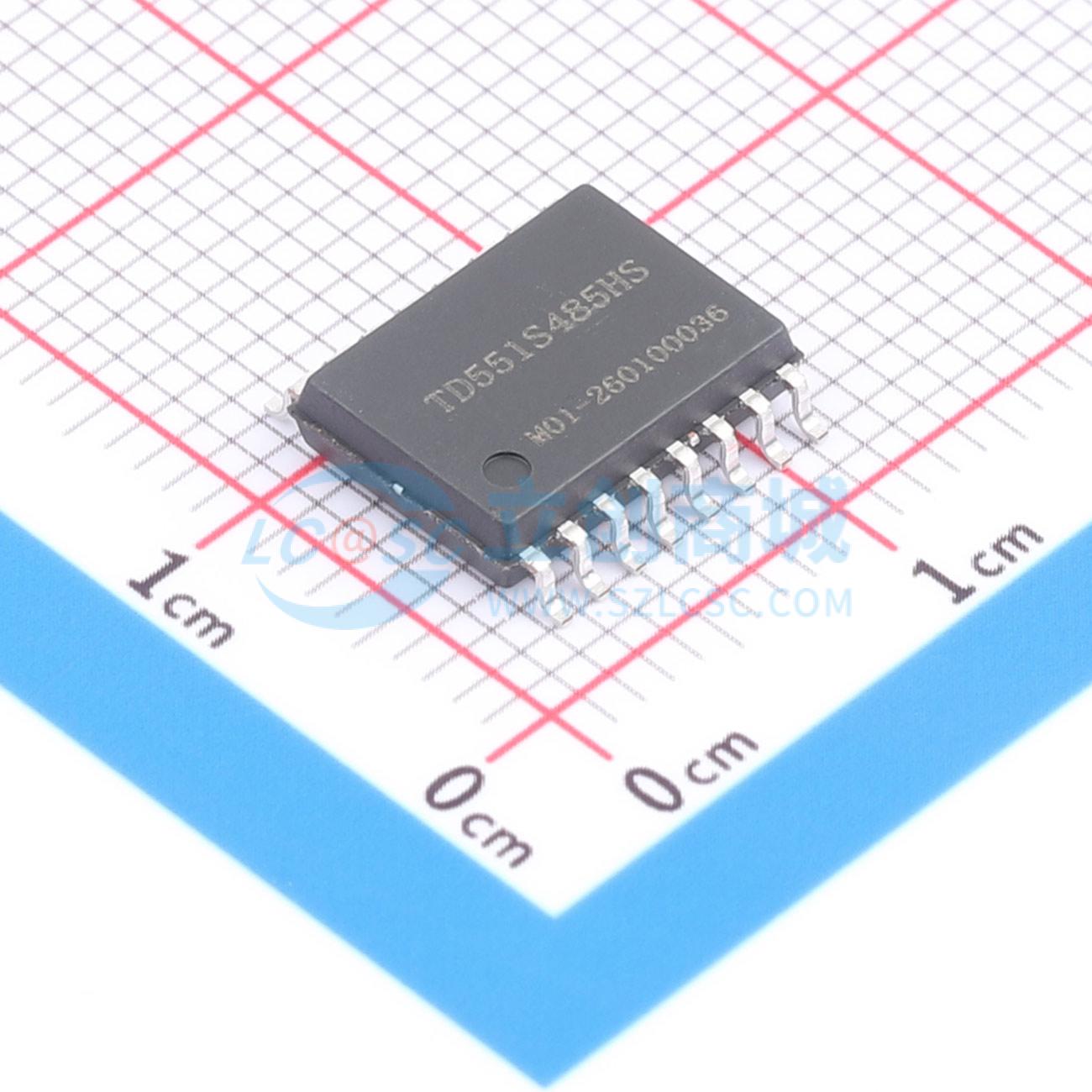

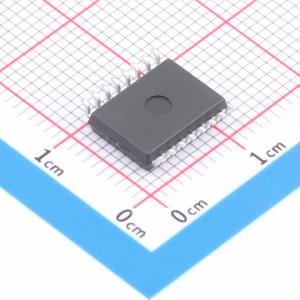

温馨提醒：图片仅供参考，商品以实物为准
TD551S485HS
SOIC16封装RS485半双工隔离收发器，集成隔离电源，具过载和短路保护，适用于多节点设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1、超小，超薄，芯片级SOIC16封装 2、符合TIA/EIA-485-A标准 3、宽供电电源范围3.0V至5.5V 4、集成高效隔离电源，具有过载和短路保护 5、I/O电压范围支持3.3V和5V微处理器 6、隔离耐压高达 5000Vrms 7、总线静电防护能力高达 +-8kV(HBM)/±4kV(接触放电) 8、通讯速率20Mbps 9、高共模瞬态抗扰度180kV/μs（典型值） 10、纳秒级通讯延时 11、1/8 单位负载，总线负载能力高达 256 节点 12、总线失效保护 13、总线驱动短路保护 14、工业级工作温度范围：-40℃to+125℃ 15、升级替换TDA51S485HC
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TD551S485HS
- 商品编号
- C52748347
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.869853克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器(带电源) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 失效保护电路 |
商品概述
TD551S485HS 是一款专为RS-485/RS-422总线网络设计的隔离型半双工增强型收发器，具备高电磁抗扰度和低辐射特性，完全符合TIA/EIA-485-A标准。该器件采用1/8单位负载设计，总线负载能力高达256个节点，满足多节点应用需求，总线传输速率可达20Mbps。其高绝缘能力可有效防止数据总线或其他电路上的噪声和浪涌干扰或损坏本地接地端的敏感电路。高共模瞬态抗扰度确保数字信号的正确传输。器件在A、B引脚进行了重点可靠性增强设计，包括驱动器过流保护和增强型ESD防护，其A、B端口ESD承受能力可达±8kV（人体放电模型）及±4kV（接触放电）。此外，器件集成高效隔离电源，具有过载和短路保护功能，支持宽范围供电电源（3.0V~5.5V）和3.3V/5V微处理器I/O电压，隔离耐压高达5000Vrms，工作温度范围为-40℃~+125℃。
商品特性
- 超小、超薄芯片级SOIC16封装
- 符合TIA/EIA-485-A标准
- 宽供电电源范围：3.0V~5.5V
- 集成高效隔离电源，具备过载和短路保护
- I/O电压范围支持3.3V和5V微处理器
- 隔离耐压高达5000Vrms
- 总线静电防护能力高达±8kV（人体放电模型）/±4kV（接触放电）
- 通讯速率20Mbps
- 高共模瞬态抗扰度：180kV/μs（典型值）
- 纳秒级通讯延时
- 1/8单位负载，总线负载能力高达256节点
- 总线失效保护
- 总线驱动短路保护
- 工业级工作温度范围：-40℃~+125℃
应用领域
- 工业自动化
- 楼宇自动化
- 智能电表
- 远距离信号交互与传输
