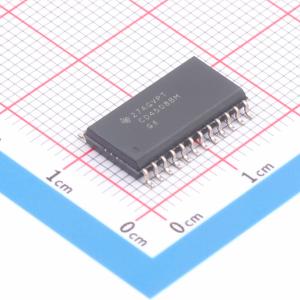

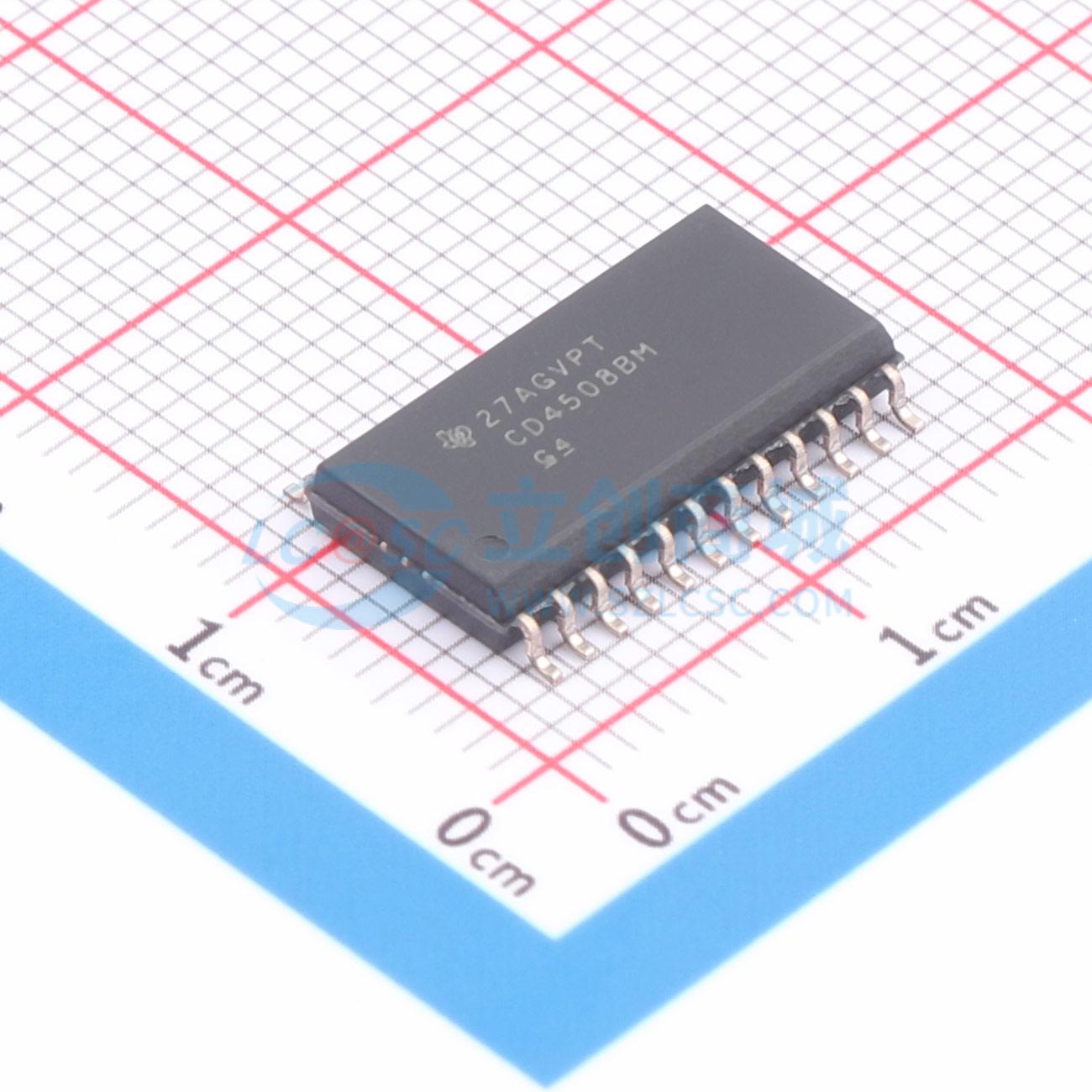

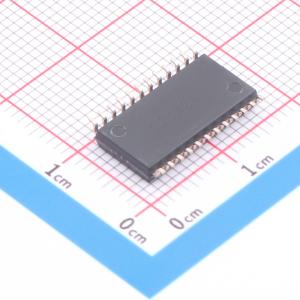

温馨提醒：图片仅供参考，商品以实物为准

CD4508BM96

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4508B CMOS 二路 4 位锁存器
品牌名称: TI(德州仪器)
商品型号: CD4508BM96
商品编号: C4989165
商品封装: SOIC-24
包装方式: 编带
商品毛重: 0.895克(g)

商品参数

商品概述

CMOS双4位锁存器，高压型（额定电压20V）。CD4508B双4位锁存器包含两个相同的4位锁存器，分别带有STROBE、RESET和OUTPUT DISABLE控制。当STROBE线处于高电平时，若DISABLE线处于低电平，“D”输入端的数据会出现在对应的“Q”输出端。将STROBE线变为低电平可将数据锁存到锁存器中。复位线为高电平时，无论STROBE输入处于什么状态，都会强制输出为低电平。DISABLE输入为高电平时，输出被强制为高阻态，适用于总线应用。CD4508B有多种封装可供供货:24引脚密封双列直插陶瓷封装（后缀F3A）、24引脚双列直插塑料封装（后缀E）、24引脚小外形封装（后缀M、M96和NSR），以及24引脚薄型收缩小外形封装（后缀PW和PWR）。CD4508B与工业型号MC14508相似。

商品特性

两个独立的4位锁存器
每个4位锁存器配有独立主复位
三态输出，带有高阻态，适用于总线应用
中速运行:在VDD=10V、CL=50pF条件下，tPHL = tPLH = 70 ns（典型值）
在20V条件下对静态电流进行100%测试
支持5V、10V、15V参数额定值
标准化对称输出特性
在全封装温度范围内，18V条件下最大输入电流为1μA；18V、25℃条件下为100nA
全封装温度范围内的噪声容限:VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
满足JEDEC暂定标准No.13B“B系列CMOS器件描述标准规范”的所有要求

应用领域

缓冲存储
保持寄存器
数据存储与多路复用

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	3V~18V
	通道数	2
	拉电流(IOH)	1.5mA
	灌电流(IOL)	1.5mA

	属性	参数值
	传播延迟(tpd)	70ns
	系列	CD4508
	工作温度	-55℃~+125℃
	建立时间	25ns
	保持时间	0ns
	静态电流(Iq)	0.04uA
