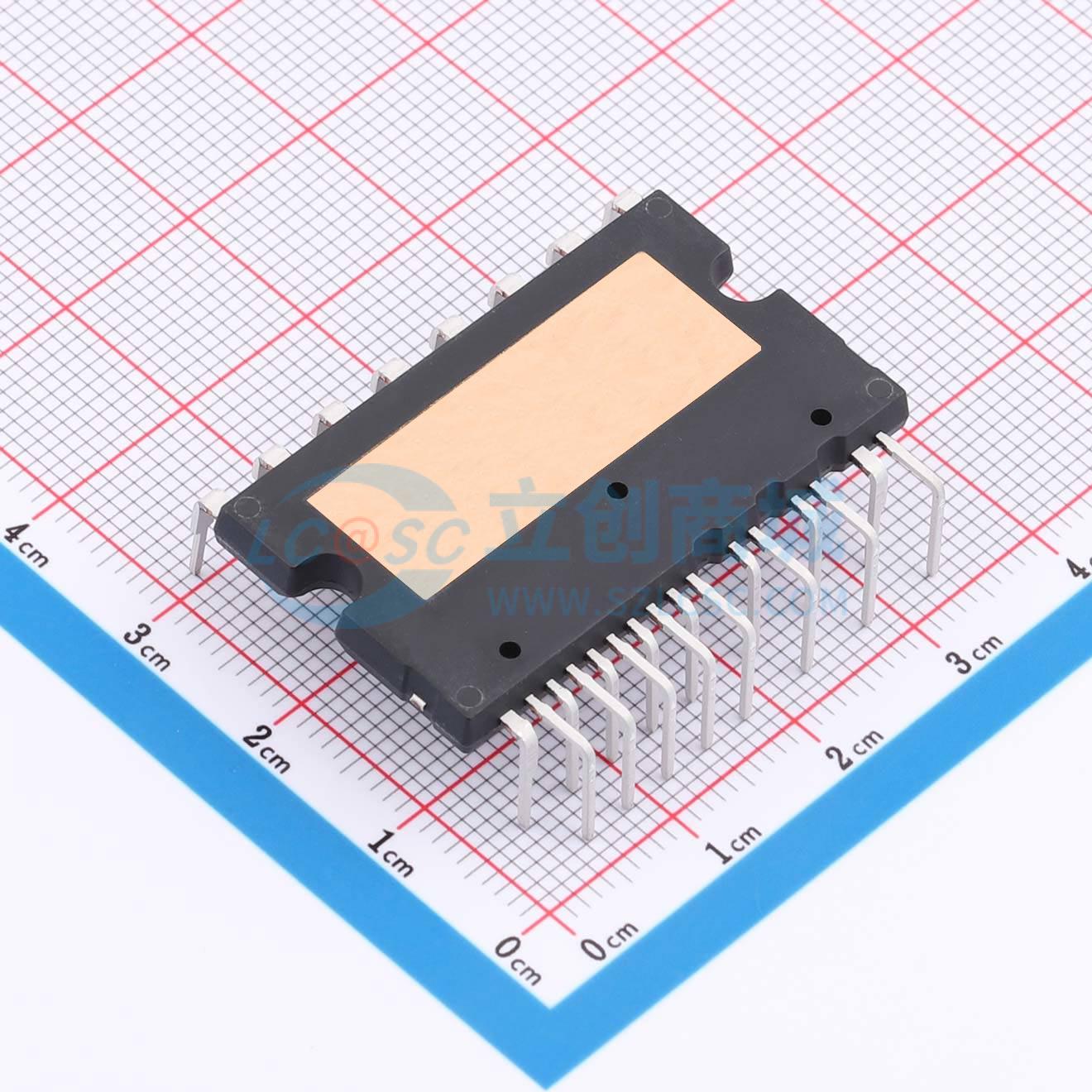

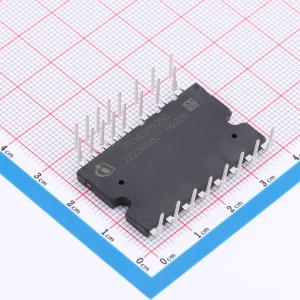

温馨提醒：图片仅供参考，商品以实物为准
IFCM15P60GD
集成控制电源系统，三相桥600V/15A，单相PFC 650V/30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CIPOsTM模块系列可集成各种功率和控制组件，以提高可靠性、优化PCB尺寸和系统成本。它旨在通过单相PFC控制三相交流电机和永磁电机，适用于变速驱动器，如空调和低功率电机驱动器。其封装概念特别适用于需要良好热传导和电气隔离、EMI安全控制和过载保护的电源应用。TRENCHSTOPTM IGBT3和反并联二极管与优化的SOI栅极驱动器相结合，具有出色的电气性能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IFCM15P60GD
- 商品编号
- C535974
- 商品封装
- DIP-24
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 漏源电压(Vdss) | 650V；600V | |
| 连续漏极电流(Id) | 15A；30A | |
| 开关频率 | 20kHz；60kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 14.5V~18.5V | |
| 高侧偏置电压(Vbs) | 13.5V~18.5V | |
| 配置 | 三相桥 | |
| 耗散功率(Pd) | 49.8W | |
| 静态电流(Iq) | 300uA；370uA |
应用领域
- 家用电器
- 低功率电机驱动
