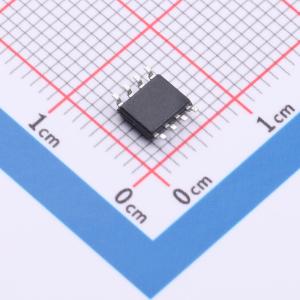

温馨提醒：图片仅供参考，商品以实物为准
TL082DR-TD
通用JFET双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL082是一款采用高速J-FET输入的双运算放大器，由高压J-FET和双极晶体管组成。它具有高转换速率、低输入偏置电流和失调电流，以及低失调电压温度系数。工作温度范围为0°C至70°C
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TL082DR-TD
- 商品编号
- C52741413
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 2 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电压(Vos) | 2mV | |
| 共模抑制比(CMRR) | 95dB | |
| 压摆率(SR) | 13V/us |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 60mA | |
| 工作温度 | -20℃~+85℃ | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 输入失调电流(Ios) | 50pA | |
| 功能特性 | 短路保护 |
商品概述
TL082DR-TD是一款高速JFET输入双运算放大器，在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。该器件具有高压摆率、低输入偏置和失调电流以及低失调电压温度系数。TL082DR-TD采用SOP8和DIP8封装。
商品特性
- 低功耗：1.4 mA/ch
- 宽共模电压范围
- 宽差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 低总谐波失真：0.003%
- 高输入阻抗JFET输入级
- 高压摆率：13 V/μs
- 高增益带宽积：3MHz
应用领域
- 工业控制电子
- 白色家电
- 移动电子
