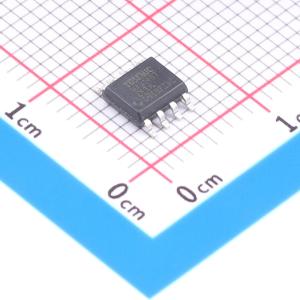

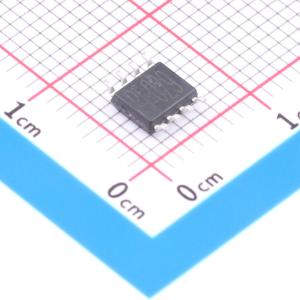

温馨提醒：图片仅供参考，商品以实物为准
MAX1487EESA-TD
3.3V供电半双工低功耗RS-485收发器，具备多种保护功能和强抗噪能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX1487收发器用于RS-485和RS-422通信。每个部分包含一个驱动器和一个接收器。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- MAX1487EESA-TD
- 商品编号
- C52741426
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
MAX1487EESA-TD是一款采用3.3V供电、半双工、低功耗的RS-485收发器，完全符合TIA/EIA-485标准要求。该器件包含一个驱动器和一个接收器，两者均可独立启用和禁用。当两者均被禁用时，驱动器和接收器输出均呈现高阻态。MAX1487EESA-TD具有1/8单位负载，允许在同一通信总线上连接多达32个该型号收发器，可实现高达10Mbps的无差错数据传输。该器件工作电压范围为3.0V至3.6V，并具备故障安全、过温保护、限流保护和过压保护等功能。其标准接收器输入阻抗为12kΩ（1单位负载），而该收发器的接收器具有1/8单位负载的输入阻抗（96kΩ），允许在一条总线上并联多达32个收发器。为避免故障或总线冲突导致过大输出电流和功耗，采用了两种保护机制：首先，在整个共模电压范围内提供快速的短路保护（过流保护）；其次，当芯片结温超过140°C时，热关断电路会强制驱动器输出进入高阻态。
商品特性
- 3.3V供电，半双工工作模式
- 1/8单位负载，允许总线上最多连接32个设备
- 驱动器输出短路保护功能
- 过温保护功能
- 低功耗关断功能
- 接收器开路保护功能
- 强大的抗噪声能力
- 集成瞬态电压耐受功能
- 在电气噪声环境下，传输速率最高可达10Mbps
