- 引脚图
温馨提醒：图片仅供参考，商品以实物为准

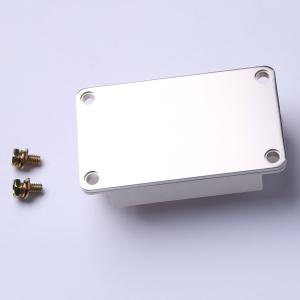

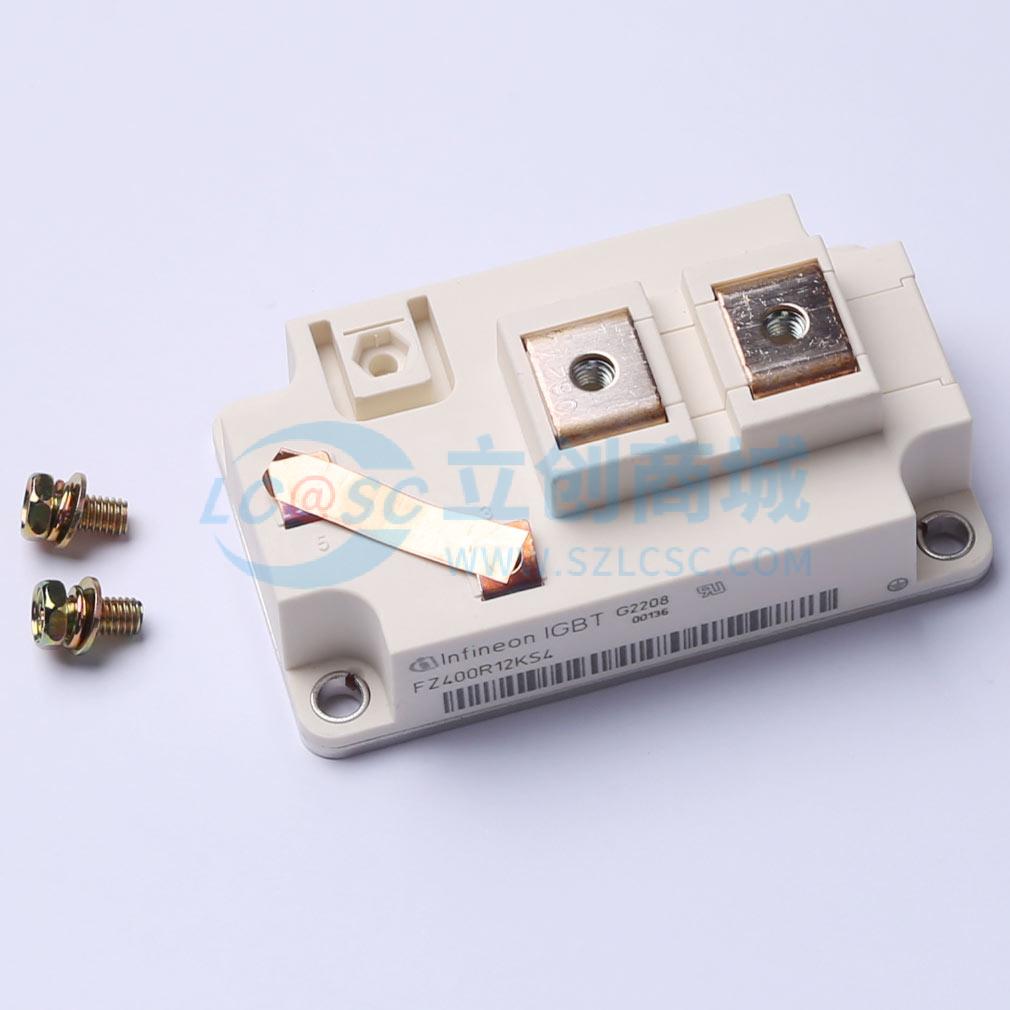

FZ400R12KS4
三件套 适用于高频开关的IGBT模块，具备高短路能力、低开关损耗和高稳健性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT模块
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FZ400R12KS4
- 商品编号
- C535634
- 包装方式
- 盒装
- 商品毛重
- 349克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 2.5kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 510A；400A | |
| 集电极脉冲电流(Icm) | 800A | |
| 集电极截止电流(Ices) | 5mA | |
| 集射极饱和电压(VCE(sat)) | 3.2V | |
| 栅极阈值电压(Vge(th)) | 3.85V；4.5V；5.5V；6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 26nF | |
| 反向传输电容(Cres) | 1.7nF | |
| 开启延迟时间(Td(on)) | 110ns；100ns | |
| 关断延迟时间(Td(off)) | 550ns；530ns | |
| 导通损耗(Eon) | 22mJ | |
| 关断损耗(Eoff) | 29mJ | |
| 工作温度 | -40℃~+125℃ |
