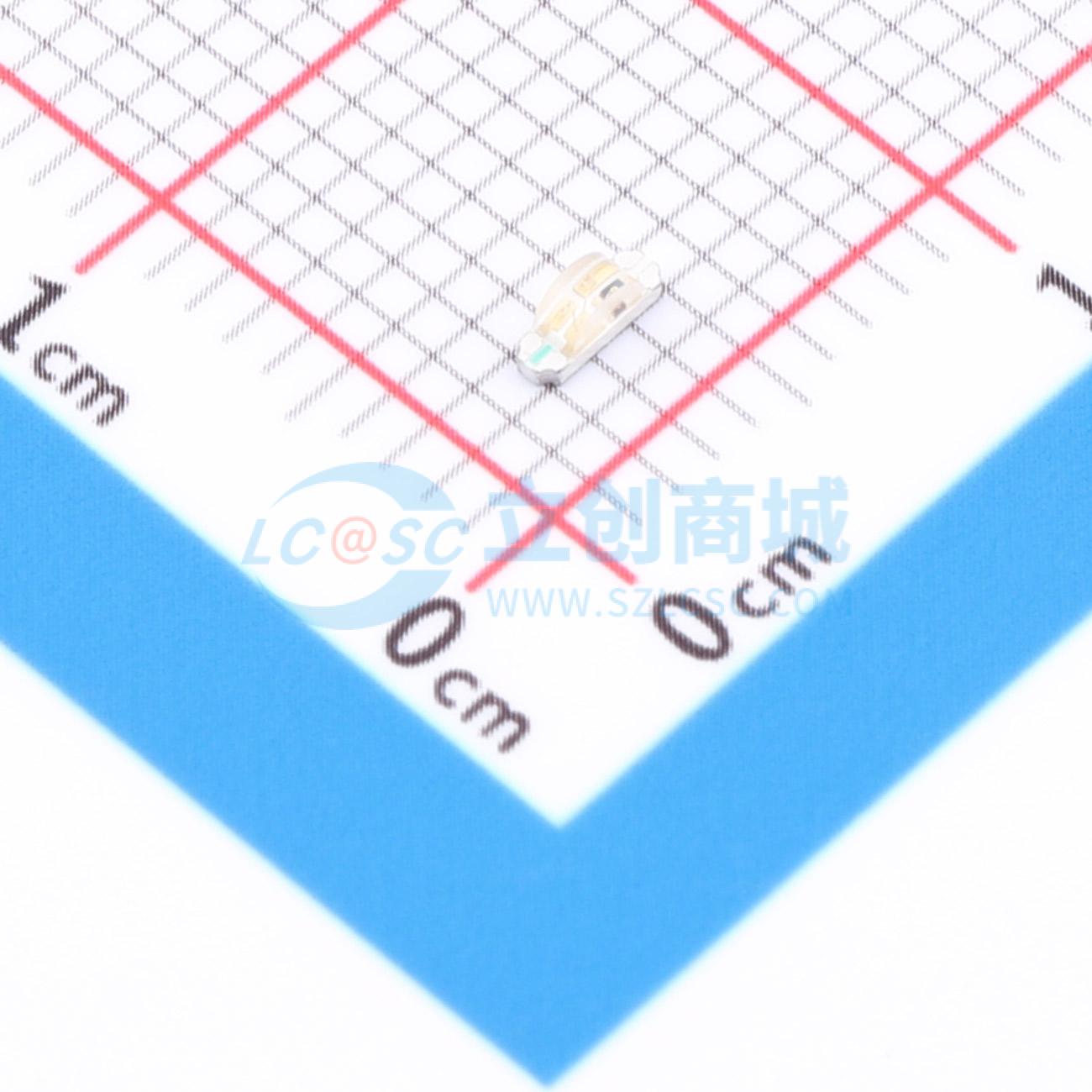

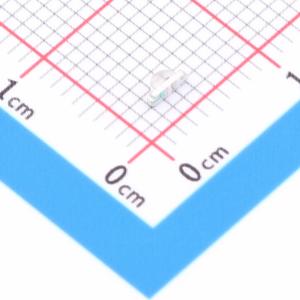

温馨提醒：图片仅供参考，商品以实物为准
CT-3210UBGOC-P15-4B
蓝绿橙共阳三色贴片式发光二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1204蓝绿橙4脚共阳贴片式发光二极管
- 品牌名称
- 冲天
- 商品型号
- CT-3210UBGOC-P15-4B
- 商品编号
- C52676088
- 商品封装
- SMD-4P,3.2x1mm
- 包装方式
- 编带
- 商品毛重
- 0.0307克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED | |
| 二极管配置 | 共阳极 | |
| 主波长-红 | - | |
| 主波长-绿 | 580nm~590nm | |
| 主波长-蓝 | 458nm~468nm | |
| 发光角度 | 120° | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | - | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | 525nm | |
| 峰值波长-蓝 | 464nm | |
| 载带方式 | 侧贴 | |
| 工作温度 | -40℃~+85℃ | |
| 灯头类型 | - | |
| 长度 | 3.2mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 1mm | |
| 高度 | 1.5mm | |
| 脚间距 | - | |
| 发光强度-红 | - | |
| 发光强度-绿 | 325mcd~425mcd | |
| 发光强度-蓝 | 45mcd~80mcd | |
| 正向压降(Vf)-红 | - | |
| 正向压降(Vf)-绿 | 2.6V~3V | |
| 正向压降(Vf)-蓝 | 2.6V~3V | |
| 正向电流-红 | - | |
| 正向电流-绿 | 20mA | |
| 正向电流-蓝 | 20mA | |
| 功率-红 | - | |
| 功率-绿 | 70mW | |
| 功率-蓝 | 70mW |
商品概述
外观尺寸为3.2×1.0×1.5毫米，颜色为蓝绿橙，采用透明胶体。产品符合EIA规范标准包装，为环保产品，满足ROHS要求。适用于自动贴片机及红外线回流焊制程。光电参数测试环境温度为Ta=25℃。正向电压公差为REF/VF: ±0.1V，亮度公差为CAT/IV: ±15%，波长公差为HUE/WD: ±1nm。存储建议：未开封原始包装时，建议储存环境温度为5℃~30℃，湿度低于85%RH。开封后，建议储存环境温度为5~30℃，湿度低于60%。LED为湿度敏感元件，开封后应储存于含干燥剂的密闭容器或氮气防潮柜中，并建议在168小时（7天）内使用，贴片后应尽快完成焊接。若干燥剂失效或元件暴露于空气中超过168小时，需进行除湿处理，烘烤条件为60℃/24小时。LED（特别是使用InGaN结构晶片的蓝色、翠绿色、紫色、白色、粉色LED）为静电敏感元件，接触时需佩戴防静电腕带或手套，所有设备应接地（接地阻抗值10Ω以内），储存搬运需使用防静电容器，作业中建议使用离子风扇抑制静电，环境静电场电压应小于100V（距离元件1英尺范围内）。清洗建议使用异丙醇等醇类溶液，严禁使用腐蚀性溶液。
