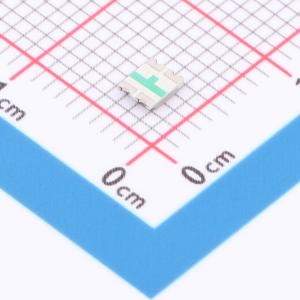

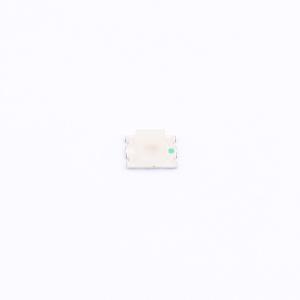

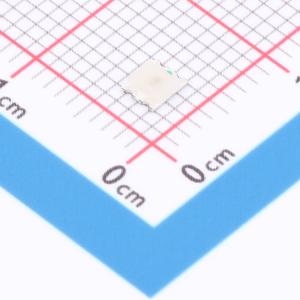

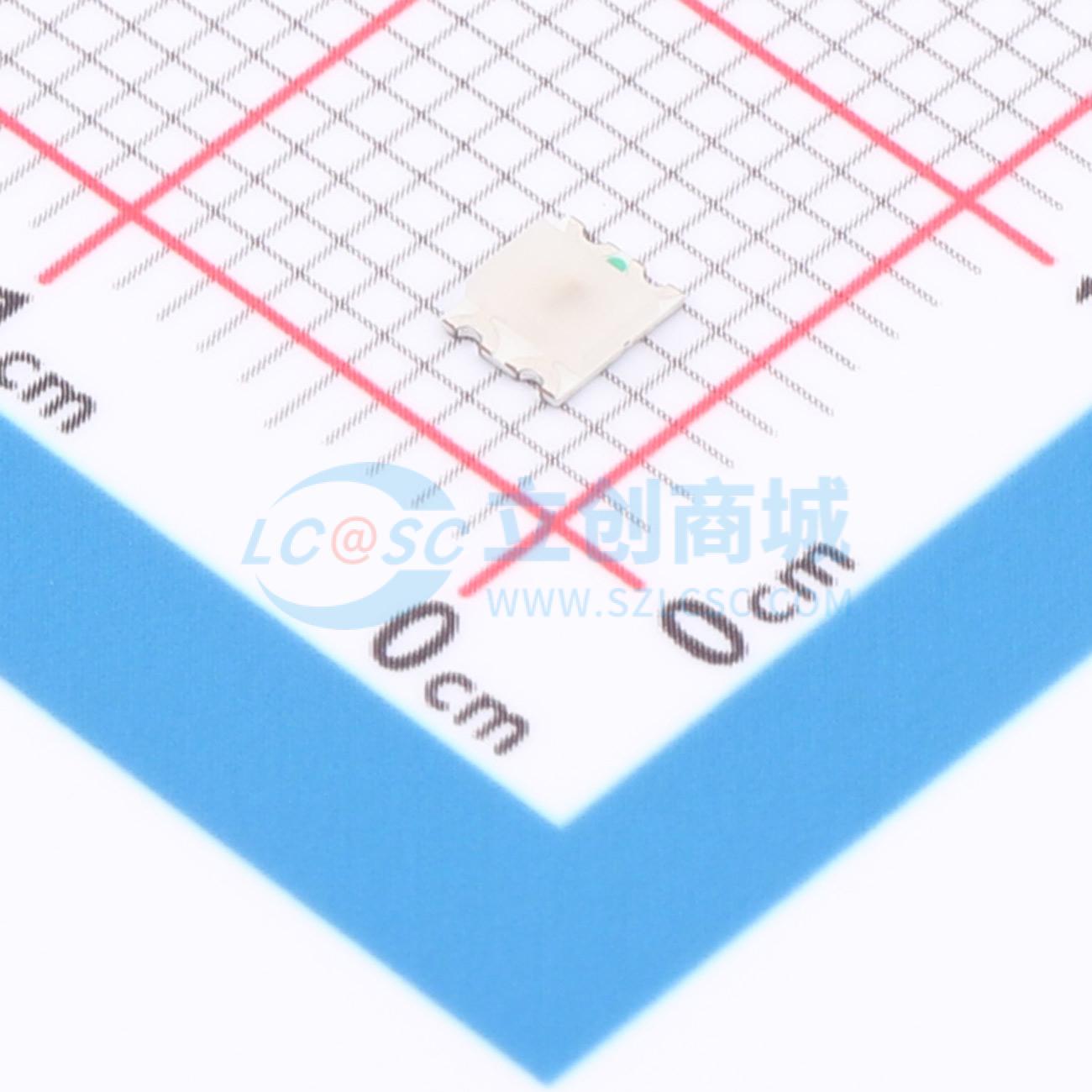

CT-3227URGBC/HW-P8
集成单线级联恒流驱动IC和RGB LED芯片的雾状幻彩贴片式发光二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1209RGB幻彩雾状贴片式发光二极管
- 品牌名称
- 冲天
- 商品型号
- CT-3227URGBC/HW-P8
- 商品编号
- C52676102
- 商品封装
- SMD-4P,3.2x2.7mm
- 包装方式
- 编带
- 商品毛重
- 0.0339克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 621nm~622nm | |
| 主波长-绿 | 516nm~517.5nm | |
| 主波长-蓝 | 466nm~467.5nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3V~7.5V | |
| 静态电流 | 0.65mA | |
| 透镜颜色 | - | |
| 抗静电能力 | 5000V | |
| 载带方式 | - | |
| 工作温度 | -30℃~+70℃ | |
| PWM频率 | 4kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 3.2mm | |
| 宽度 | 2.7mm | |
| 高度 | 0.8mm | |
| 脚间距 | - | |
| 功能特性 | - | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 650mcd~700mcd | |
| 发光强度-绿 | 440mcd~480mcd | |
| 发光强度-蓝 | 140mcd~150mcd | |
| 传输延迟 | 200ns | |
| 上升时间 | 400ns | |
| 下降时间 | 400ns |
商品概述
1209内封IC灯珠是一款集成高质量单线级联恒流驱动芯片和高质量RGB LED芯片的外控恒流集成灯珠。其内置控制芯片具备高可靠性、低功耗、高抗干扰性和高恒流精度的特点；内部集成的优选高质量LED芯片则具有发光一致性优良、白光效果纯正、光衰小的优点。该灯珠结合了两者的优势，同时具备体积小、外围元件少、版面干净的特点。通过外部控制器控制，可呈现幻彩、动画以及高标准视频效果。
商品特性
- 内部集成高质量外控单线级联恒流芯片和优质RGB LED芯片，体积小巧，外围电路简单。
- 内置芯片恒流精度高，内部RGB芯片经过预先分光处理，发光高度一致，白光效果纯正。此款灯珠可接受白光及其单色定制。
- 采用整形转发强化技术，支持单线数据传输，可无限级联。
- 数据传输频率为800Kbps，在画面刷新速率达到30帧/秒时，可实现不少于1024点的控制。
- 输出端口采用PWM控制，能够实现256级灰度调节，端口扫描频率为1.5KHz。
- 采用优化预置的12mA/通道恒流模式，在低压驱动下实现级联数量最大化。具备高恒流精度，片内误差小于1.5%，片间误差小于3%。
- 内置低压强化模块，在VDD电压为5V以上时可100%正常工作。
- 具备超强数据整形能力：接收完本单元数据后，自动将后续数据整形输出。
