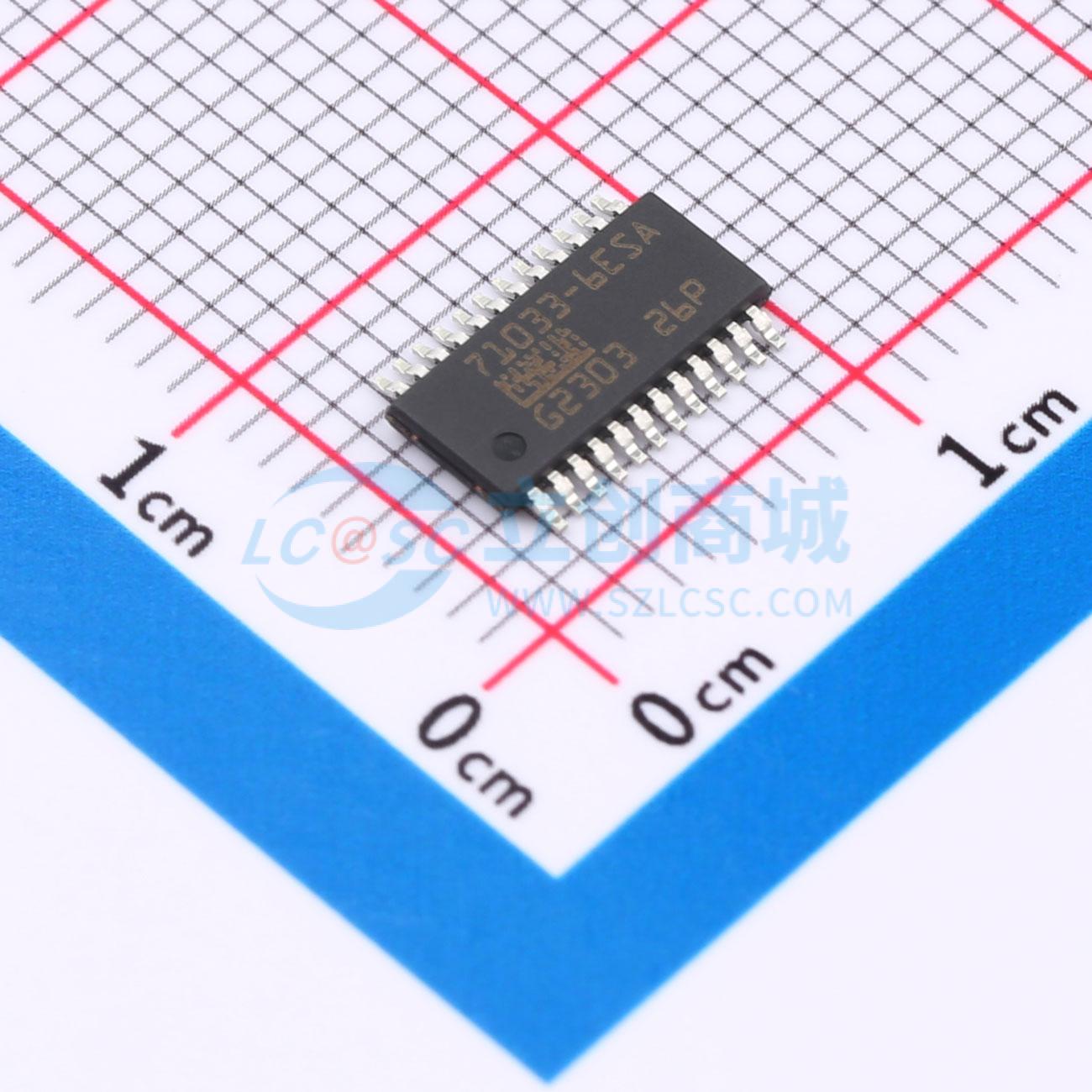

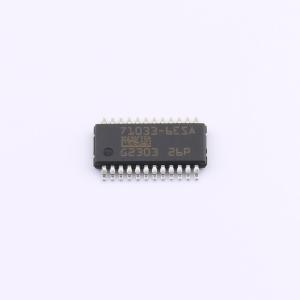

BTS71033-6ESA
SPI电源控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- BTS71033-6ESA 是一种 SPI 电源控制器，提供保护功能和诊断。该设备集成了 SMART7 技术。它适用于电阻性、电感性和电容性负载，可以替代机电继电器、保险丝和分立电路。它具有适合 3A 和 1.5A 负载的驱动能力，并且能够处理高浪涌电流负载，如 27W 灯泡或 LED 等效负载和 10W 灯泡或 LED 等效负载。封装为 PG-TSDSO-24，标识为 71033-6ESA。主要特性包括：- 带有诊断和嵌入式保护的高端开关- SPOC™+2 家族的一部分- 支持菊花链的 SPI 接口- 3.3V 和 5V 兼容逻辑引脚- 所有通道的 slew rate control- 反向极性时低功耗的 ReverseON（22.5 mΩ 通道）- 在反向电流条件下具备开关开启能力（InverseON）- 绿色产品（符合 RoHS 标准）保护特性包括：- 绝对和动态温度限制及受控重启- 过流保护（跳闸）带可编程重启控制和电流阈值- 欠压关断- 通过外部元件实现过压保护诊断特性包括：- 按比例的负载电流检测复用- 开路在 ON 和 OFF 状态- 对地短路和对电池短路- 通过 SPI 的诊断反馈功能安全特性包括：- Limp Home 模式- 输入引脚状态监测（IN 和 LHI）- 配置寄存器的校验和验证该产品符合汽车应用要求，并根据 AEC-Q100 Grade 1 进行了验证。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS71033-6ESA
- 商品编号
- C534842
- 商品封装
- TSDSO-24
- 包装方式
- 编带
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.1V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 22.5mΩ | |
| 功能特性 | 过温保护；过流保护；过压保护；集成电荷泵；反向电压保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
BTS71033 - 6ESA是一款SPI功率控制器，具备保护功能和诊断功能。该器件采用SMART7技术集成。
商品特性
- 带诊断和嵌入式保护的高端开关
- SPOC™+2系列产品
- 支持菊花链的SPI接口
- 3.3V和5V兼容逻辑引脚
- 所有通道的压摆率控制
- 反极性时的反向导通功能，实现低功耗（通道电阻22.5mΩ）
- 反向电流条件下的导通能力（反向导通）
- 绿色产品（符合RoHS标准）
- 带受控重启的绝对和动态温度限制
- 带可编程重启控制和电流阈值的过流保护（跳闸）
- 欠压关断
- 带外部元件的过压保护
- 比例式负载电流感应复用
- 导通和关断状态下的开路负载检测
- 接地和电池短路保护
- 通过SPI进行诊断反馈
- 跛行回家模式
- 监测输入引脚状态（IN和LHI）
- 配置寄存器的校验和验证
- 适用于汽车应用。产品通过AEC - Q100 1级认证。
应用领域
- 适用于电阻性、电感性和电容性负载
- 可替代机电继电器、保险丝和分立电路
- 驱动能力适用于3A和1.5A负载以及高浪涌电流负载，如27W灯泡或等效LED、10W灯泡或等效LED
