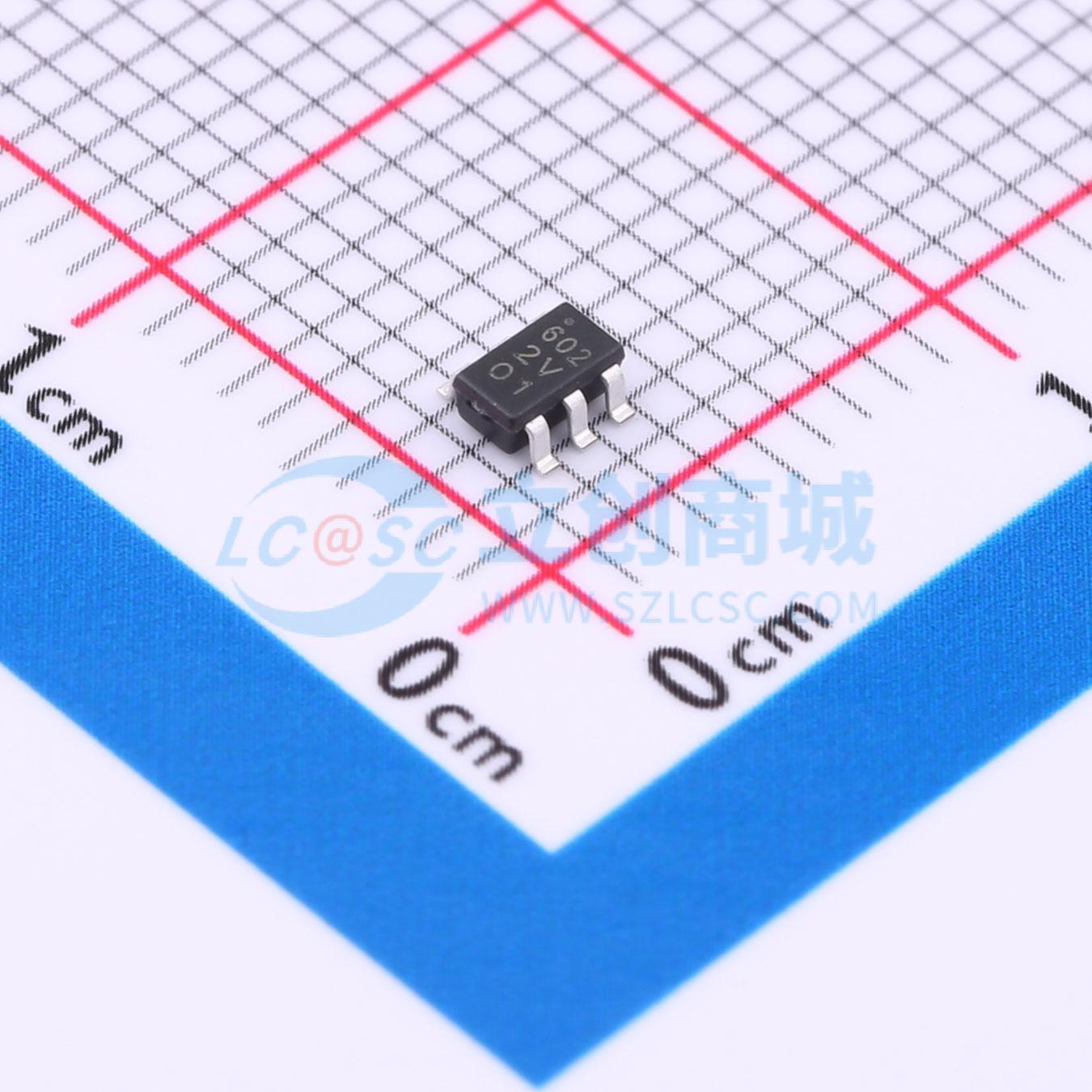

温馨提醒：图片仅供参考，商品以实物为准

BCR602

BCR602带调光功能的热插拔IC，适用于可调光LED应用的60 V线性LED控制器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCR602是一款线性LED控制器IC，通过外部驱动晶体管来调节LED电流。BCR602支持使用NPN双极晶体管和NMOSFET，以覆盖高达数百毫安的宽LED电流和功率范围。通过设置外部电流检测电阻，LED电流可完全按比例调节
品牌名称: Infineon(英飞凌)
商品型号: BCR602
商品编号: C533915
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

BCR602是一款线性LED控制器IC，通过外部驱动晶体管调节LED电流。BCR602支持使用NPN双极晶体管和NMOSFET，可覆盖高达数百毫安的宽LED电流和功率范围。通过设定外部电流检测电阻的尺寸，可完全调节LED电流。BCR602可抑制电源的电压纹波，驱动恒定的LED电流，以提高灯光质量。通过连接到多功能输入输出（MFIO）引脚的电阻、模拟或数字PWM电压，可对LED电流进行调光。内置的热插拔保护功能允许在运行期间插拔任何LED负载。如果BCR602的结温超过阈值，过温保护功能将降低LED电流。在这种情况下，LED电流将降至标称电流的30%。一旦结温降至温度迟滞以下，将恢复标称LED电流。 BCR602将小尺寸与低成本相结合，非常适合LED应用。与分立解决方案相比，该控制器通过更高的集成度、节省物料清单成本并确保LED的长寿命，具有诸多优势。

商品特性

电源电压8 V至60 V
支持使用NPN双极晶体管和NMOS MOSFET
交流电源电压纹波抑制
MFIO引脚调光：通过电阻Rset或直流电压对LED电流进行3%的模拟调光，通过PWM信号对LED电流进行1%的PWM调光
MFIO引脚的RSet功能
LED电流精度±3%
热插拔保护
过温保护

应用领域

LED灯引擎/模块
LED替换灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	8V~60V
	开关频率	-
	通道数	1
	调光	PWM；模拟

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+160℃
	开关管(内置/外置)	外置
	恒流精度	3%
