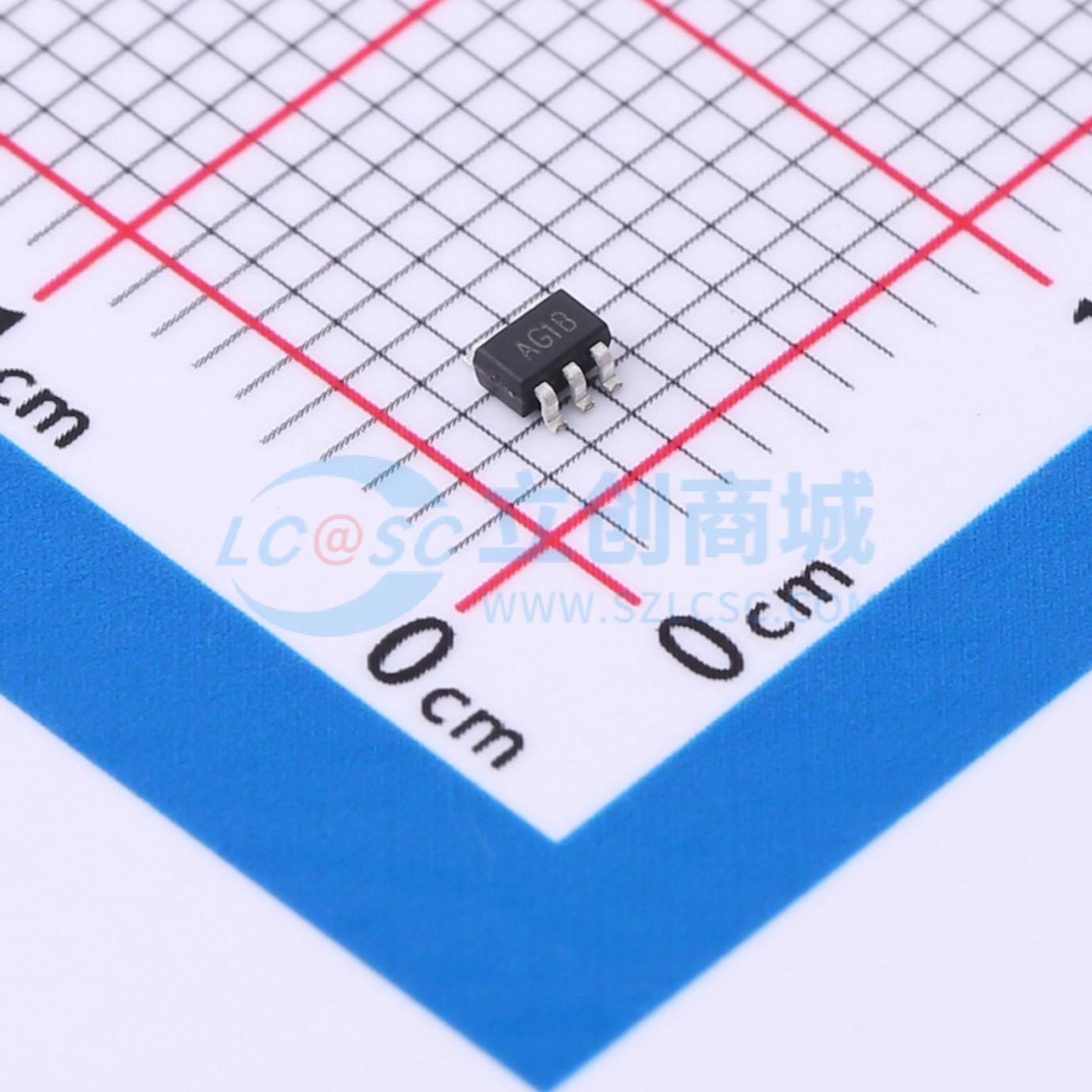

温馨提醒：图片仅供参考，商品以实物为准
AIP74LVC1G126GC353.TR
带三态控制的单路缓冲器/线驱动器 1.65~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型：缓冲器，非反相 低电平输出电流(IOL)：32mA 高电平输出电流(IOH)：32mA
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP74LVC1G126GC353.TR
- 商品编号
- C4945067
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 1.7ns@4.5V,50pF |
商品概述
AiP74LVC1G126 是一个具有3 态输出的缓冲器/线驱动器。三态输出由输出使能输入（OE）控制，引脚（OE）处于低电平使输出呈现高阻态。输入可以为3.3V 或5V 驱动。 这些特性允许该电路在3.3V 和5V 混合的环境中使用。该电路在掉电应用模式下，会使用到 I_OFF 电流，I_OFF 电路会防止倒灌电流导致损坏电路。
商品特性
- 具有较宽的电源电压范围为： 1.65V ~ 5.5V
- ±24 mA 输出驱动（VCC = 3.0V）
- CMOS 低功耗
- 与TTL 电平直接接口
- 输入能通过高达5V 的电压
- 工作环境温度范围： -40℃ ~ +105℃
- 封装形式：SOT-23-5/SOT-353
