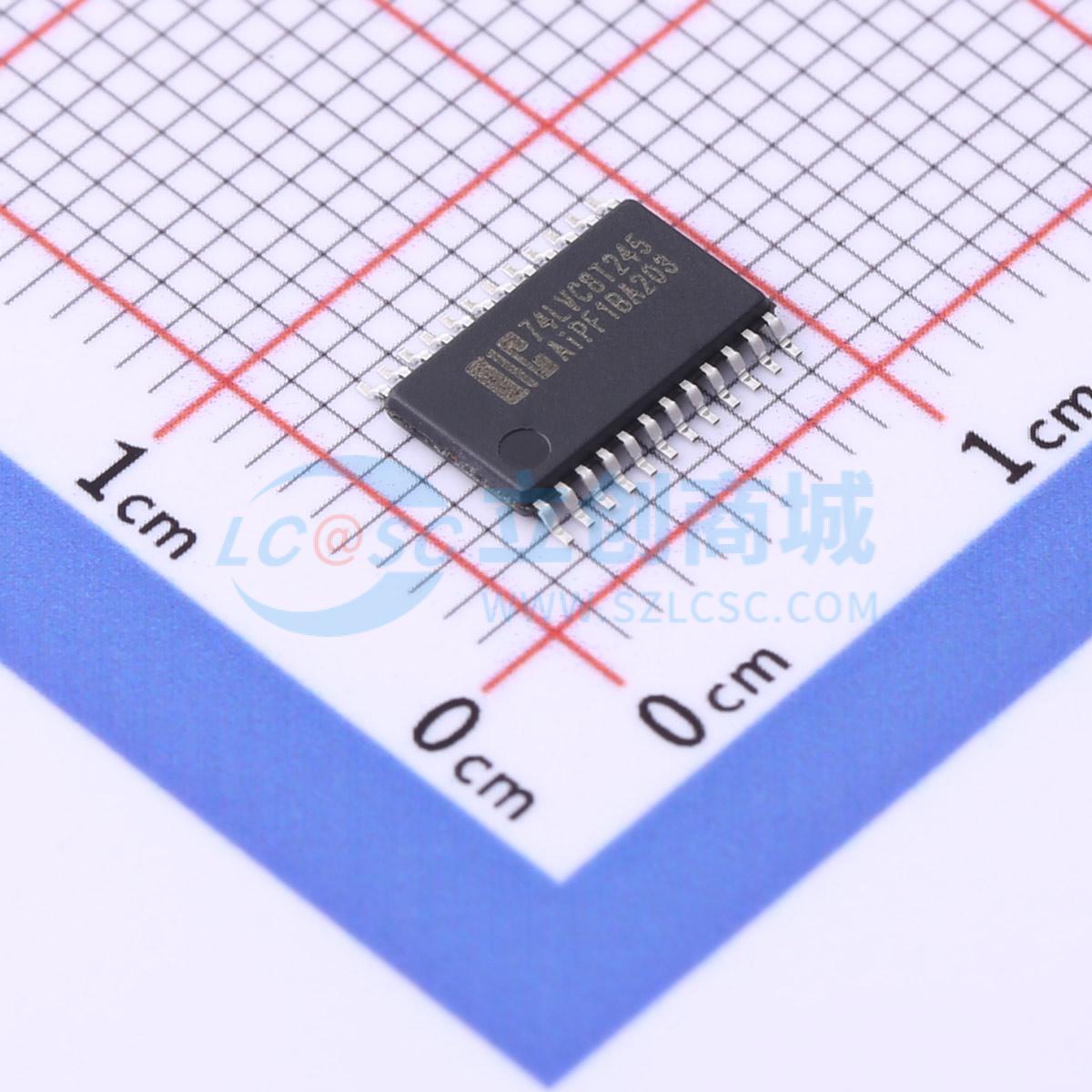

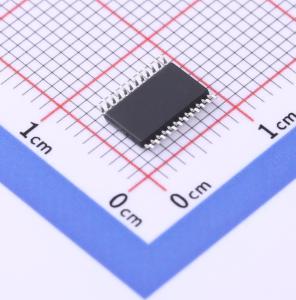

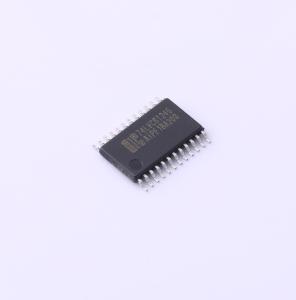

温馨提醒：图片仅供参考，商品以实物为准
AiP74LVC8T245TA24.TR
双电源带三态控制的8路总线收发器 1.2~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型: 转换收发器 低电平输出电流(IOL): 32mA 高电平输出电流(IOH): 32mA
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74LVC8T245TA24.TR
- 商品编号
- C4945079
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.2V~5.5V | |
| 元件数 | 1；1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 25uA | |
| 传播延迟(tpd) | 5.4ns@5V,50pF | |
| 功能特性 | 掉电隔离；输出使能；总线保持；电平转换 |
商品概述
AiP74LVC/LVCH8T245是一款具有三态输出的8位双电源转换收发器，可实现双向电平转换。该器件具有两组数据输入和输出端口（引脚An和Bn）、一个方向控制输入（DIR）、一个输出使能输入（OE）以及双电源（VCC(A)和VCC(B)）。VCC(A)和VCC(B)均可在1.2V ~ 5.5V之间的任何电压下供电，使其适用于在多种低压节点（如1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）之间进行转换。端口An、OE和DIR由VCC(A)供电，端口Bn由VCC(B)供电。当DIR为高电平时，数据从An传输至Bn；当DIR为低电平时，数据从Bn传输至An。输出使能输入（OE）可用于禁用输出，以实现总线的有效隔离。IOFF电路使该器件完全适用于具有局部掉电功能的应用，该电路可禁止输出，防止在断电时流经器件的任何有害回流电流。在挂起模式下，当VCC(A)或VCC(B)处于GND电平时，A端口和B端口均处于高阻态。AiP74LVCH8T245型号具有总线保持电路，可将未使用或悬空的输入口保持在有效逻辑电平。
商品特性
- 电源电压范围：VCC(A): 1.2V ~ 5.5V；VCC(B): 1.2V ~ 5.5V
- 最大数据传输率：420Mbps（3.3V ~ 5.0V转换）、210Mbps（转换为3.3V）、140Mbps（转换为2.5V）、75Mbps（转换为1.8V）、60Mbps（转换为1.5V）
- 支持挂起模式
- 提供±24mA输出驱动能力（VCC = 3.0V）
- 输入可耐受高达5.5V的电压
- 低功耗：最大ICC为30uA
- IOFF电路支持局部掉电工作方式
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：TSSOP24/DHVQFN24
