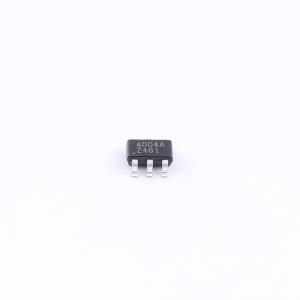

AiP4004AGB236.TR
低噪声电荷泵DC/DC转换电路，具备热保护、短路保护和关断使能功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低噪声电荷泵DC/DC转换电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP4004AGB236.TR
- 商品编号
- C52268483
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压 | |
| 工作电压 | 2.7V~4.5V | |
| 输出电压(Vout) | 5V | |
| 输出电流(Iout) | 230mA | |
| 静态电流(Iq) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 4Ω | |
| 能量效率 | 70% | |
| 开关频率 | 380kHz | |
| PFM模式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 低纹波/低噪声架构；输出短路保护；低功耗待机 |
商品概述
AiP4004A是一款电容式电压倍增电路，在输入电压2.7V~4.5V范围内，可输出5V稳定电压，最大输出电流达230mA。该器件具备热保护和短路保护功能，当电路过热或短路时，将停止倍压输出。它还具有关断使能引脚，当SD引脚接地时，输出关断，此时电路关断电流小于1μA。
商品特性
- 输入电源范围：2.7V~4.5V
- 输出电流：最大230mA
- 稳定输出电压4.95V（±3%）
- 低噪声恒定频率工作
- 关断电流小于1μA
- 短路保护
- 过温保护
- 封装形式：SOT23-6
应用领域
- 白光LED背光源
- 锂离子电池备份电源
- 3V到5V转换
- 智能卡阅读器
- PCMCIA本地5V电源
