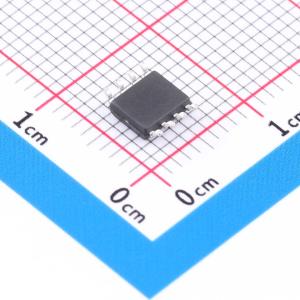

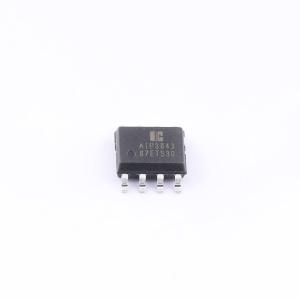

温馨提醒：图片仅供参考，商品以实物为准
AiP3843SA8.TR
30V 1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电流模式PWM控制器，输出占空比<100%
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP3843SA8.TR
- 商品编号
- C52268517
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 30V | |
| 开关频率 | 47kHz~57kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 100% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
该系列器件为固定频率PWM控制电路，主要为离线式设备或DC-DC转换器提供电流模式控制，所需外围元件极少。其内部集成了频率可调的振荡器、具有温度补偿功能的精密基准电压源、高增益误差放大器以及电流检测比较器。输出级采用推挽结构，能够提供较大的拉电流和灌电流能力，适用于驱动MOSFET功率器件。器件内置完善的保护功能，包括欠压锁定和限流保护。不同型号之间的主要区别在于欠压锁定阈值电压和允许的最大占空比。例如，AiP3842和AiP3844的欠压锁定开启/关断阈值分别为16V和10V，而AiP3843和AiP3845则分别为8.8V和7.6V。AiP3842和AiP3843可工作于接近100%的占空比，而AiP3844和AiP3845的最大占空比约为50%。
商品特性
- 低启动电流（<0.5mA）
- 最大占空比钳位功能
- 具备迟滞的欠压锁定功能
- 工作频率最高可达500kHz
- 封装形式：SOP8/DIP8
- 工作温度范围：-40℃ ~ 125℃
