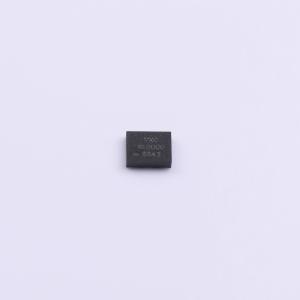

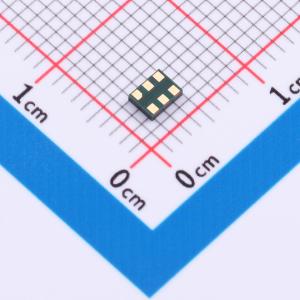

AQ2EL89CEIB112YLC-10M
YSO212PU 10MHZ 3.3V FS±50PPM LVDS -40~85℃
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 超低抖动差分YSO212PU系列 总频差：FS±50PPM 工作温度：-40~85℃ 应用：算力、工业设备等
- 品牌名称
- YXC(扬兴晶振)
- 商品型号
- AQ2EL89CEIB112YLC-10M
- 商品编号
- C52268241
- 商品封装
- SMD3225-6P
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有源晶振 | |
| 频率 | 10MHz | |
| 常温频差 | ±20ppm | |
| 输出模式 | LVDS |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 频率稳定度 | ±30ppm | |
| 工作温度 | -40℃~+85℃ |
商品概述
YSO212PU是一款可编程、低抖动的差分晶体振荡器。输出频率可根据客户要求在出厂时进行编程，范围为200 kHz至1.5 GHz。YSO212PU是一款集成晶体的低噪声PLL，可提供抖动为69 fs的时钟信号。借助片上非易失性存储器（NVM）和出厂编程，我们能够以极短的交货时间满足客户需求。
商品特性
- 可提供200 kHz至1.5 GHz之间的任意频率
- 低抖动：在156.25 MHz典型值下为69 fs（均方根抖动Jrms），频率范围12 kHz - 20 MHz
- 在使用4 MHz高通滤波器（HPF）时，典型均方根抖动Jrms为26 fs，频率范围12 kHz - 20 MHz
- 分数N全集成PLL
- 支持3.3V、2.5V和1.8V的VDD电源供电
- 具有-85 dBC的同类最佳电源抑制比（PSRR）性能
- 差分输出引脚提供LVPECL、HCSL-LP、LVDS、LVDS-Boost、HCSL、交流耦合CML等输出选项
- HCSL-LP输出驱动器类型支持的频率范围为20 kHz至500 MHz
- 在-40℃至85℃温度范围内，稳定性为±50 ppm
- 封装选项：提供6引脚塑料封装，尺寸为3.22.5mm和2.52.0mm
应用领域
- 100G/200G/400G光传送网（OTN）、相干光通信
- 10G/40G/100G光以太网
- 3G-SDI/12G-SDI/24G-SDI广播视频
- 数据中心
- 测试与测量
- 时钟和数据恢复
- FPGA/ASIC时钟
