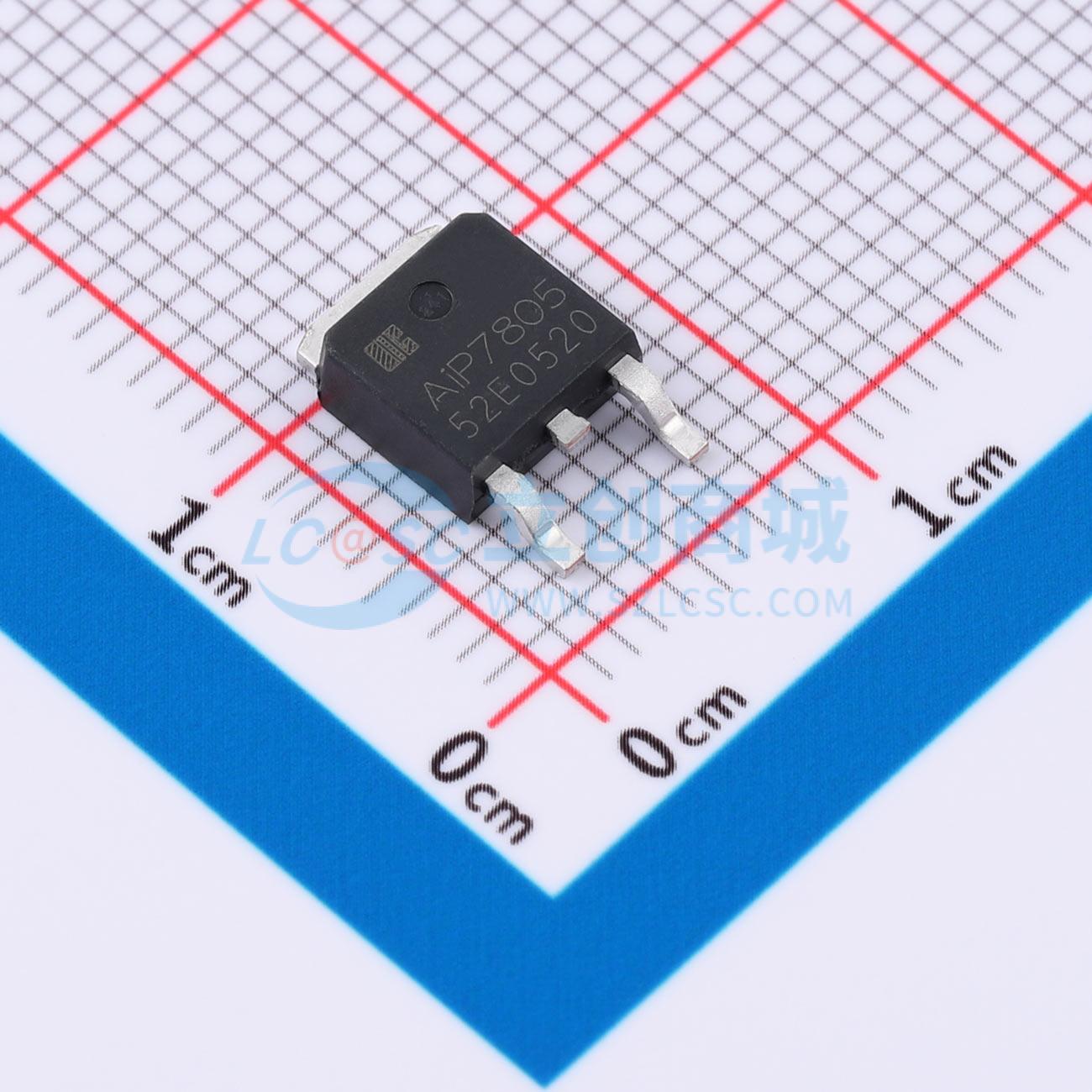

AiP7805JG252.TR

三端正电源稳压器，适用于电子设备，内置过热、过流及安全工作区补偿功能，外接元件少

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1A/36V正电源稳压器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP7805JG252.TR
商品编号: C52268339
商品封装: TO-252
包装方式: 编带
商品毛重: 0.4348克(g)

商品参数

商品概述

AiP7805/06/07/08/09/10/12/15/18/20/22/24系列为固定电压的三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以大于1A。该电路不仅可用作固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。最大功耗是TJ(最大值)、θJA和Tamb的函数，在任意允许的环境温度中最大允许的功耗为PD=(TJ(最大值)-Tamb)/θJA。在极限最大结温TJ（150℃）下工作会影响可靠性。

商品特性

输出电流：>1A
外接元件少，适用性强
内置过温、过流保护
内部设有输出晶体管安全区补偿
固定输出：5V/6V/7V/8V/9V/10V/12V/15V/18V/20V/22V/24V
封装形式：TO220/TO263/TO252

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	25V
	输出电压	5V
	电源纹波抑制比(PSRR)	80dB
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	3mA
	噪声	40uV
	功能特性	过流保护；短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
