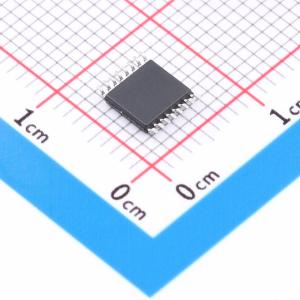

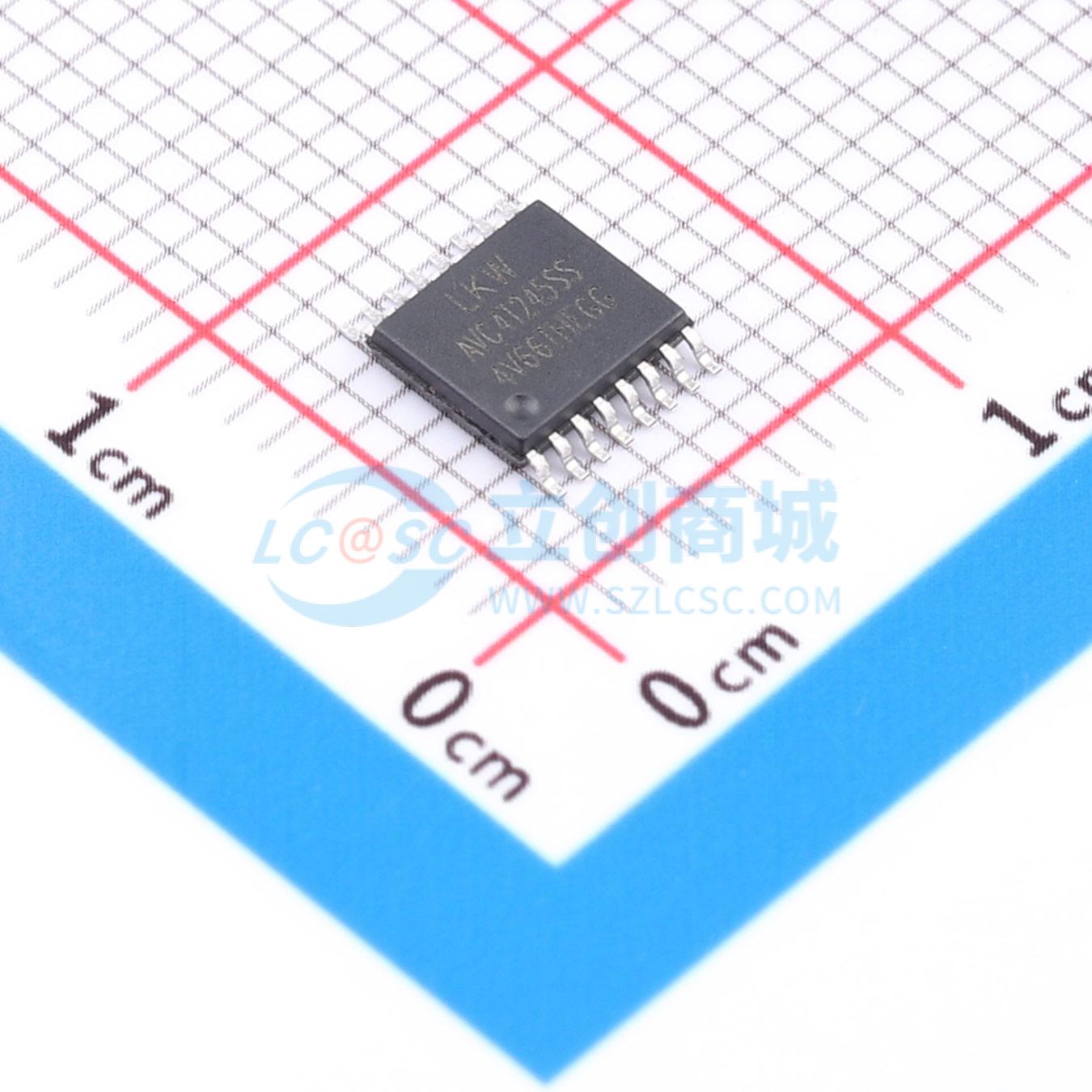

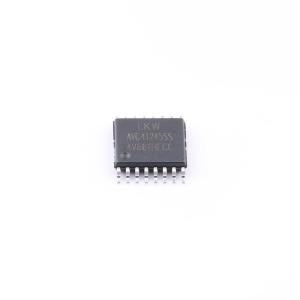

LKIAVC4T245SS
4通道低压双向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VCCA/VCCB：1.2V～3.6V；传输延迟时间小于20ns；最大传输速率380Mbps（1.8V转3.3V）；产品对标SN74AVC4T245
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKIAVC4T245SS
- 商品编号
- C52213454
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183763克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 380Mbps | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.2V~3.6V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
该器件可用作两个2位收发器或一个4位收发器，通过两个独立可配置的电源轨进行双向电平转换。A端口跟踪VCCA，B端口跟踪VCCB，两者均可接受1.2V至3.6V范围内的任意电源电压，从而实现1.2V、1.5V、1.8V、2.5V和3.3V电压节点间的通用低压双向转换。该器件旨在实现两条数据总线间的异步通信，方向控制输入和输出使能输入的逻辑电平可激活B端口或A端口输出，或将两个输出端口置于高阻抗模式。当B端口输出激活时，数据从A总线发送到B总线；当A端口输出激活时，数据从B总线发送到A总线。A端口和B端口的输入电路始终处于激活状态，必须施加逻辑高或低电平以防止过大的ICC和ICCZ电流。该器件采用完全可配置的双轨设计，支持各端口在1.2V至3.6V的整个电源电压范围内运行。控制输入VIH/VIL电平以VCCA电压为基准。支持部分掉电模式操作，通过禁用I/O输出电路防止回流电流。可支持高速率应用，例如当电平从1.8V转换为3.3V时，信号速率高达380Mbps。闩锁性能超过100mA，符合JESD 78 II类规范要求。ESD保护性能超过JESD 22规范要求，包括8000V人体放电模式、150V机器放电模式和1000V带电器件模型。封装形式为TSSOP16，尺寸为5.0mm×6.4mm×1.0mm。
商品特性
- 电源电压：VCCA/VCCB：1.2V ~ 3.6V
- 控制输入VIH/VIL电平以VCCA电压为基准
- 完全可配置的双轨设计，支持各个端口在1.2V至3.6V的整个电源电压范围内运行
- 闩锁性能超过100mA，符合JESD 78 II类规范要求
- 最大数据速率：380Mbps（1.8V转3.3V）、200Mbps（1.2V ~ 1.8V转3.3V）、200Mbps（1.2V ~ 3.6V转2.5V或1.8V）、150Mbps（1.2V ~ 3.6V转1.5V）、100Mbps（1.2V ~ 3.6V转1.2V）
- ESD保护性能超过JESD 22规范要求：8000V人体放电模式、150V机器放电模式、1000V带电器件模型
- 封装形式：TSSOP16，尺寸5.0mm×6.4mm×1.0mm
应用领域
- 个人电子产品
- 工业
- 企业
- 电信
