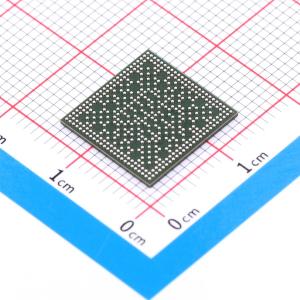

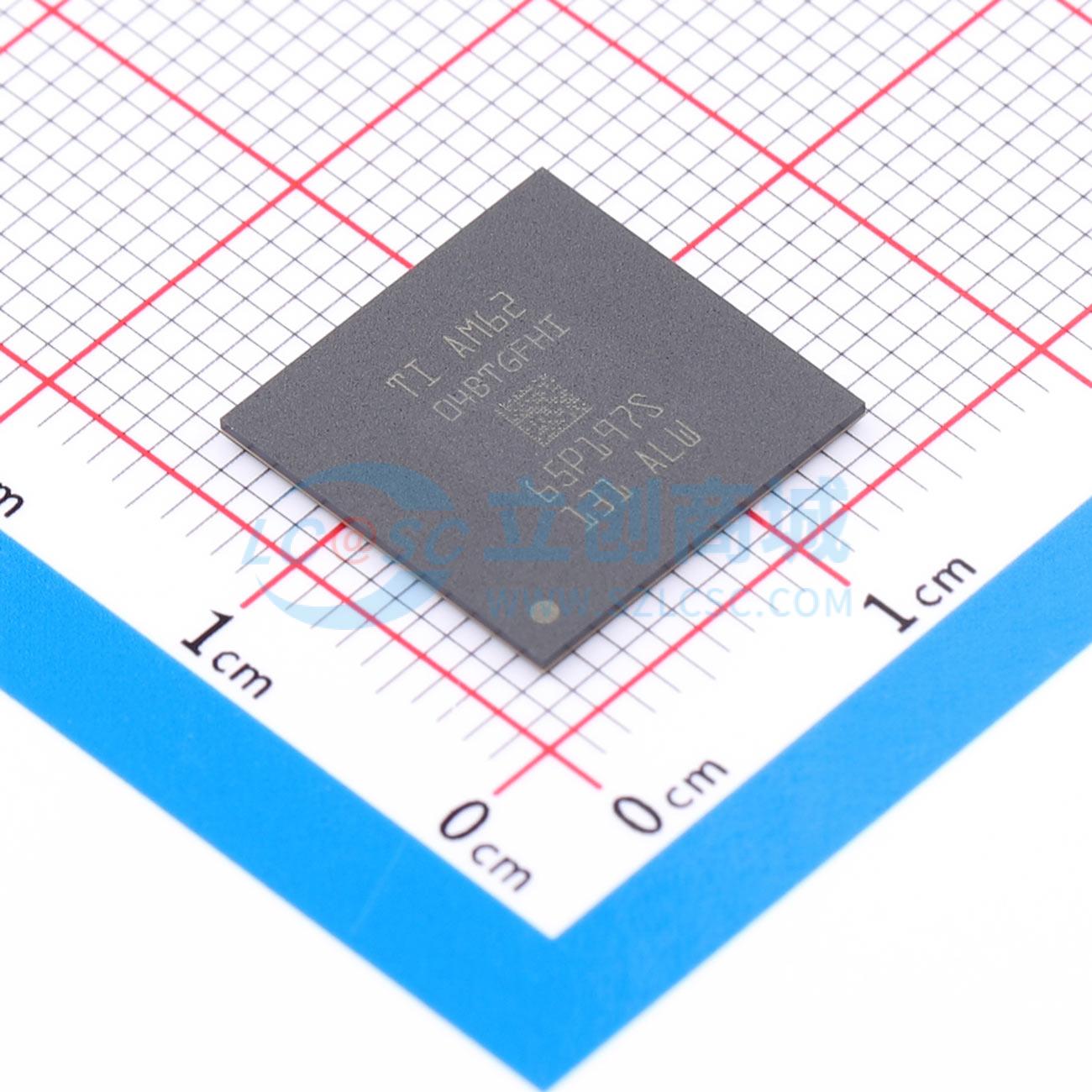

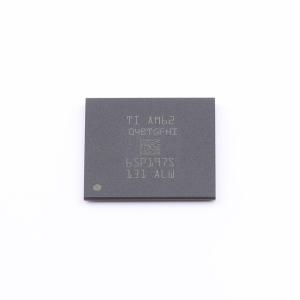

温馨提醒：图片仅供参考，商品以实物为准
AM6204BTGFHIALWRQ1
AM6204BTGFHIALWRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- AM6204BTGFHIALWRQ1
- 商品编号
- C52213958
- 商品封装
- FCCSP-425(13x13)
- 包装方式
- 编带
- 商品毛重
- 6.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-A53 | |
| CPU最大主频 | 1.4GHz | |
| CPU位数 | 64 Bit |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | 外接 | |
| RAM容量 | 816KB | |
| 振荡器类型 | 内置+外置 | |
| 功能特性 | - |
商品特性
- 集成多达四核 64 位 Arm® Cortex®-A53 微处理器子系统，性能高达 1.4GHz
- 四核 Cortex-A53 集群（具有 512KB L2 共享缓存，包括 SECDED ECC）
- 每个 A53 内核包含具有 SECDED ECC 功能的32KB L1 DCache 和具有奇偶校验保护的 32KB L1 ICache
- 集成频率高达 400MHz 的单核 Arm® Cortex®-M4F MCU，具有 SECDED ECC 的 256KB SRAM
- 集成专用器件/电源管理器
- 集成显示子系统，支持双显示，每个显示屏最高支持 1920x1080 @ 60fps
- 支持 1 个 2048x1080 + 1 个 1280x720 显示组合
- 高达 165MHz 的像素时钟支持，每个显示屏具有独立 PLL
- 支持 OLDI（4 通道 LVDS - 2x）和 DPI（24 位 RGB LVCMOS）
- 支持定帧检测和 MISR 数据检查等安全功能
- 集成 3D 图形处理单元，每个时钟可输出 1 个像素或更高
- 填充率大于 500 百万像素/秒，>500MTexels/s，>8GFLOPs
- 支持至少 2 个合成层，支持高达 2048x1080 @60fps 的分辨率
- 支持 ARGB32、RGB565 和 YUV 格式，支持 2D 图形
- 支持 OpenGL ES 3.1、Vulkan 1.2
- 集成一个 4 通道摄像头串行接口 (CSI-Rx) 以及 DPHY
- 符合 MIPI® CSI-2 v1.3 标准 + MIPI D-PHY 1.2 标准
- 支持 1、2、3 或 4 数据通道模式，每通道速率高达 1.5Gbps
- 支持 ECC 验证/校正和 RAM 上的 CRC 校验+ ECC
- 支持多达 16 个虚拟通道，能够通过 DMA 将流数据直接写入 DDR
- 提供高达 816KB 的片上 RAM，不同分区片上RAM均支持 SECDED ECC
- 64KB 片上 RAM(OCSRAM) 支持 SECDED ECC，可以分为更小的存储器组，以32KB 为增量递增，最多可支持 2 个独立的存储器组
- SMS 子系统中具有 SECDED ECC 的 256KB 片上 RAM
- SMS 子系统中具有 SECDED ECC 的 176KB 片上 RAM，用于 TI 安全固件
- Cortex-M4F MCU 子系统中具有 SECDED ECC 的 256KB 片上 RAM
- 器件/电源管理器子系统中具有 SECDED ECC 的 64KB 片上 RAM
- 集成 DDR 子系统 (DDRSS)，支持 LPDDR4、DDR4 存储器类型
- 16 位数据总线带有内联 ECC，支持高达 1600MT/s 的速度，最大可寻址 8GBytes（DDR4）、4GBytes（LPDDR4）
- 以符合功能安全标准为目标（汽车领域），专为功能安全应用开发
- 将提供相关文档来协助进行符合 ISO 26262 标准的功能安全系统设计，系统可满足 ASIL D 等级要求，硬件完整性以 ASIL B 级为目标
- 计划通过 TUV SUD 的 ISO 26262 认证，符合 AEC-Q100 标准
- 支持安全启动，内置硬件强制可信根 (RoT)，支持通过备用密钥转换 RoT，支持接管保护、IP 保护和防回滚保护
- 支持可信执行环境 (TEE)，基于 Arm TrustZone® 的 TEE，可实现隔离的广泛防火墙支持，带有安全看门狗/计时器/IPC，支持安全存储，支持回放保护内存块 (RPMB)
- 集成具有用户可编程 HSM 内核的专用安全控制器，以及用于隔离式处理的专用安全 DMA 和 IPC 子系统
- 支持加密加速，会话感知型加密引擎可基于输入数据流自动切换密钥材料
- 支持多种加密内核:AES 支持 128/192/256 位密钥大小，SHA2 支持 224/256/384/512 位密钥大小，带有具有真随机数生成器的 DRBG
- 集成公钥加速器（PKA）可在 RSA/ECC 处理中提供帮助，支持安全启动
- 支持调试安全性，提供受安全软件控制的调试访问，支持安全感知调试
- 集成运行频率高达 333MHz 的双核可编程实时单元子系统 (PRUSS)
- 可驱动 GPIO 实现周期精确的协议，支持通用输入/输出 (GPIO)、UART、I²C、外部 ADC
- 每个 PRU 配置 16KB 程序存储器（带 SECDED ECC），8KB 数据存储器（带 SECDED ECC）
- 具有 SECDED ECC 的 32KB 通用存储器
- 集成 CRC32/16 硬件加速器，带有 3 组 30 x 32 位寄存器的暂存存储器
- 集成 1 个工业 64 位计时器，具有 9 个捕捉事件和 16 个比较事件，支持慢速和快速补偿
- 集成 1 个中断控制器 (INTC)，至少支持 64 个输入事件
- 支持集成以太网交换机，总共提供 2 个外部端口
- 支持 RMII (10/100) 或 RGMII (10/100/1000)，支持 IEEE1588（附件 D、E 和 F，及 802.1AS PTP），符合第 45 条 MDIO PHY 管理规范
- 基于 ALE 引擎的数据包分类器，具有 512 个分类器，支持基于优先级的流量控制
- 支持时间敏感型网络 (TSN)，支持四个 CPU 硬件中断节奏，硬件中实现 IP/UDP/TCP 校验和卸载
- 集成两个 USB2.0 端口，端口可配置为 USB 主机、USB 外设或 USB 双角色器件（DRD 模式），集成 USB VBUS 检测
- 集成 9 个通用异步接收器/发送器 (UART)
- 集成 5 个串行外设接口 (SPI) 控制器
- 集成 6 个内部集成电路 (I²C) 端口
- 集成 3 个多通道音频串行端口 (McASP)
- 发送和接收时钟高达 50MHz，3 个 McASP 上可配置多达 4/6/16 个串行数据引脚，带有独立的 TX 和 RX 时钟
- 支持时分多路复用 (TDM)、I²S 和类似格式，支持数字音频接口传输（SPDIF、IEC60958-1和 AES-3 格式）
- 带有 256 字节的发送和接收 FIFO 缓冲器，支持音频基准输出时钟
- 集成 3 个增强型 PWM 模块 (ePWM)
- 集成 3 个增强型正交编码器脉冲模块 (eQEP)
- 集成 3 个增强型捕捉模块 (eCAP)
- 所有 LVCMOS I/O 均可配置为通用 I/O (GPIO)
- 集成 3 个支持 CAN-FD 的控制器局域网 (CAN) 模块
- 符合 CAN 协议 2.0A、B 和 ISO 11898-1 标准，完全支持 CAN FD（最多 64 个数据字节）
- 消息 RAM 支持奇偶校验/ECC 检查，速度高达 8Mbps
- 集成 3 个多媒体卡/安全数字® (MMC/SD®/SDIO) 接口
- 1 个 8 位 eMMC 接口，速度高达 HS200；2 个高达 UHS-I 的 4 位 SD/SDIO 接口，与 eMMC 5.1、SD 3.0 和 SDIO 3.0 版兼容
- 集成 1 个高达 133MHz 的通用存储器控制器 (GPMC)
- 灵活的 8 位和 16 位异步存储器接口，具有多达四个芯片选择（22 位地址），支持 NAND、NOR、Muxed-NOR 和 SRAM
- 使用 BCH 代码支持 4 位、8 位或 16 位 ECC，使用海明码支持 1 位 ECC
- 集成错误定位器模块 (ELM)，可配合 GPMC 找到 BCH 算法生成的数据错误地址，每 512 字节块支持 4 位、8 位和 16 位错误定位
- 集成具有 DDR/SDR 支持的 OSPI/QSPI，支持串行 NAND 和串行 NOR 闪存器件，支持 4GB 存储器地址，支持具有可选实时加密的 XIP 模式
