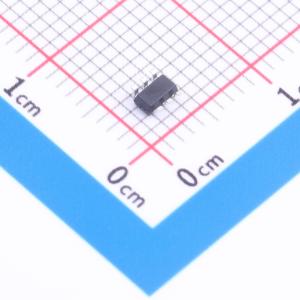

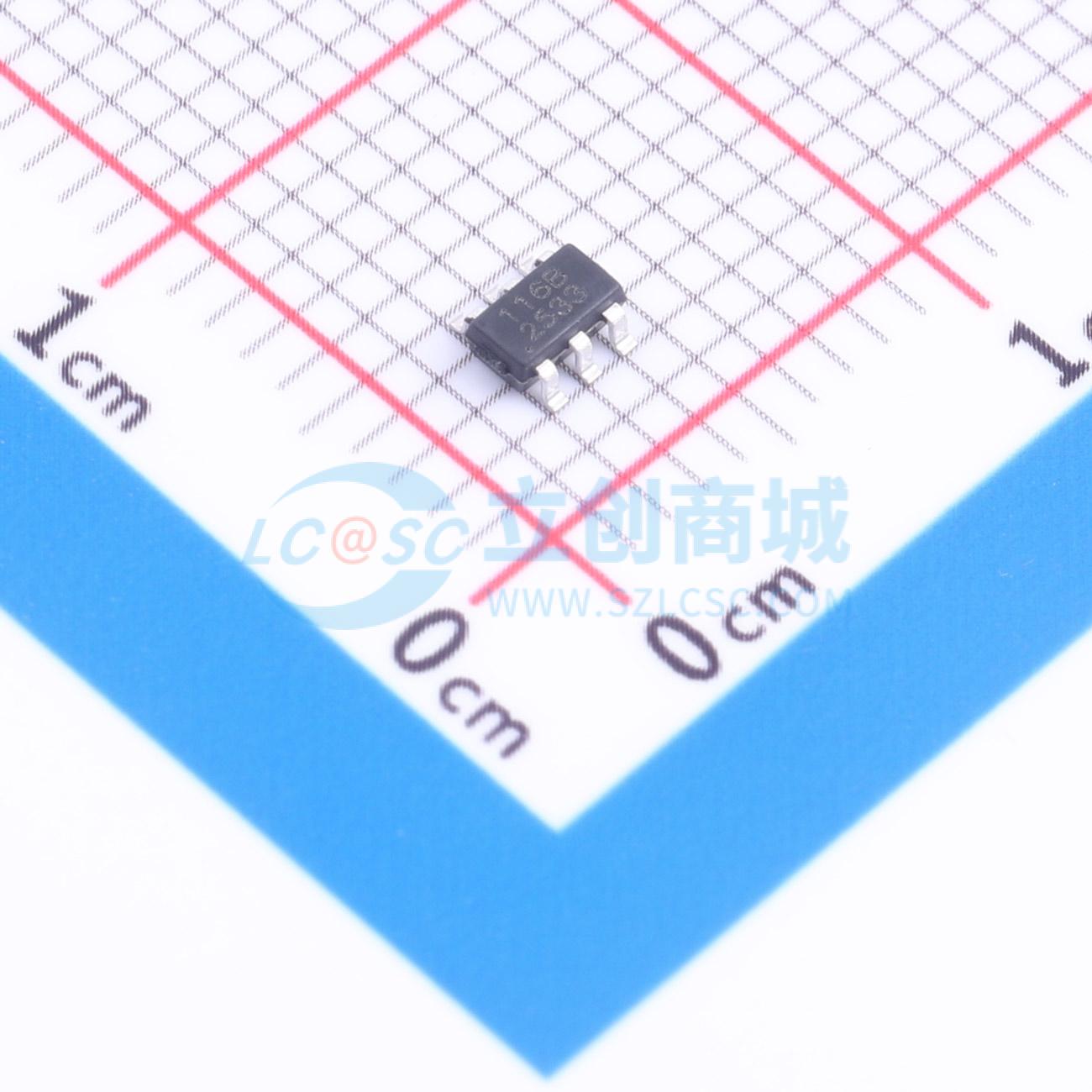

温馨提醒：图片仅供参考，商品以实物为准
BDR6116B
用于小型有刷直流电机控制的驱动芯片，含四种控制模式，集成过温度保护和续流二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款专用于小型有刷直流电机控制的驱动芯片。含有正转、反转、刹车以及待机四种控制模式。应用领域：电动牙刷、小风扇等、2-4 节干电池玩具电机驱动领域、单节锂电池供电的电机驱动领域、遥控玩具飞机尾翼、舵机电机驱动领域等。
- 品牌名称
- 巴丁微
- 商品型号
- BDR6116B
- 商品编号
- C52200573
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.046641克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 800mA | |
| 峰值电流 | 2A | |
| 工作电压 | 2V~6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 交错导通保护 |
商品概述
BDR6116B是一款专用于小型有刷直流电机控制的驱动芯片，提供正转、反转、刹车以及待机四种控制模式。其工作电压范围为2V~6.5V，在VDD为6V的常温条件下，可提供高达1.2A的持续电流和2A的最大峰值电流。芯片内部集成了过温度保护电路，当结温超过150°C（典型值）时，内部电路将关闭功率管以停止输出电流；待结温下降至120°C的安全温度后，芯片将恢复工作，从而有效防止因过热导致的损坏。
商品特性
- 待机电流低至0.1uA
- 低工作电流：10uA
- 工作电压范围：2V~6.5V
- 最大持续电流1.2A
- 最大峰值电流2A
- 内部集成续流二极管
- 集成过热保护
- 封装：SOT23-6L
应用领域
- 电动牙刷、小风扇
- 干电池玩具电机驱动
- 锂电池供电的电机驱动
- 遥控玩具飞机尾翼驱动
- 舵机电机驱动
