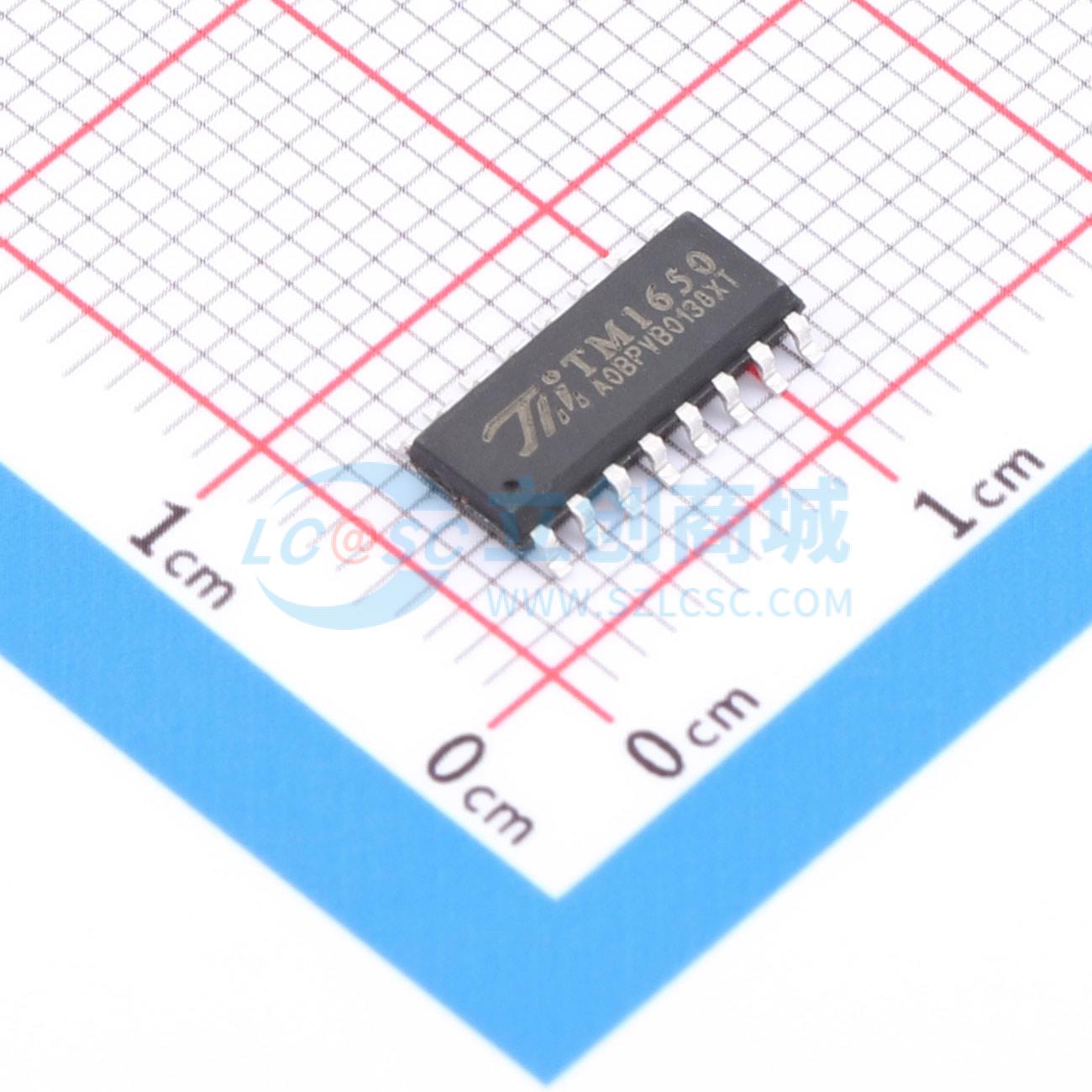

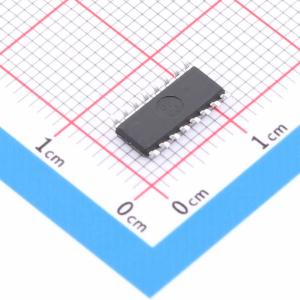

温馨提醒：图片仅供参考，商品以实物为准

TM1650-SOP16-TA1809D

LED驱动控制专用电路

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TM(天微)
商品型号: TM1650-SOP16-TA1809D
商品编号: C52200315
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.266522克(g)

商品参数

商品概述

TM1650是一款专用于LED驱动的控制集成电路，集成了键盘扫描接口。其内部包含微控制器数字接口、数据锁存器、LED驱动和键盘扫描等电路。该产品具备高可靠性、优异的稳定性以及强大的抗干扰能力。它主要设计用于驱动数码管，适用于机顶盒、各类家电（如智能热水器、微波炉、洗衣机、空调、电磁炉）、电子秤、智能电表等设备，并能够满足24小时不间断工作的应用场景需求。

商品特性

提供两种显示模式（8段×4位和7段×4位）
支持7×4位（28个）独立按键以及4个组合按键
具备8级亮度调节功能
采用高速两线串行接口（CLK， DAT）
振荡方式：内置RC振荡器
内置上电复位电路
内置数据锁存电路
支持3V~5.5V的宽电源电压范围
抗干扰能力强
提供多种封装形式：SOP16-150、DIP16、TSSOP16-150、TSSOP16-173、QFN16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	-
	通道数	-
	输出电压	-
	输出电流	30mA；150mA

	属性	参数值
	调光	-
	功能特性	键盘扫描
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	-
	恒流精度	-
