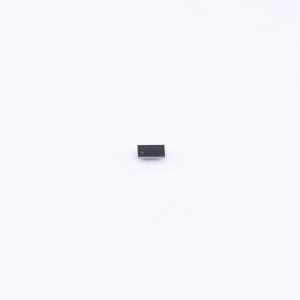

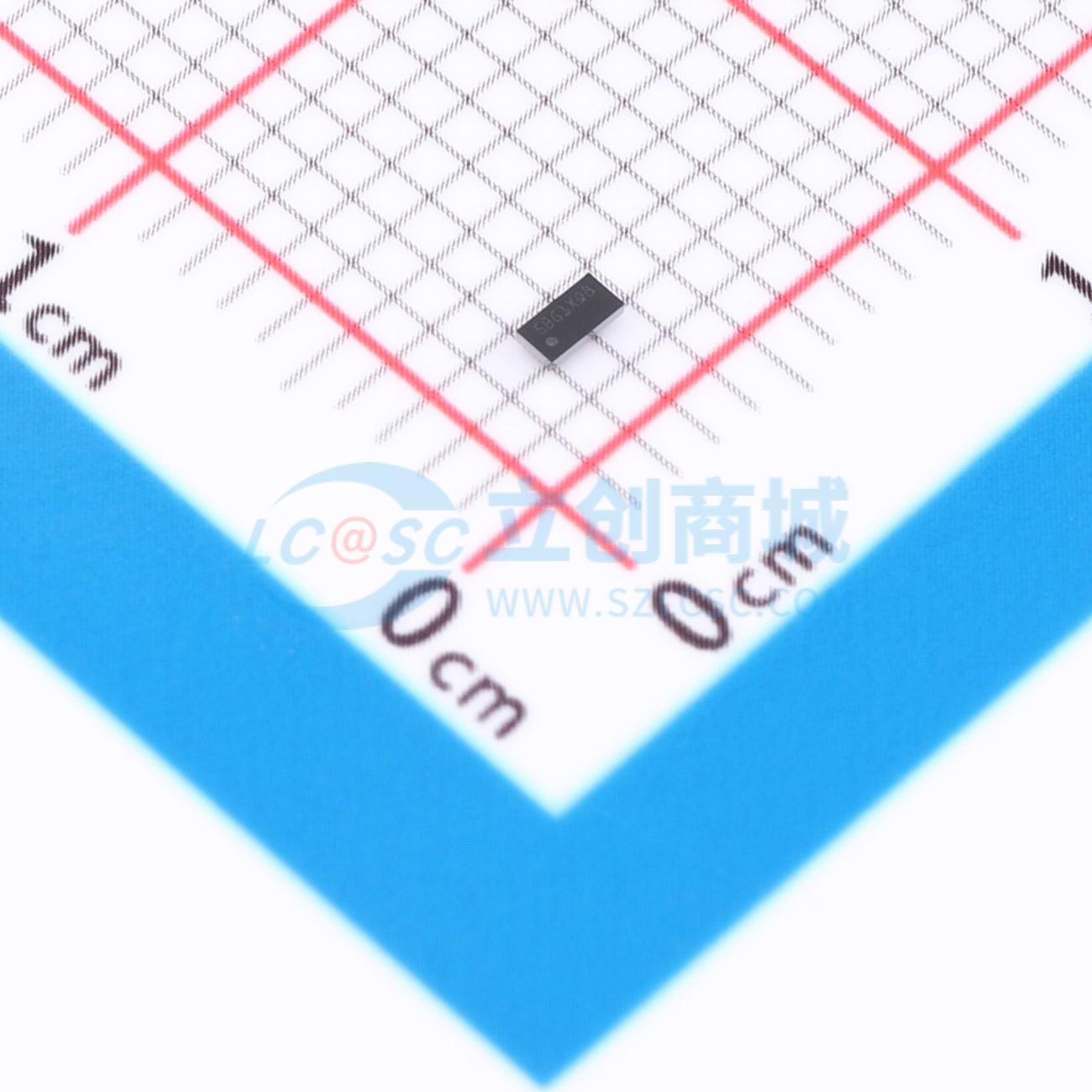

TPS631013AYBGR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS631013AYBGR
商品编号: C52196967
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

参数完善中

商品概述

TPS631012A和TPS631013A是采用小尺寸晶圆级芯片封装的恒频峰值电流模式控制升降压转换器。它们具有典型值3A的峰值电流限制，输入电压范围为1.6V至5.5V，可为系统预调节器和电压稳压器提供电源供电。根据输入电压不同，TPS631012A和TPS631013A可自动工作在升压模式、降压模式，或是当输入电压近似等于输出电压时工作在三周期升降压模式。模式之间的转换在定义的占空比下进行，可避免模式内不必要的跳变，从而降低输出电压纹波。8μA静态电流和省电模式可在轻载到空载条件下实现最高效率。器件采用WCSP封装，可实现小尺寸解决方案。TPS631012A和TPS631012XA(X=1,2,3)仅在I2C目标地址上存在区别。

商品特性

输入电压范围为1.6V至5.5V，启动时器件输入电压大于1.65V
输出电压范围为1.0V至5.5V（可调）
高输出电流能力，峰值开关电流为3A；VIN ≥ 3V、VOUT = 3.3V时输出电流为2A；VIN ≥ 2.7V、VOUT = 3.3V时输出电流为1.5A
全负载范围内具备高效率
典型静态电流为8μA
可配置自动省电模式和强制PWM模式
采用峰值电流升降压模式架构
无缝模式转换
支持正向和反向电流运行
支持预偏置输出启动
固定频率工作，开关频率为2MHz
具备过流保护和短路保护
集成带有源斜坡适配的软启动
具备过温保护和过压保护
具备真正关断功能，可断开负载
具备正向和反向电流限制
支持1.2V逻辑I/O
内置EN默认设置，TPS631012A和TPS631012XA(X=1,2,3)默认CONVERTER_EN为0，TPS631013A默认CONVERTER_EN为1
支持小尺寸解决方案，可搭配1μH小型电感器，WCSP封装尺寸为1.806mm × 0.908mm

应用领域

智能手机、平板电脑、终端、TWS的系统预调节器
有线传感器、端口/电缆适配器和加密狗的负载点稳压
电子智能锁、IP网络相机的指纹、摄像头传感器应用
数据通信、光模块、制冷/加热设备的电压稳压器
